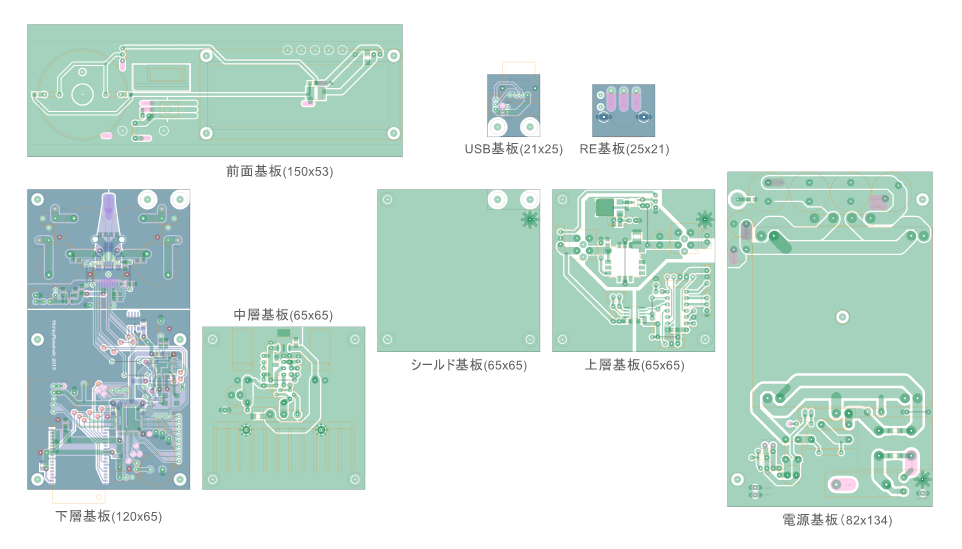

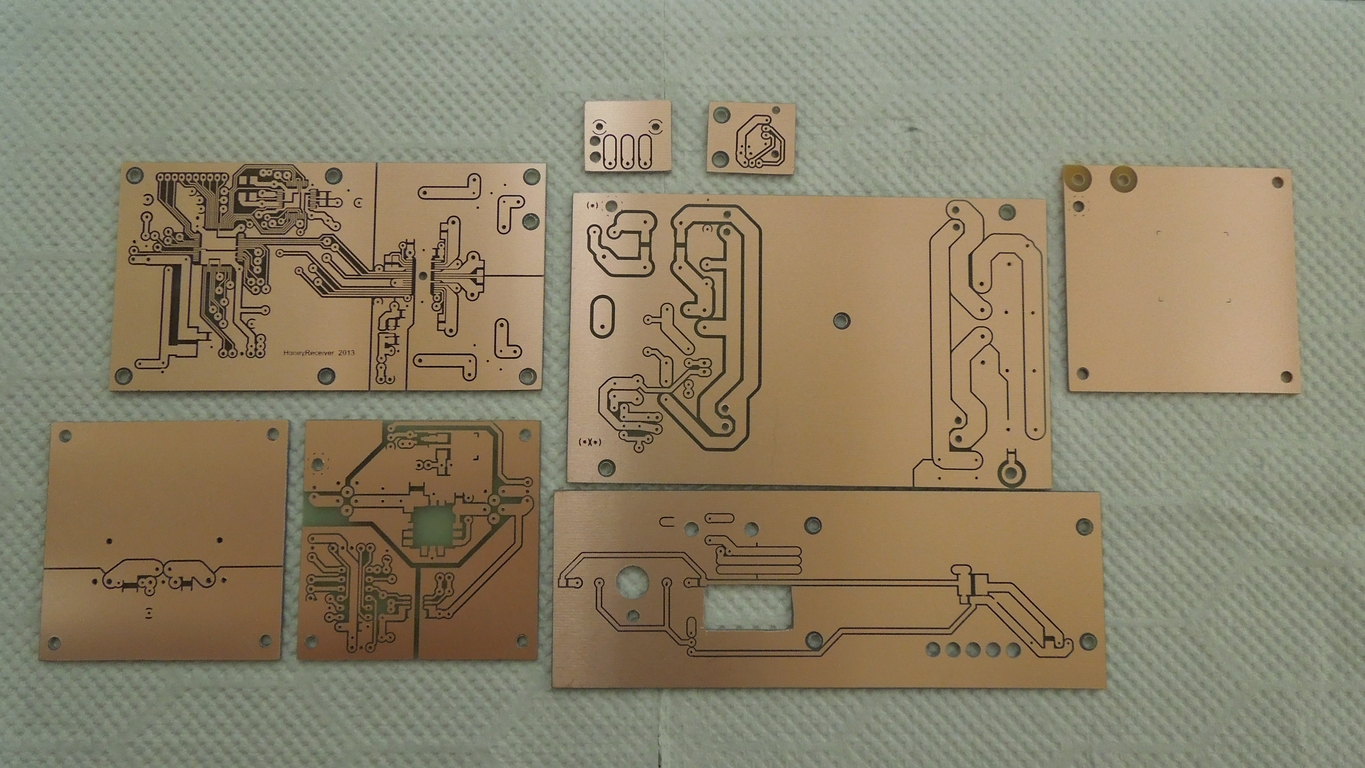

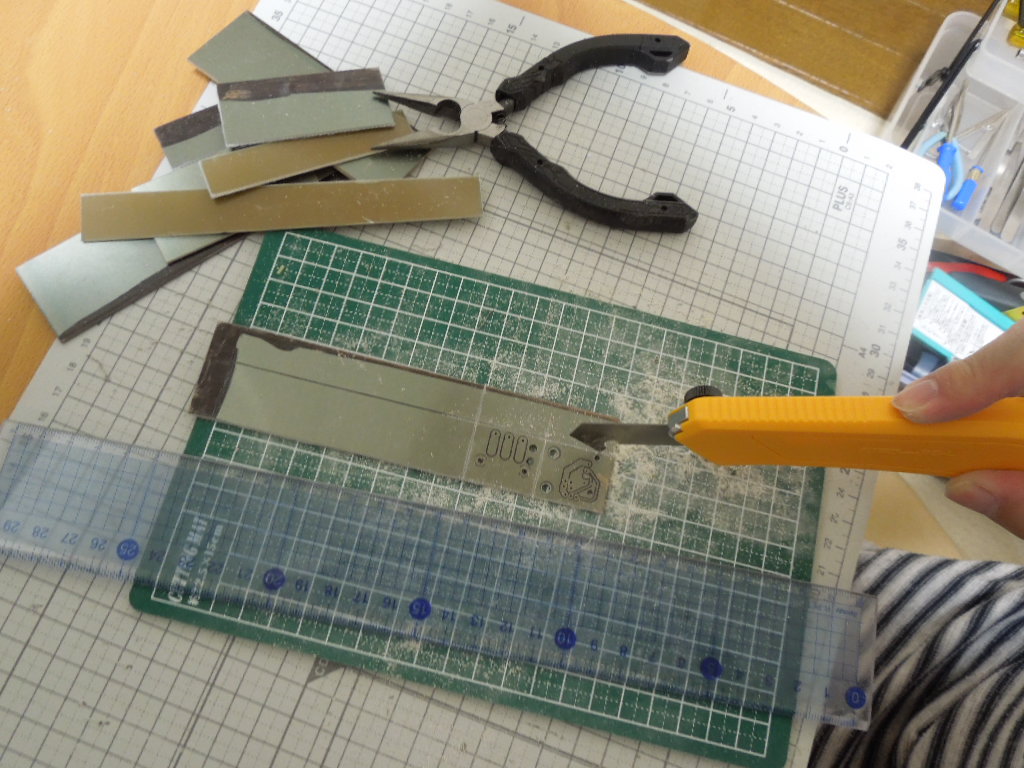

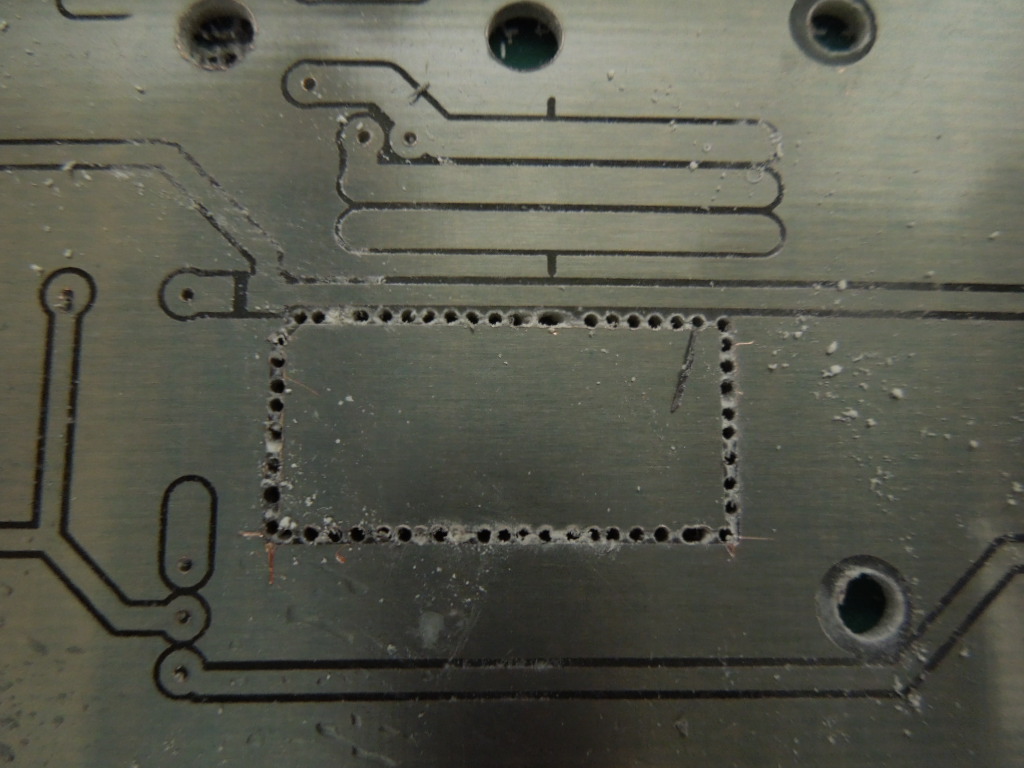

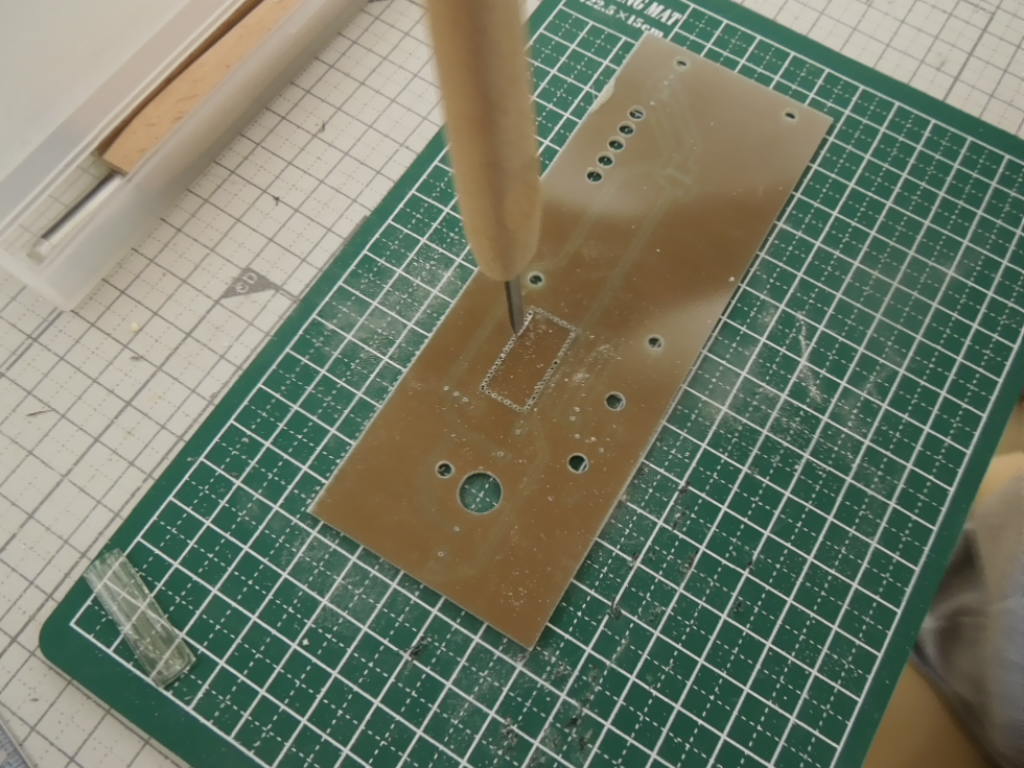

今作では、補助基板も含め全部で8つの基板を使用します。

一部は両面基板です

基板パターン：　HoneyRecv.pbf

パターンエディタは、いつもの mikan （1.19b）です。
一番細いパターンは 0.3mm、間隔は 0.2mm です。
両面基板の表と裏を接続する部分は、スルーホールは使わず、スズメッキ線を短く切ったものを両面でハンダ付けします。表と裏で多少ズレても良いように、少し大きめのランドになっています。

感光用パターン①：　HR016.pbf　（片面100x75　紙フェノール用）
感光用パターン②：　HR017.pbf　（両面150x100　ガラスエポキシ用）
感光用パターン③：　HR018.pbf　（片面150x100　ガラスエポキシ用） ※紙フェノール可
感光用パターン④：　HR019.pbf　（片面150x100　ガラスエポキシ用） ※紙フェノール可
感光用パターン⑤：　HR020.pbf　（片面150x100　ガラスエポキシ用） ※紙フェノール可

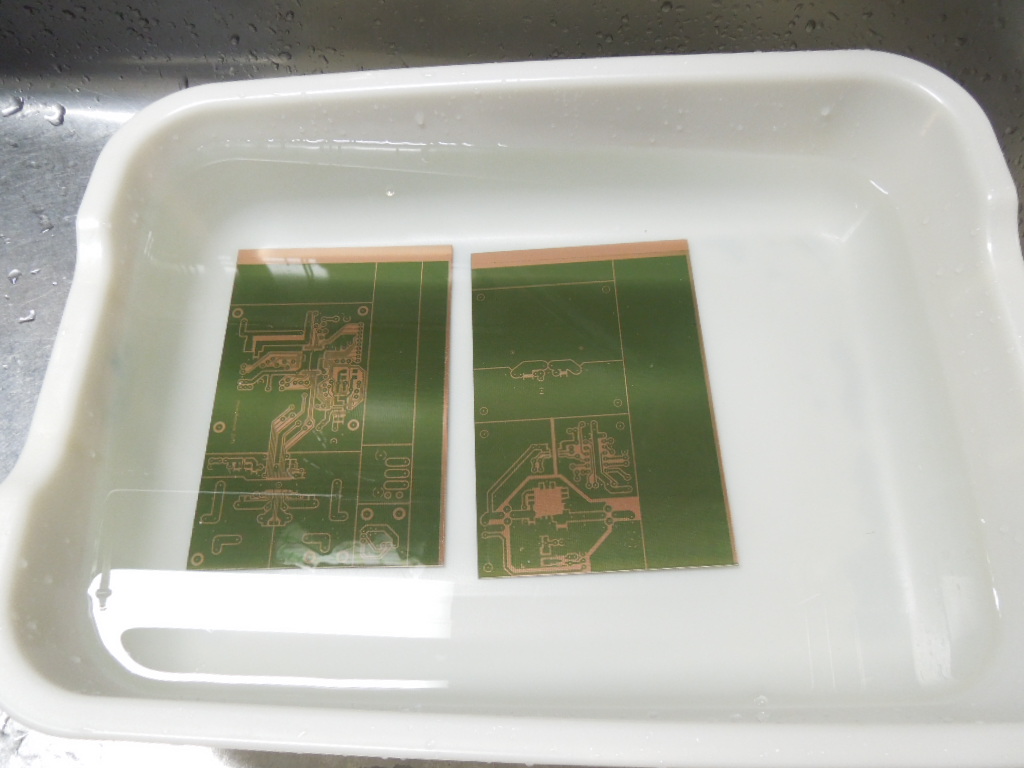

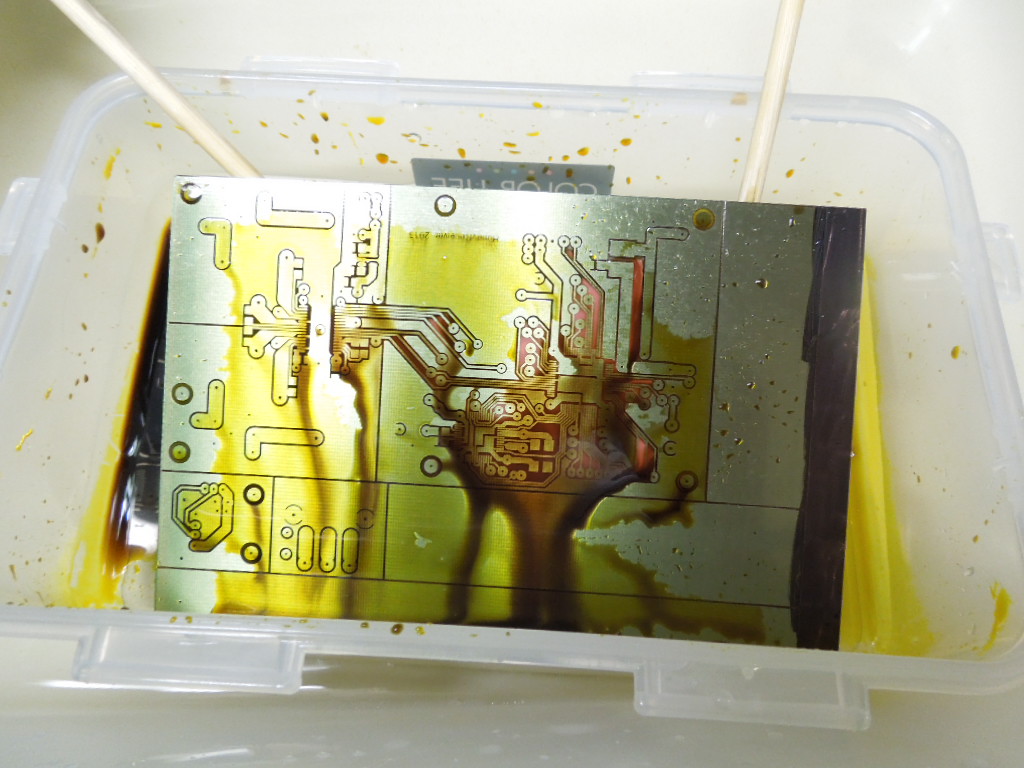

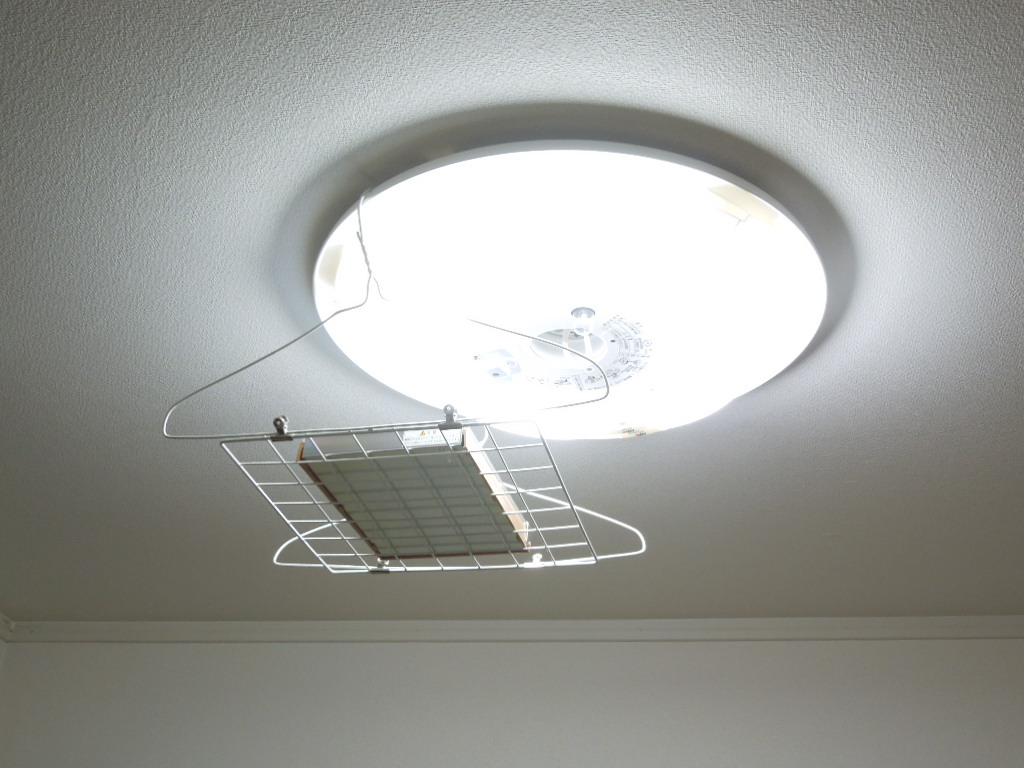

これらをインクジェットフィルム　PF-3R-A4に印刷して感光します。
下記の要領でモノクロで印刷します。（両面基板では、表と裏の2パターンが必要です）
全部で6枚になります。

表(部品面)：　※両面基板のみ
　レイヤ：　表A（青）, 表B（紫）,共通（赤）, 表C（青）　※ hole は印刷しません
　反転：　する
裏(パターン面)：
　レイヤ：　hole（白）, solder（緑）, 裏B（桃）, 共通（赤）, 裏C（緑）
　反転：　しない

両面基板の表と裏でズレないようにする重要なポイントは、合わせる角を同じにするという事です。例えば、表で左上に合わせたならば、裏では右上に合わせるようにします。
