最初に、NJM2367 についてです。
このICは結構デリケートで、間欠発振（一種の寄生発振）を起こし易いように思います。
間欠発振
本作では基板外の放熱板に取り付けるようになっていますが、最初は5本の配線を行っていて
それが原因で発振していました。
これを4本の配線にし、1pinへの帰還（R10＆C10）を、補助基板内に実装することで解決しま
した。
NJM2367の内部ブロックを見ると、1pinと5pinは、単純にオペアンプの入力と出力が出ている
のと等価なので、配線長には注意が必要です。
普通のオペアンプを使っていたならば、最初から注意していたと思いますが、電源ICということで
意識が薄れていました。
次に、下の2種類のACアダプターを使用した動作テストです。
秋月の、24V 1.9A と 12V 1A

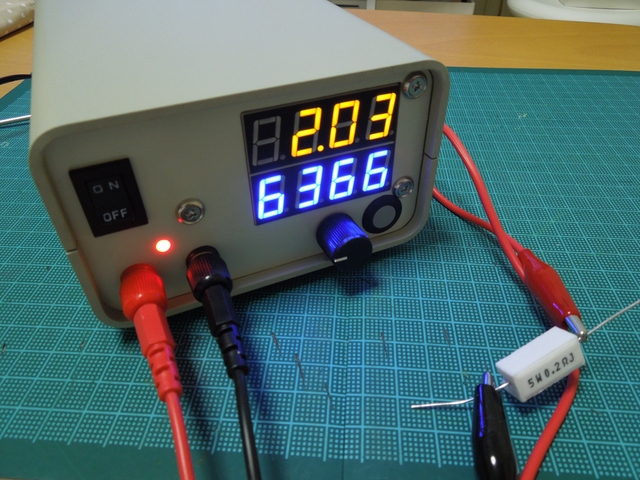

24V 1.9A を用いた時には、2V程度で7Aまで取り出せました。（もっと超えようとすると、
アダプターの保護回路が効きます）
配線も熱を持つレベルです
これは、DCコンバーターによるエネルギー変換のおかげです。
単純にいうと、10V 1A の電力を、1V 10A に変換できるということです。実際には、ロスもある
のでそこまでの性能は出ませんが、レギュレターのみを使用したエネルギーを捨てるタイプの
電源だとこうはいかないですね。

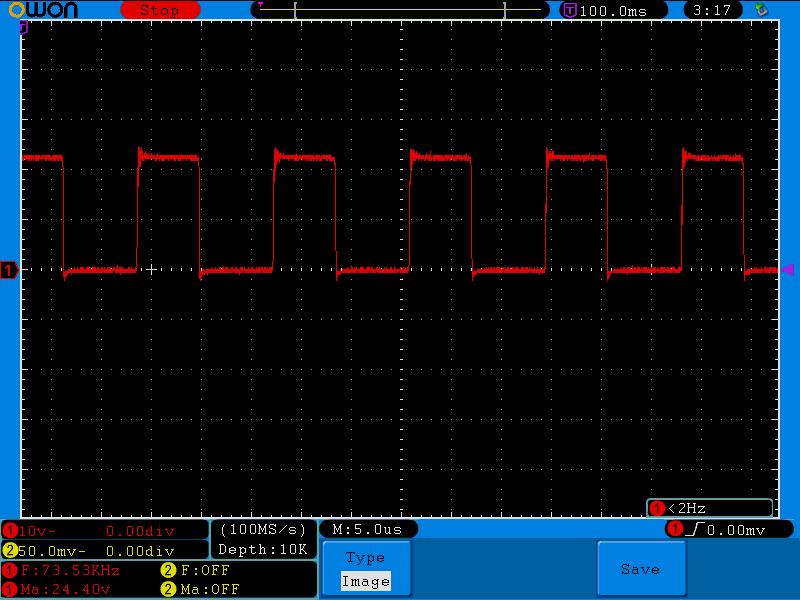

スイッチング波形です。（NJM2367 2pin）
5V 5A 時
無負荷時
データシート通り、70KHzですが、無負荷の時は安定していないようです。特に悪影響はない
ようですが。。
以下は、ACカップリングでの計測です。
ちなみに、無負荷とは出力端子上での事です。、自身では百数十mA程度消費しています。
DCコンバート出力（C5 4700μFの＋端子の所）
5V 5A 時
無負荷時
最終出力（出力端子）の波形です。どの電圧・電流でも殆どこんな感じで、変わらないです。
5V 5A 時
無負荷時

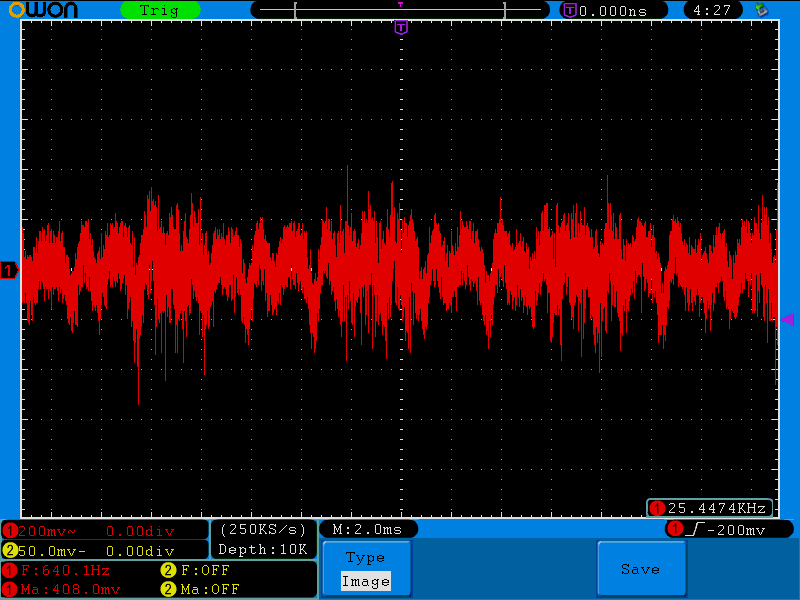

ACアダプターの出力も見てみました。（まず 24V 1.9A のやつ）
激しすぎるので500mv/divに切換え
無負荷時
（次に12V 1A のやつ）
0.6V 2A 時
無負荷時
次に、負荷変動測定です。
ケーブルの電圧降下の影響をなるべく受けないように、下の様にして測定しました。
セメント抵抗をショートさせて激しくON/OFFさせます。
出力端子上での結果です。
2V 1A 変化は殆ど見られません
7V 3A 少し電圧が下がっています
5V 4A 1V位下がっています
出力電流が大きいと、LT3080 の入力電圧も下がり、回復に時間がかかります。
これは、DCコンバーターの特性でもありますし、回路図の章で説明したように、本作の回路の
問題も大きいです。
まぁ、こんなに大きな負荷変動で使う予定は、今の所無いので良いのですが・・。
どうしてもという場合は、LT3080 に与えているドロップ電圧を高めに設定すればよいでしょう。
その代わり変換効率は落ちます（発熱が増えます）。
次に、電圧・電流計についてです。
予想していた以上に低ノイズ、高精度に出来ました。
例えば電流計は、何も接続しない時、多少値がふらつくのではと思っていましたが、正しく0mA
を表示し続けます。そして、1Vの時に1KΩを接続すると、正しく1mAを表示し続けます。
ただ、電圧については、0Vの時は0を表示し続けますが、10Vを超えた辺りから、10～30mV
の範囲で少し値がふらついて表示されるようです。
後、たまたまかもしれませんが、手持ちの結構精度の高いテスター D731a と比較してみても、
0.5%程度の差しかありませんでした。レンジ間の誤差も小さいので、切換え前後も分からない
です。
もし、誤差が大きく出てしまった場合は、恐らく差動回路に用いている抵抗値のばらつきによる
ものでしょうから、ある程度はソフト側で修正できると思います。
最後に、発熱についてです。
本作の放熱能力には十分な余裕があります。低電圧で、最大電流5Aを超える電力を連続して
取り出したとしても、FANは60～70%程度の能力で十分です。
5V以上では、そもそもあまり発熱しません。
尚、5Aを超えると、コイル（L2,L3,L4）とメタルクラッド抵抗R29が結構熱く（50℃以上）なります。
ショットキーバリアダイオード（D2）も、結構温かくなります。
ケース底面の空気穴を、メイン基板の裏側辺りにも設けた方が良いかも知れません。
このICは結構デリケートで、間欠発振（一種の寄生発振）を起こし易いように思います。
間欠発振を起こしていても、症状が軽い場合には実質的に特に問題ない場合もあります。
本格的に発振している場合は、次の様な症状がでて、出力電圧が設計から大きく外れたり、
取り出せる電力が低下してしまいます。
・1pinの電圧誤差が大きくなる
正常時にはリファレンス電圧と同じほぼ5Vになりますが、発振時には、5.5V等と誤差が
仕様範囲を超えた電圧になります。
・1pinの吸込み電流が大きくなる
正常時には数十μAですが、発振時には1mAオーダーになるため、R2の両端電圧が想定外
に高くなり、出力電圧に数ボルト以上の誤差が出てきます。
・コイルから、ピーとかザーとか音がする
・ボディーエフェクトがある
本作では基板外の放熱板に取り付けるようになっていますが、最初は5本の配線を行っていて
それが原因で発振していました。
これを4本の配線にし、1pinへの帰還（R10＆C10）を、補助基板内に実装することで解決しま
した。
NJM2367の内部ブロックを見ると、1pinと5pinは、単純にオペアンプの入力と出力が出ている
のと等価なので、配線長には注意が必要です。
普通のオペアンプを使っていたならば、最初から注意していたと思いますが、電源ICということで
意識が薄れていました。
次に、下の2種類のACアダプターを使用した動作テストです。
24V 1.9A を用いた時には、2V程度で7Aまで取り出せました。（もっと超えようとすると、
アダプターの保護回路が効きます）
これは、DCコンバーターによるエネルギー変換のおかげです。
単純にいうと、10V 1A の電力を、1V 10A に変換できるということです。実際には、ロスもある
のでそこまでの性能は出ませんが、レギュレターのみを使用したエネルギーを捨てるタイプの
電源だとこうはいかないですね。
スイッチング波形です。（NJM2367 2pin）
データシート通り、70KHzですが、無負荷の時は安定していないようです。特に悪影響はない
ようですが。。
以下は、ACカップリングでの計測です。
ちなみに、無負荷とは出力端子上での事です。、自身では百数十mA程度消費しています。
DCコンバート出力（C5 4700μFの＋端子の所）
最終出力（出力端子）の波形です。どの電圧・電流でも殆どこんな感じで、変わらないです。
ACアダプターの出力も見てみました。（まず 24V 1.9A のやつ）
（次に12V 1A のやつ）
次に、負荷変動測定です。
ケーブルの電圧降下の影響をなるべく受けないように、下の様にして測定しました。
セメント抵抗をショートさせて激しくON/OFFさせます。
出力端子上での結果です。
出力電流が大きいと、LT3080 の入力電圧も下がり、回復に時間がかかります。
これは、DCコンバーターの特性でもありますし、回路図の章で説明したように、本作の回路の
問題も大きいです。
まぁ、こんなに大きな負荷変動で使う予定は、今の所無いので良いのですが・・。
どうしてもという場合は、LT3080 に与えているドロップ電圧を高めに設定すればよいでしょう。
その代わり変換効率は落ちます（発熱が増えます）。
次に、電圧・電流計についてです。
予想していた以上に低ノイズ、高精度に出来ました。
例えば電流計は、何も接続しない時、多少値がふらつくのではと思っていましたが、正しく0mA
を表示し続けます。そして、1Vの時に1KΩを接続すると、正しく1mAを表示し続けます。
ただ、電圧については、0Vの時は0を表示し続けますが、10Vを超えた辺りから、10～30mV
の範囲で少し値がふらついて表示されるようです。
後、たまたまかもしれませんが、手持ちの結構精度の高いテスター D731a と比較してみても、
0.5%程度の差しかありませんでした。レンジ間の誤差も小さいので、切換え前後も分からない
です。
もし、誤差が大きく出てしまった場合は、恐らく差動回路に用いている抵抗値のばらつきによる
ものでしょうから、ある程度はソフト側で修正できると思います。
最後に、発熱についてです。
本作の放熱能力には十分な余裕があります。低電圧で、最大電流5Aを超える電力を連続して
取り出したとしても、FANは60～70%程度の能力で十分です。
5V以上では、そもそもあまり発熱しません。
尚、5Aを超えると、コイル（L2,L3,L4）とメタルクラッド抵抗R29が結構熱く（50℃以上）なります。
ショットキーバリアダイオード（D2）も、結構温かくなります。
ケース底面の空気穴を、メイン基板の裏側辺りにも設けた方が良いかも知れません。
