アンプ出力もさほど不要ですし、ヘッドホンジャックも省きました。
全回路図です。
主な機能は個別に記載するとして、ここでは共通的な部分をいくつか。。
まず電源ですが、eneloop 7本で8.4Vです。
中途半端ですが、アンプの電圧を確保するためと、AMラジオのバリキャップの電圧を確保
するためというのが主な理由です。
ACアダプタは、eneloop を充電するために12Vを使用します。
全部で6個のシリーズレギュレターを使い、5系統の電源を供給しています。
ノイズ対策としてアナログ電源とデジタル電源は分離しました。基板のパターンや配線も
出来る限り分離されるようにしました。これは基本ですね。
しかし、電源を分離しただけでは抑えられないレベルのノイズもあります。
特に、SDカードとWiFiモジュールは消費電流が大きく、スパイクがノイズになりやすいので、
470uH のインダクタと 47uF 積セラ（チップ）を使ったフィルタをかませています。
電源ON/OFF制御は、組込みでよく用いられるラッチアップ方式にしました。
プッシュSWを押すと、PICのプログラムからポートをHIにして、SWが離されてもONを維持
するようにします。その後、電源SWが押された場合、ポートをLOにして電断します。
この方式の問題の一つは、もしソフトの不具合やノイズなどで、CPUが暴走したりした場合
電源が切れなくなってしまうという点です。
電池がすぐに外せれば良いのですが、本作では中に入れてフタをネジ止めしてしまうので
念のため、2秒間隔のWDTを有効にしています。
また、PICに電源が投入されていない時に電圧がかかるラインがあります。電源OFF状態
のPICの端子は、対GND間で1KΩ弱の低い抵抗値になるピンが多いようです。
電流が流れてしまいますので、念のため保護抵抗を挿入します。特に電源SWの部分は、
R14 が無いとQ12がONにならないので必須です。
ちなみに、C5は、ACアダプタを挿入した時、電源ONするためのものです。ソフトは、充電
の要不要を判断し、不要なら即座に電源OFFします。
電源部には、MOS-FET を使ったハイサイドスイッチを四箇所設けています。
三箇所はPICから制御し、もう一つ（Q5）は、ACアダプタと電池を自動的に切換えるための
ものです。
Q8 ⇒
デジタルトランジスタ
この FET には、秋月で手に入る IRLML6402 を使用しました。オン抵抗が51mΩと低い
ので、普通のスイッチ以上に導通が良いです。
IRLML6402 のゲート・ソース間の最大電圧は±12Vですが、これが扱う電圧より低いFET
の場合は、ゲートとQ8間に、分圧するための抵抗が必要です。
尚、Q8には部品点数を削減できるデジタルトランジスタを使いました。邪道だと思うならば
2SC1815と抵抗2本でも全く同様に動作します。

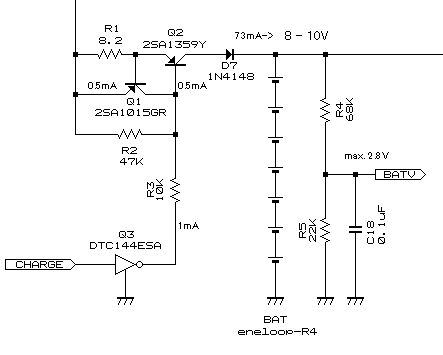

下は、eneloop 充電回路です。トランジスタを用いた簡単な定電流回路にしました。
電圧測定
単四 eneloop（750mAH）を、75mA流して約10時間かけて充電します。
一応、単三 eneloop（1900mAH）も使えるように、トランジスタだけはICの大きい 2SA1359
を用いていますが、実際に充電出来るようにするためには、200mA 程流す必要があるので、
R1, R3 を変更する必要があります。D7 も300mA程度は流せるものに変更します。
ソフト側では、電圧と時間を監視して、一本当たり1.47V以上になった場合、又は12時間経過
した場合、充電を停止するように組みました。
PIC32MX695F512H 周りの回路は、PIC24 や dsPIC 等と殆ど変わりません。

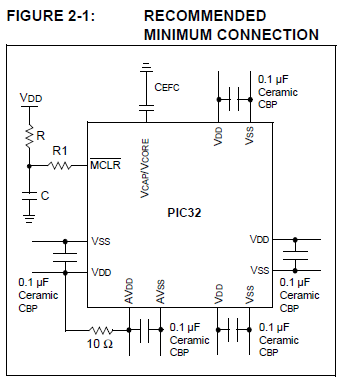

PIC32MX データシートより
データシートに載っている、最も簡単な回路例ですが、PIC24 のものと同じですね。
ビット数や性能は異なるものの、回路的には同じになると考えて良いでしょう。
PIC32MX695F512H を選択した最大の理由は、128KB のRAMが載っているからです。
本作では、8MHzの外付けXTALを使用して、最大40MHzで動作させます。
最後に、随所にあるプルアップ・ダウン抵抗についてです。
今回は、何気もないこの値をちょっと考えてみました。
特に考慮する必要がない場合、一般的には10K が使われると思いますが、10本あると3.3Vで
3.3mAも流れてしまいます。そこで、消費電流をけちって47K にしてみました。
10Kの方が耐ノイズ性という意味では好ましいかもしれません。しかし、本作環境ではそんなに
激しくないので大丈夫です。47Kで問題なく動作しています。
