 30年ぶりに復活した隊長の電子工作指令本部

記事の紹介では、基板のパターン図も公開されていますが、同じように作るだけでは面白くない
ので、小型化するためにも自分でパターン図から起こしました。

以前は、工作でパターンを書くと言えば、レジストペンで書いたり、レタリングシートを使うしか
方法がありませんでした。
現在は一般家庭にパソコンやプリンタが普通にある時代ですから、わりかし簡単に作れますね。

サンハヤトのインクジェットフィルムと、感光基板を使ってみました。もちろんドリル等の関連工具
も一通り揃えます。

インクジェットフィルム PF-3R-A4

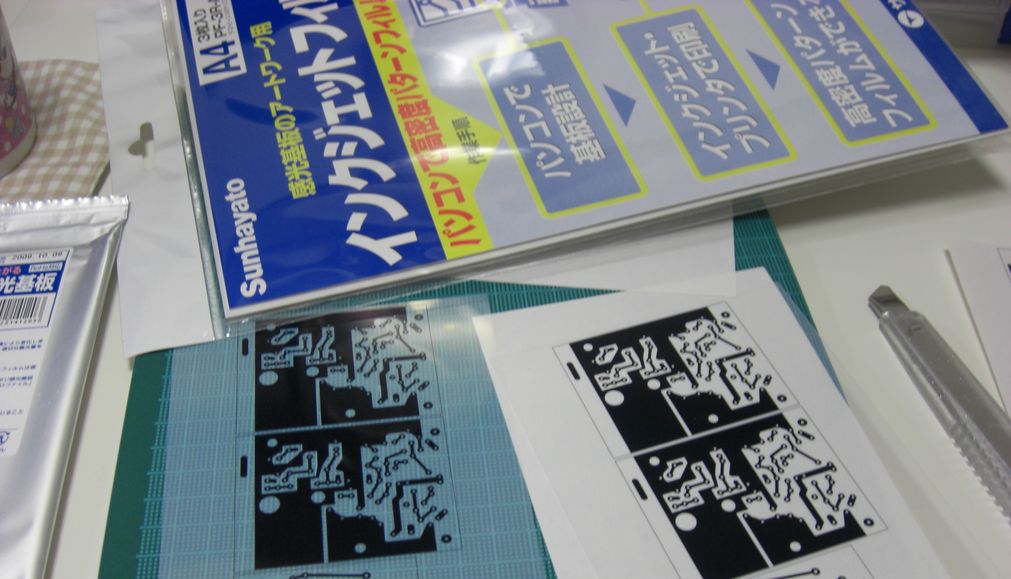

SR001.jpg 印刷しました。

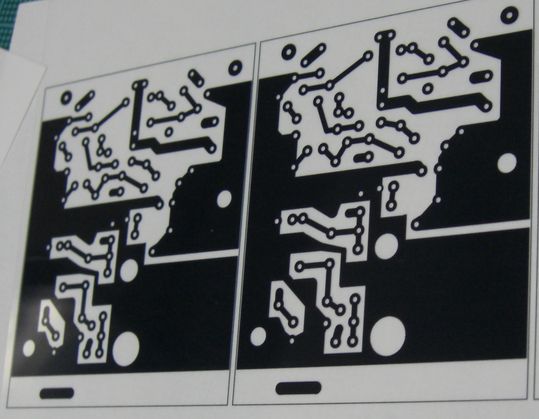

SR002.jpg 念のため2面印刷。

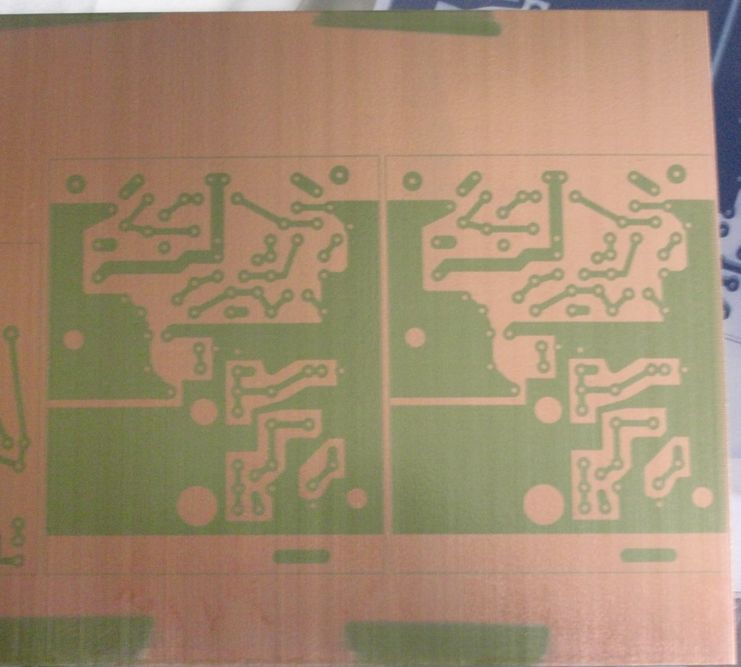

SR003.jpg ちょっと露光が浅いかもしれません。

SR004.jpg エッチング液を45℃で湯銭中。 こんなのどでもいいか。。

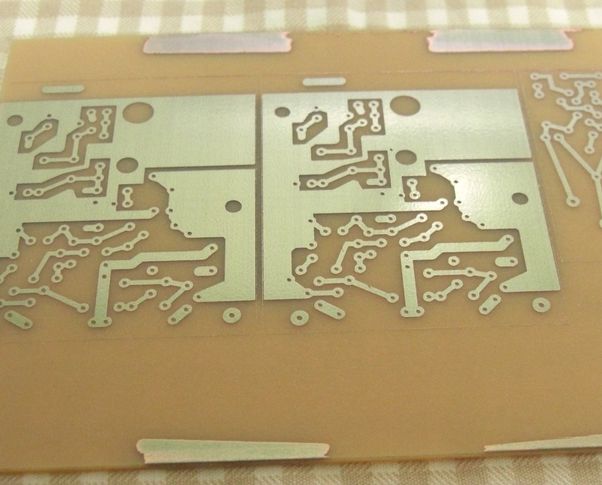

SR005.jpg エッチング時の匂いだけは今も昔も変わらないようです。

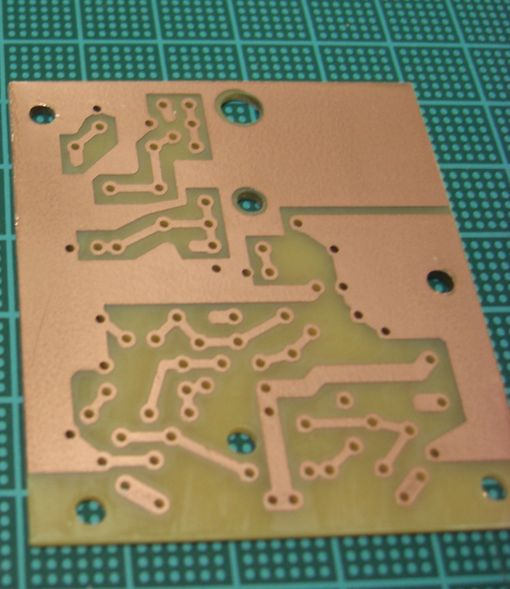

SR006.jpg 穴を開けてホ~ミングで磨きフラックス塗布して完了。

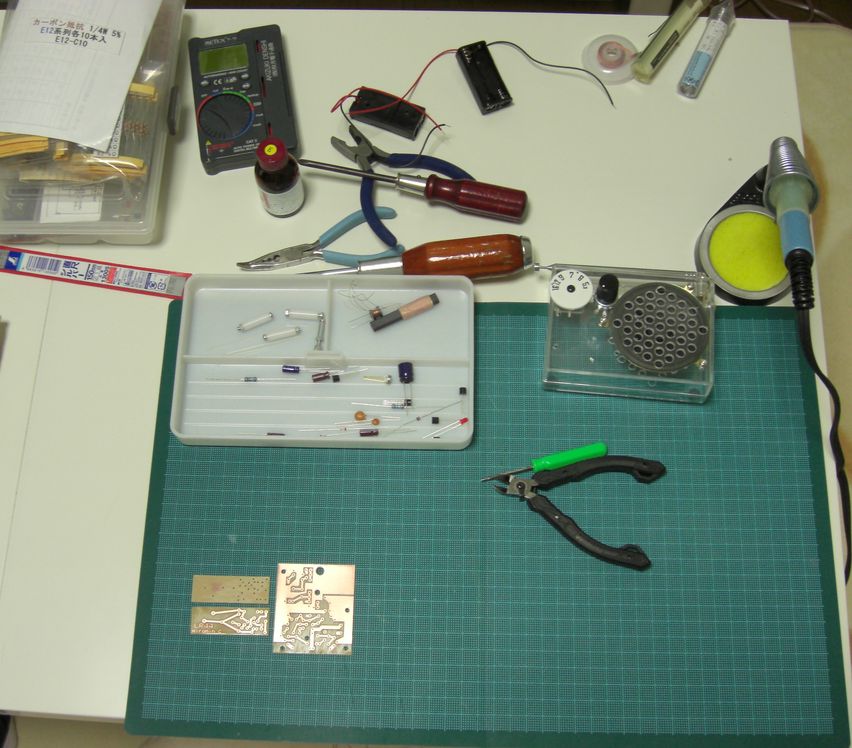

SR007.jpg 組み立て前。

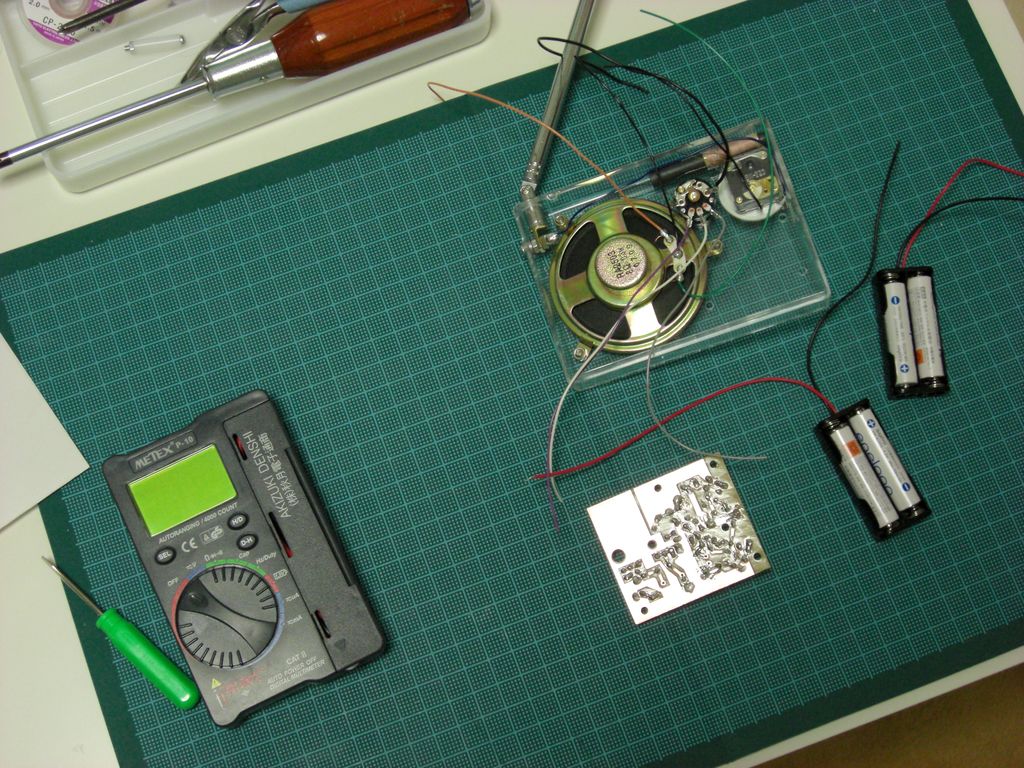

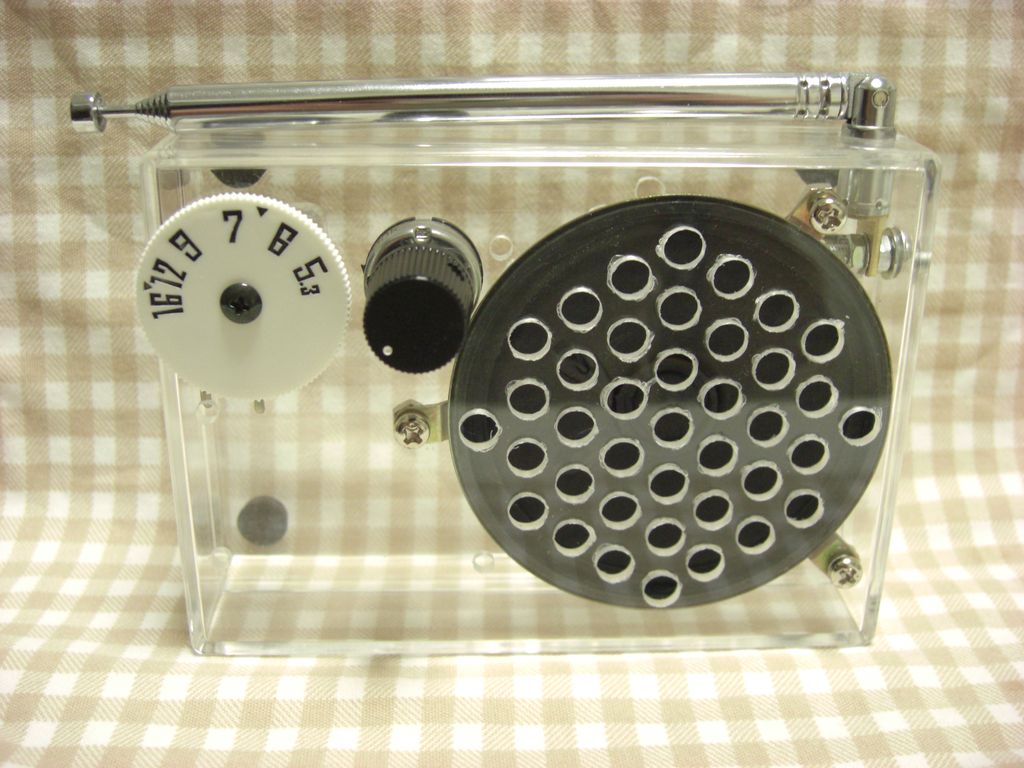

SR009.jpg ケース(タカチ プラケースPB-2)にパーツを取り付け、

SR008.jpg これから基板を組み込み。
