性能等に関する検証を行った結果です。

　 SDS6062 は健在です

【波形】

①純粋にアンプだけの入出力の波形です。
ただし、負荷をつなぎ忘れてしまいました。無負荷時の波形なので余り意味がないかもです。
気付いた時は組み立て済みだったので、断念します。
（赤：入力　黄：出力）

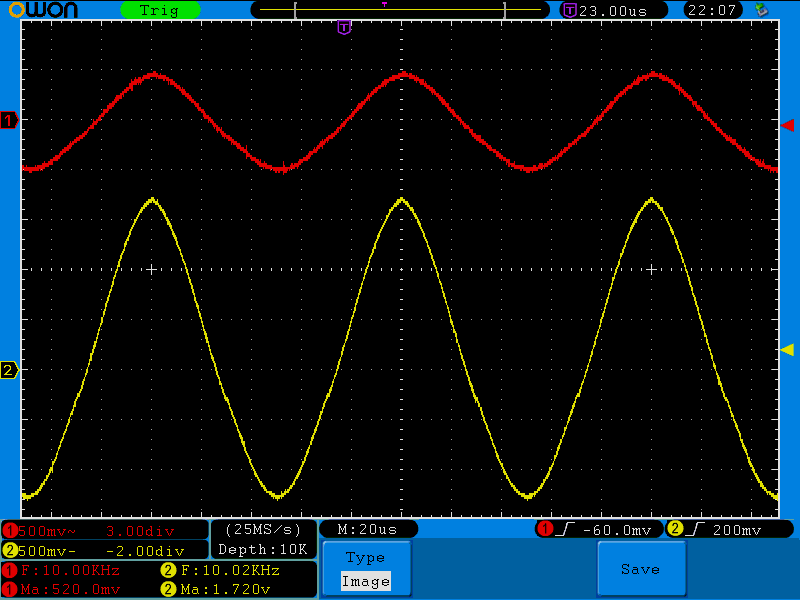

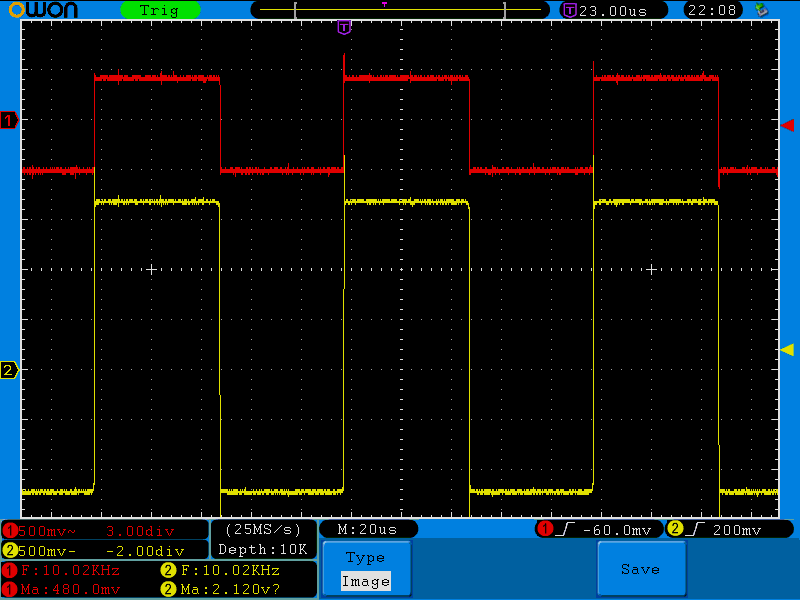

　10KHz SIN  　　10KHz SQU

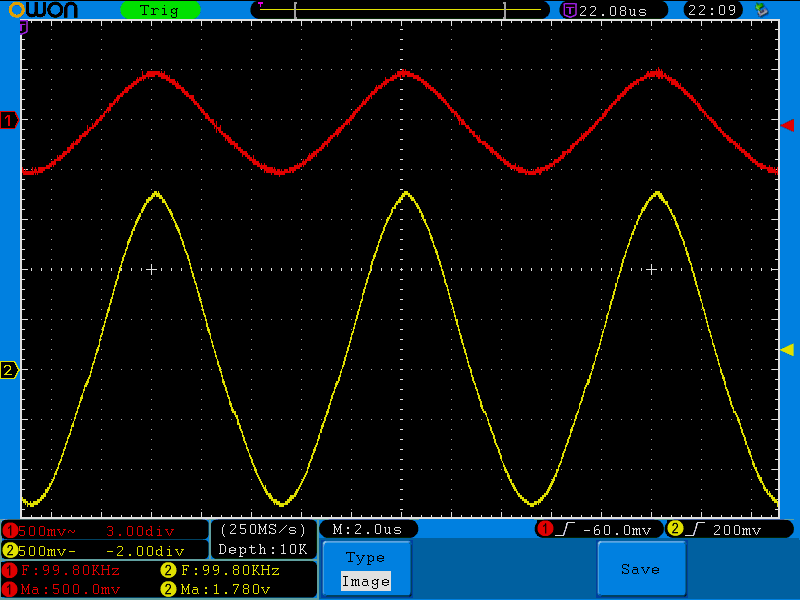

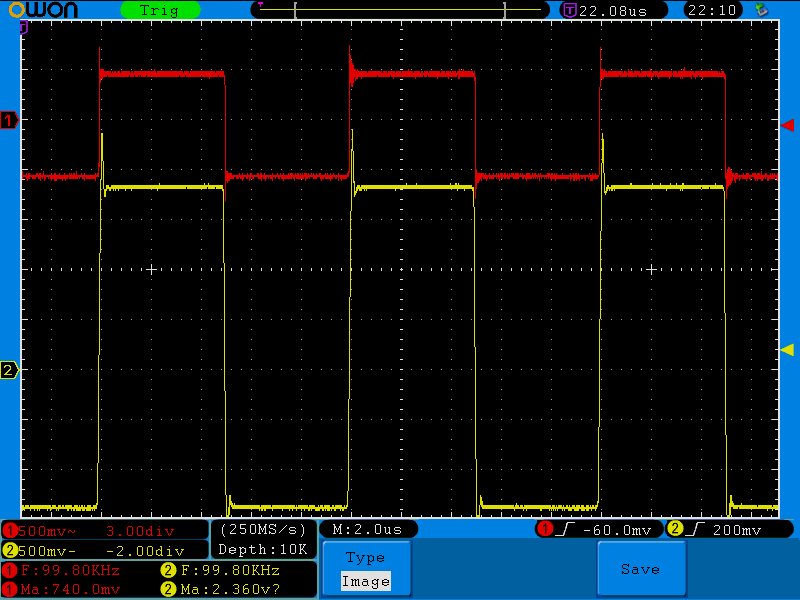

　100KHz SIN　　100KHz SQU

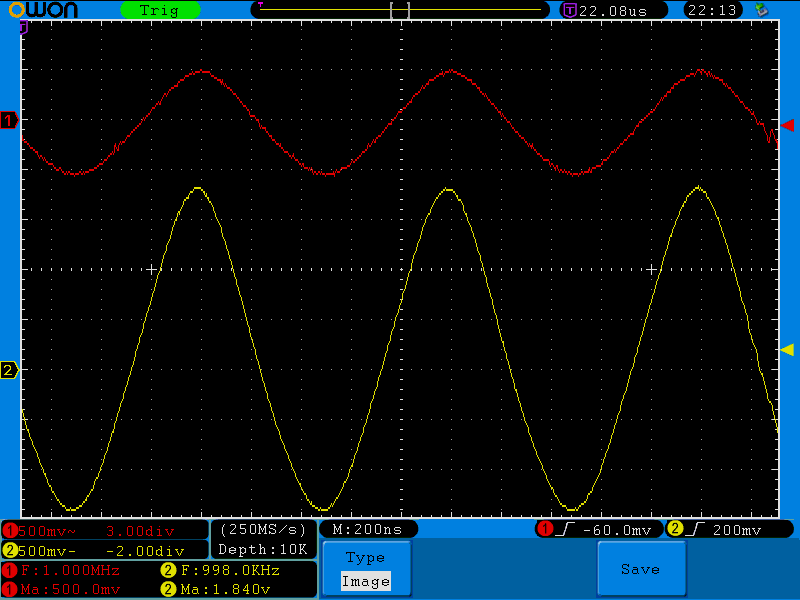

　1MHz SIN　10KHzの時と殆ど変わらないです

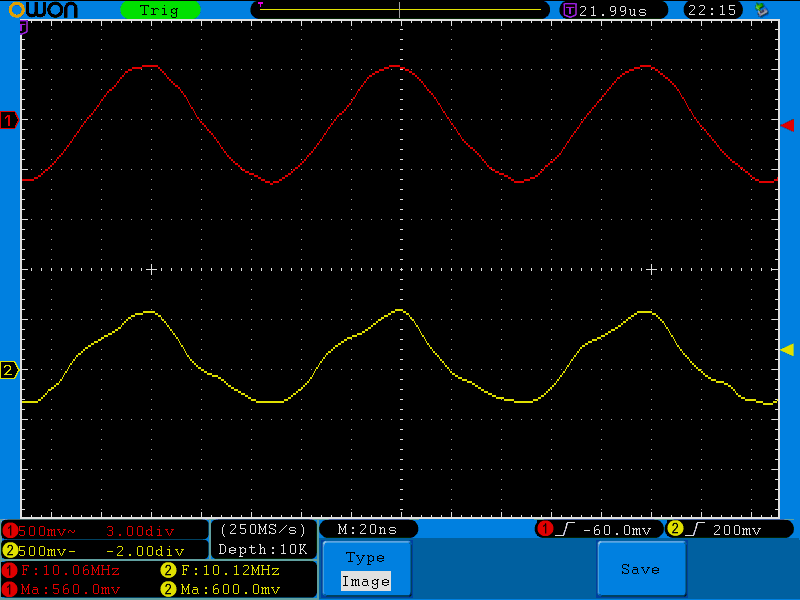

　10MHz SIN　さすがにへたってます

1MHz がこれだけ増幅できるのであれば、AM中間周波数455KHzをそのまま突っ込んで検波
ダイオードを通せば、そのままAMラジオになる？かも知れません。（本当？）

②電子ボリュームシリアルコントロール
LM1972M のシリアルラインの波形です。0/1両チャンネル分です。ご参考までに。

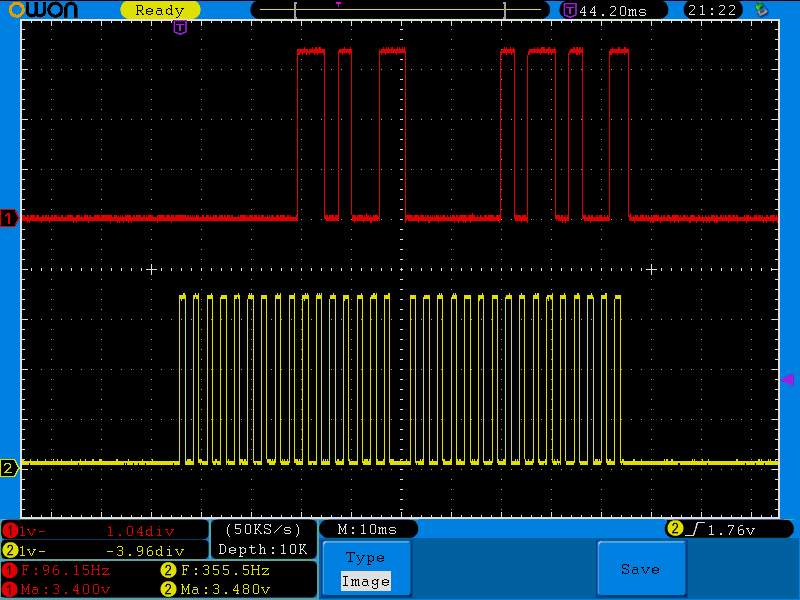

（赤：pin11 DATA-IN　黄：pin 9 CLOCK）

　ノイズ防止のダンピング抵抗は効いているのでしょうか・・

③PICのXTAL発振立上り波形
本作の回路では、PICの8MHz クリスタルに接続している2つのコンデンサの容量が異なる事
にお気づきでしょうか。
データシートによれば、OSC2 ピン側の容量を若干多くする事で位相差が発生し、電源投入
時の、発振開始がより早く安定するとの事です。なので、22pFと33pFを使っています。

　同時に電源ラインも出せばよかったですね・・

④AMラジオ

・中間周波数の出力（Q30のコレクタ）

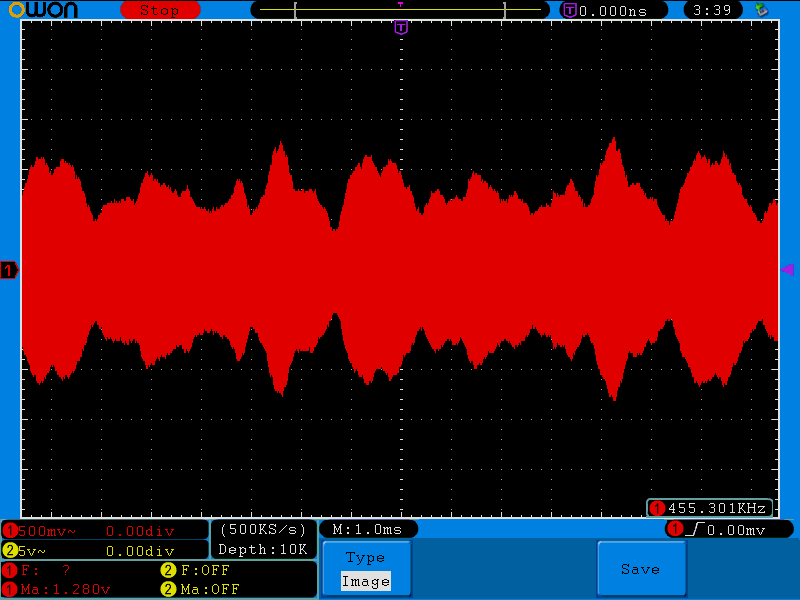

　455KHz の波形なので音声波形は判らないです

・検波直前（D19のカソード）

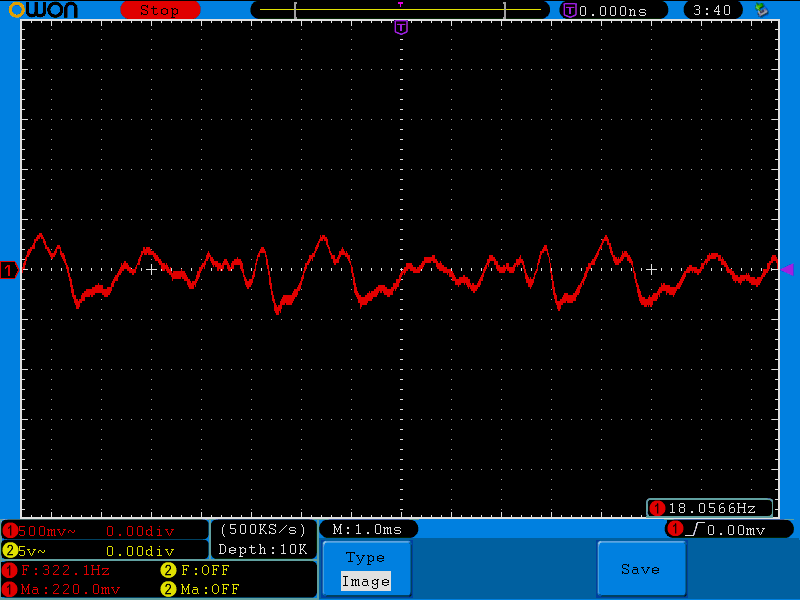

　上の信号を縮めて表示したようなもので、音声が見えます

・検波直後（D19のアノード）
　片側のみが抽出されています

・局発信号（Q28のエミッタ）

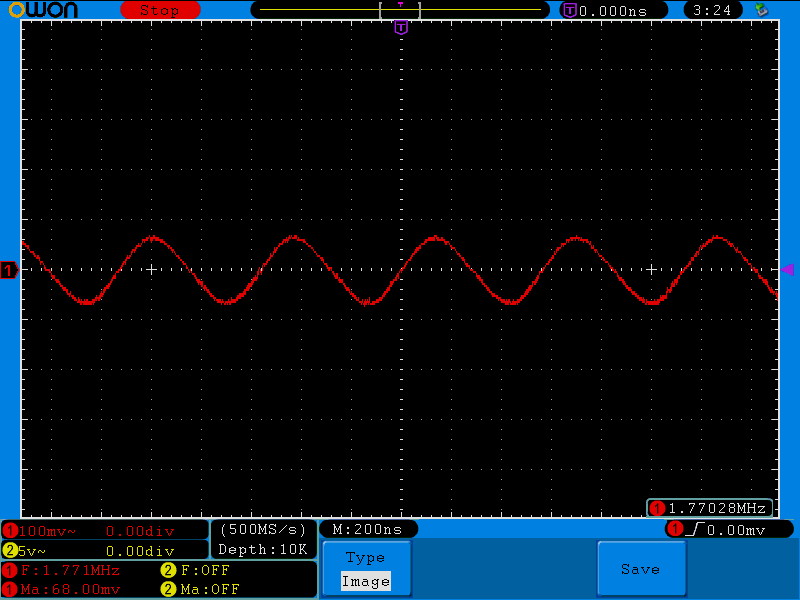

　1.77MHz  400mVp-p の出力が得られています

⑤AM局発周波数カウンタ

・局発信号FETバッファ入力（Q31のソース）
　C82（10pF）を通過した後の信号です

・局発信号FETバッファ出力（Q31のドレイン）
　歪んでいますが、650mVp-p の出力になっています

・局発信号PIC入力（pin 48 T1CK）
　2SC1815GR の増幅で飽和し、3.3Vの方形波が得られました

【消費電流】

測定条件として、無操作・消灯時（点灯すると+8mA）

・FM：72mA
・AM：65mA
・NR：170mA
・MP：90mA
・IN：55mA、 WiFi接続時は195mA

【ノイズについて】

オーディオのノイズですが、MP3でもインターネットラジオでもFMラジオでも、スピーカーでは
まず聞こえる事はありません。
しかし、超高感度なヘッドホンをつなぎ、ボリュームを上げて聴いてみると、かすかに確認出来
るノイズはあります。

インターネットラジオ時：
　MRF24WB0MA 由来のノイズが、ボリュームを上げると、無音時にかすかに聞こえます。ただ
　音楽が流れると鼓膜が破れそうなくらい大音量になり、ノイズどころではない・・位小さいです。
　尚、電池がへたってくるほど、ノイズ音量は大きくなります。

ボリュームの操作時：
　こちらも、ボリュームを上げて無音時にやっと小さく聞こえる位ですが、ボリュームを操作す
　るとシリアル制御のノイズが、ジッ・ジッ とかすかに聞こえます。LM1972M のポップノイズ
　ではなさそうです。

ホワイトノイズ：
　非常にかすかに聞こえますが、これもスピーカーでは聞こえる事はないです。

いずれにしても、問題ないレベルに抑えられているので安心しました。

次に、ポップノイズについてです。
電源ON時は、リレーで制御しているので当然ノイズは聞こえませんが、試しにリレー制御を
なくしてみると、小さくボコっとする感じです。これなら、リレーの音の方が目立つので、人に
よってはリレーは要らないと思われるかもしれません。個人的には、リレー音の方が心地良い
ので、現状のままにしています。
電源OFF時は、非常にかすかにボコッとする感じで、スピーカーに耳を当てないと聞こえま
せん。つまり、普通に使っていても聞こえませんので全く問題ありません。

後、ラジオの電波ノイズですが、FMでは特に問題ありません。
AMでは、チャンネルによってはLCD由来のノイズが入っている気がしますが、視聴を妨げる
程ではないです。
ただ、スイッチングACアダプタを接続すると、もう使えないくらいノイズだらけになります。
アダプタをトランス式にするか、、まぁAMラジオだと電池も長持ちするので、特に不便では
ないでしょう。（てか、たまーにしか聴かないですし）

【おまけ：OLED ディスプレイを使ってみました】

デジットに行った時、良さ気な表示器を見つけました。本作で採用するつもりで一目ぼれ購入
してみたのですが・・

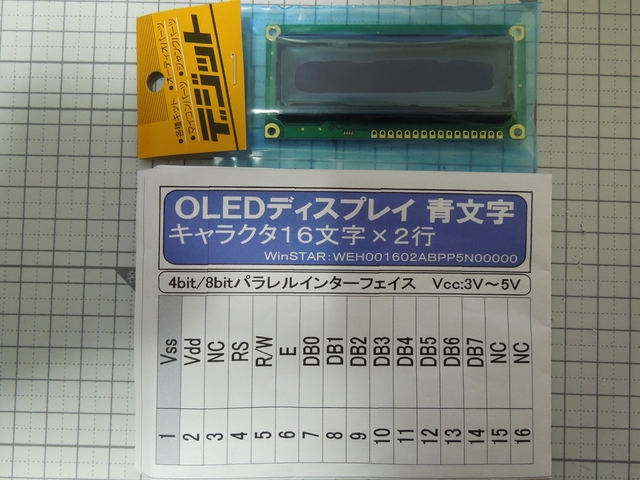

　WinSTAR の WEH000802ABPP5N00000　長い名前だ

この表示器には、DC-DCコンバータが載っていて、ノイズがひどいようです。
しかし、ピン配列や制御方法は LCD-09052 とほぼ同じで（＊＊系なのでというやつです）
初期化を少しだけ変更するだけで良さそうだったので、とりあえずノイズ対策してつないで
みることにしました。

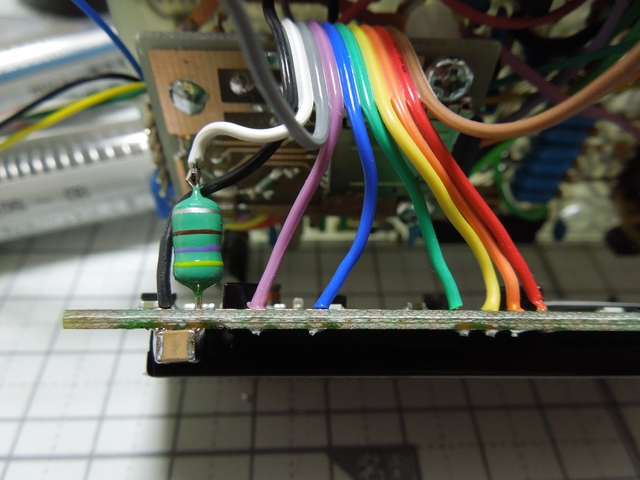

　ノイズ除去用のインダクタと47uFチップコン

お～、なんと美しい・・
自ら発行するOLEDだけあって、素晴らしいコントラストと表示スピードです。

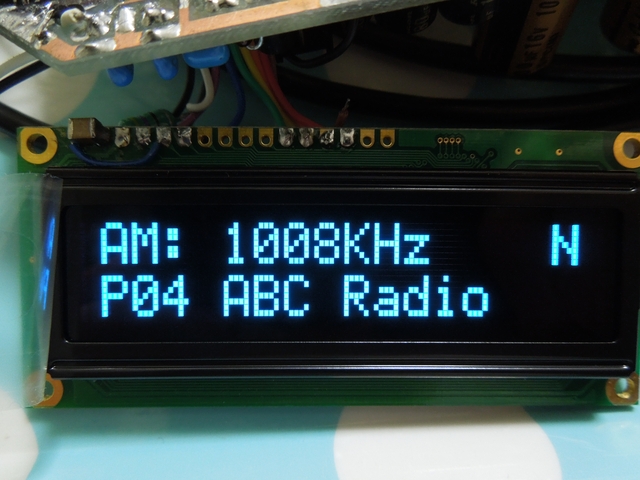

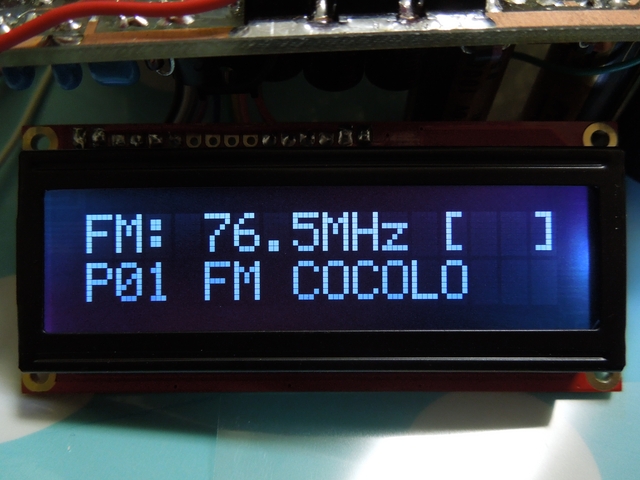

　OLED　　　STN液晶

しかーし、、色々検討した結果、残念ですが今作では見送る事にしました。
・電源ノイズを完全に除去するには、インダクタと1000uF 程度の電解コンデンサを必要とする。
・電波ノイズもやや多く、AMラジオに若干影響する。
・4Bitモードでは、自らのノイズの影響により、初期化が失敗しやすい。
・LCD-09052 に比べ、消費電流が大きい。

それにしても、素晴らしい発色で、全色揃えたくなる一品でした。
