今作の特徴/方針です。

・12V～24V（0.3A以上）のACアダプタを接続可能
・出力は単電源 0.1V～20V 可変方式  5A 以上
・スイッチング方式とレギュレーター方式の併用で高効率＆低リップル
・ノイズフィルター内臓で低ノイズ化
・高精度（なつもり）の出力電圧・電流計（MAX/MINホールド機能付き）。V と mA 表示。

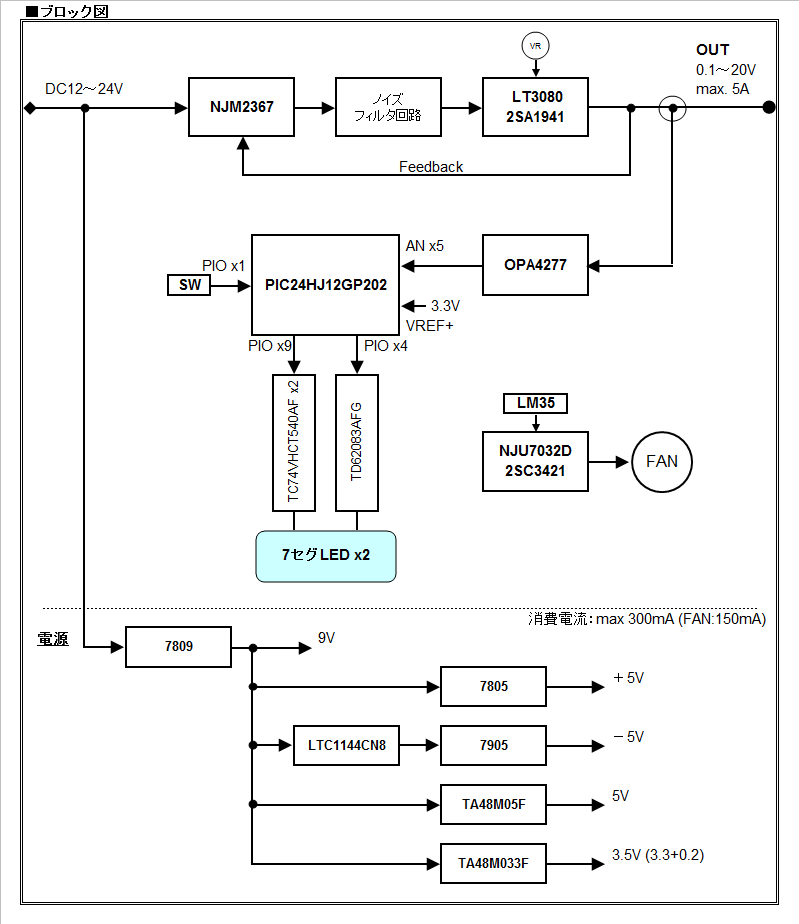

 ブロック図

高い電圧で大電流出力時には、DCコンバーター NJM2367 の発熱がやや大きくなります。
低い電圧で大電流出力時には、レギュレータのトランジスタ（2SA1941）の発熱が大きく
なります。これは、NJM2367 の最低電圧が5Vなので、それ以下の電圧を出力する場合、
電力を捨てる必要があるためです。
例えば1V1Aの出力を得るためには、4W分の熱エネルギーで捨てます。

5V以上では効率が良いので、大電流を流しても発熱量は少ないのですが、悪い条件で
大電流を連続して取り出す場合を想定し、放熱板とファンを設けました。ただ、常に回って
いるとうるさいだけので、発熱量に応じて回すようにします。

[1回]
