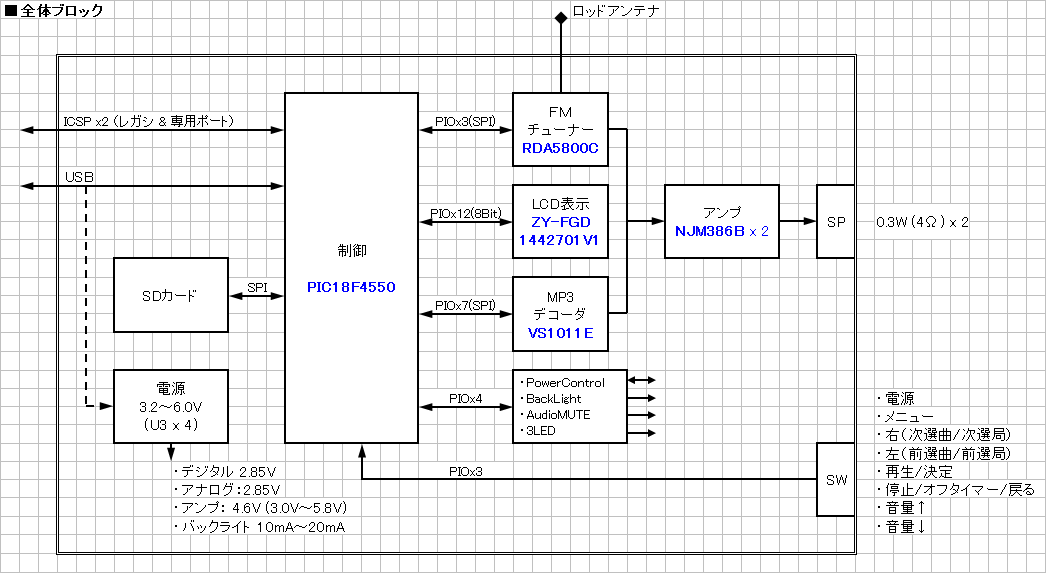

全体構成図

特殊な部分は特に無いと思います。

ICSP専用ピンの利用
ICSPのI/Fを2つ設けていますが、ICSP専用ピンへ接続したものと、レガシのICSPへ接続した
ものと、念のためというか、実験的に両方用意しました。
なので、不要な場合は、どちらか一方（レガシの方推奨）を削除します。
ICSP専用ピンは、

　・ TQFP(44pin) にのみ出ている。
　・コンフィギュレーションの ICPRT ビットで有効無効を切り替える事ができる。
　・無効にした場合、NCピンとなる。
　・有効にしている場合でも、レガシの方もそのまま使える。
　・デフォルトでは有効となっている。
　・誤って無効にしてしまった場合、レガシの方から書き換えるしか方法はない。

SW入力
ポート数に余裕がないので、ダイオードマトリクスによって、7つのSWを3ビットで表現し入力します。
同時押しは無理ですね。

基板への機能配分
小さいケースに収めるべく、一枚の基板上に全ての回路を実装するのは難しいので、４つに分割
します。
　1. MAIN        PIC / LCD / SD / SW / CDS / ICSP
　2. SUB          MP3 / FM
　3. POWER
　4. AMP

[2回]
