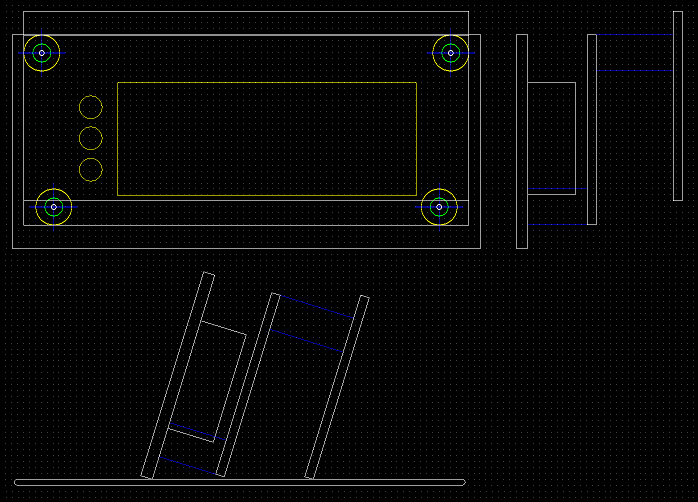

TM04.png 外形図(PCBEをCAD代わりに使っています)

まず、ここでようやく7セグLEDの保護シールを剥ぎます。
そして、アクリルパネルとディスプレイ基板の間を、10mmスペーサー2本で留めます。

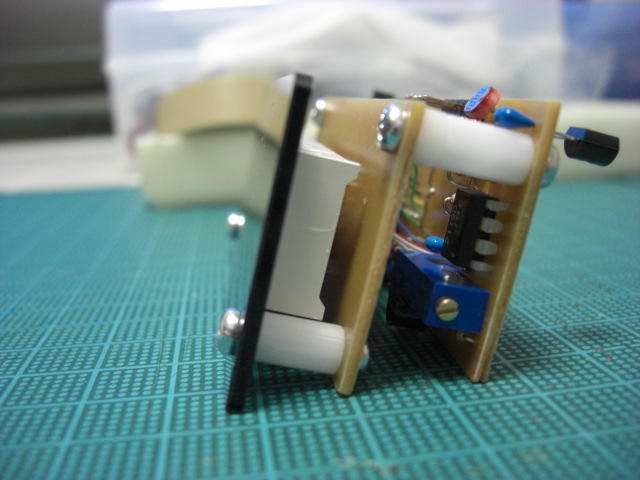

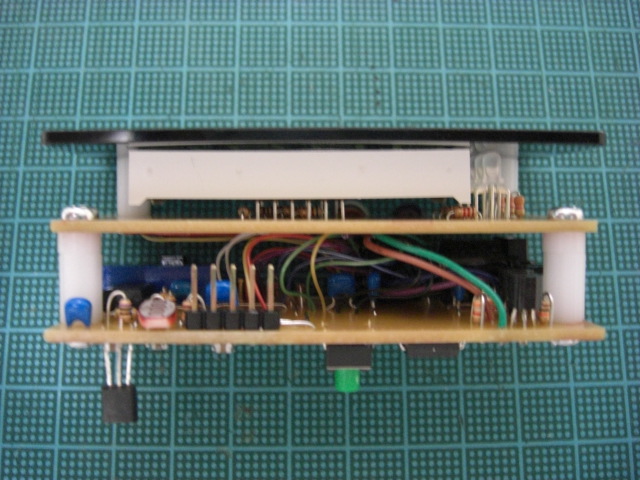

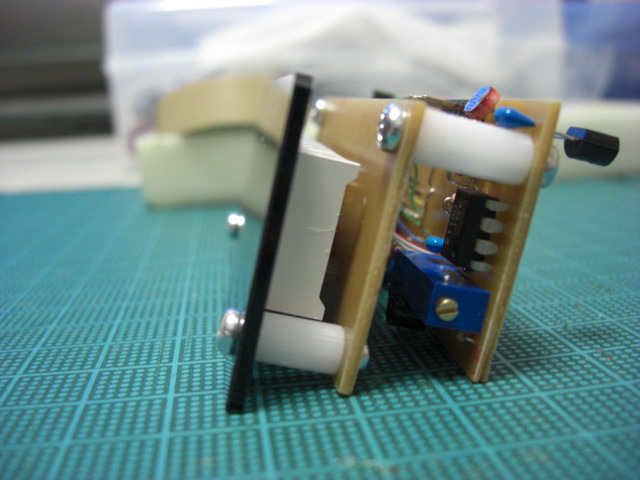

ディスプレイ基板とメイン基板を、13mm(10mm+3mm)スペーサー2本で留めます。
3mmスペーサーは普通のジュラコンで良いですが、10mmの方は6角(ネジ切付き)
タイプです

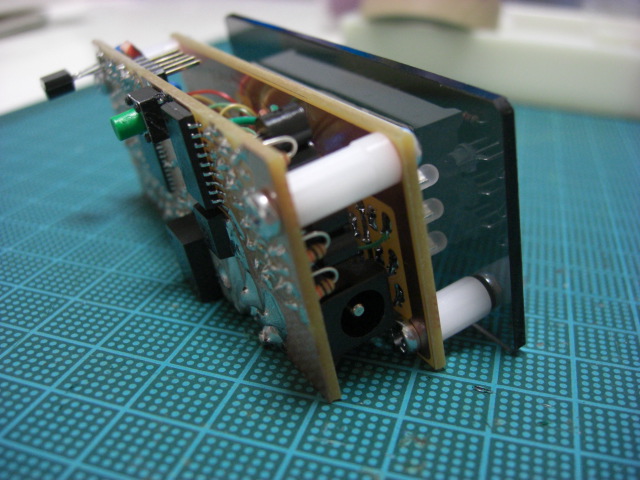

CIMG0260.JPG CIMG0261.JPG CIMG0264.JPG

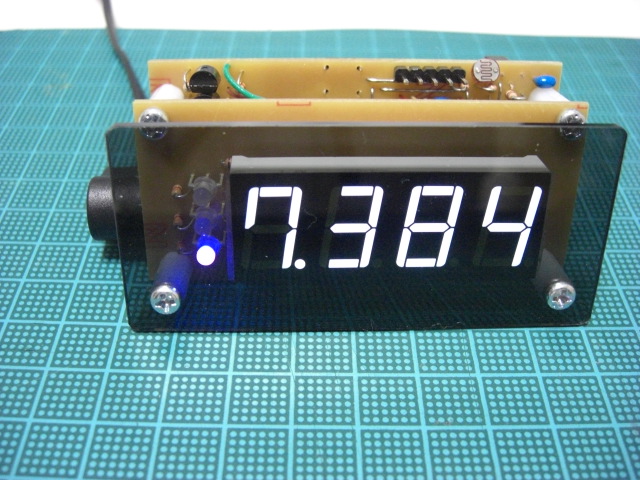

CIMG0268.JPG 電源ON  アンプゲインを表示しているところ

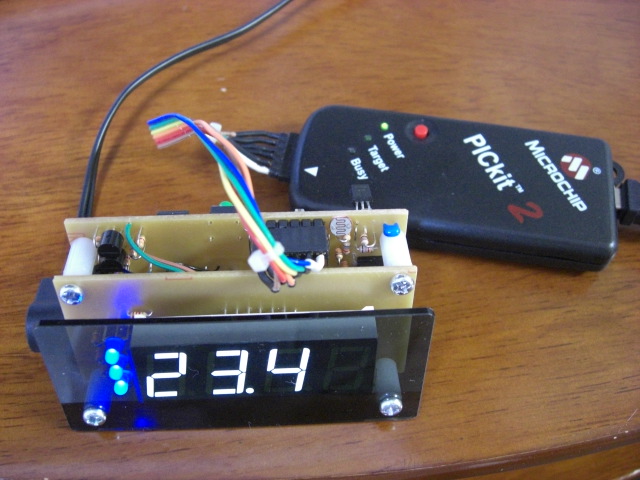

CIMG0273.JPG 組み立て後でもICSP可能です
