 30年ぶりに復活した隊長の電子工作指令本部

一通り動作確認出来たら、パネルを組み付けます。

外形: 946b3e58.pcb
紙枠:
db30e18c.pcb

まず、LCDのスチール枠の目隠しを作成しておきます。

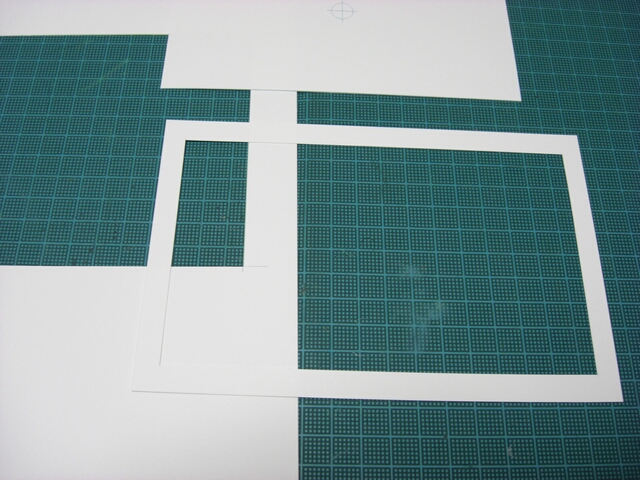

紙枠を厚紙に印刷(確認印刷)し、外形を切り抜きます。この厚紙は、プリンタ用紙が置いてある
所でデザイン用紙として売られていたものです。

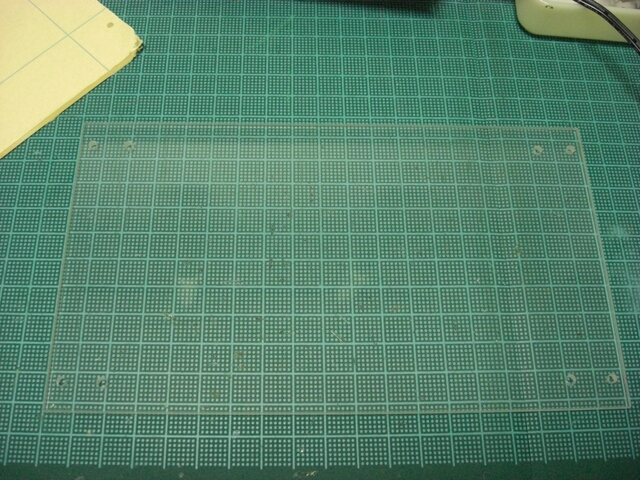

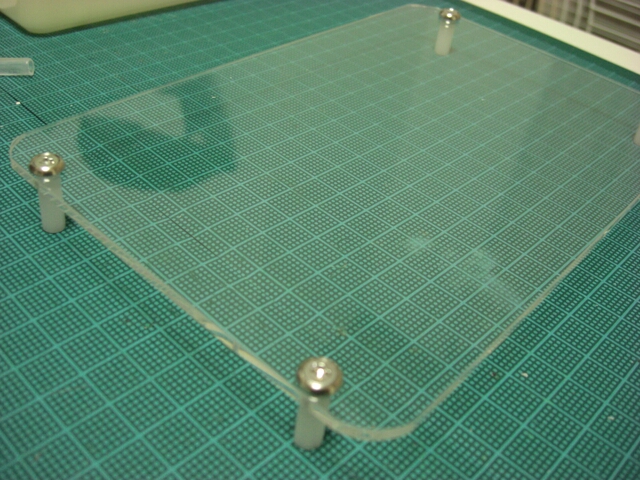

次に、バックパネルに4箇所穴を開けます。
計8箇所の穴が必要ですが、ヒョーシンネットでは4箇所しかオーダーする事が出来ないため、
残りは自分で空けます。

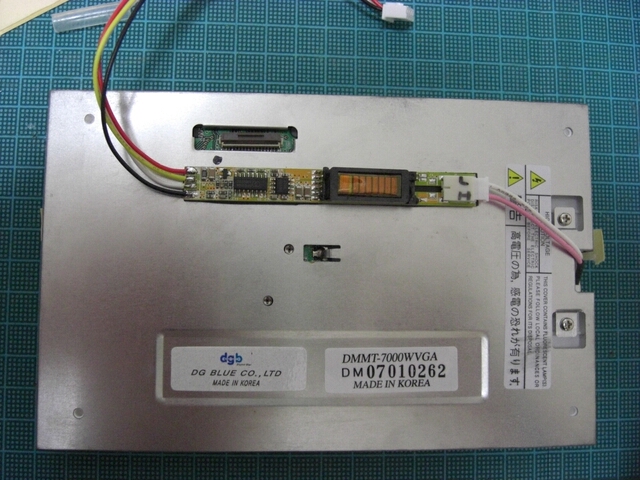

次に、ケーブル線をインバーターにハンダ付けし、LCDの裏に両面テープで貼り付けて接続しま
す。バックライトの線にも一応極性があります。

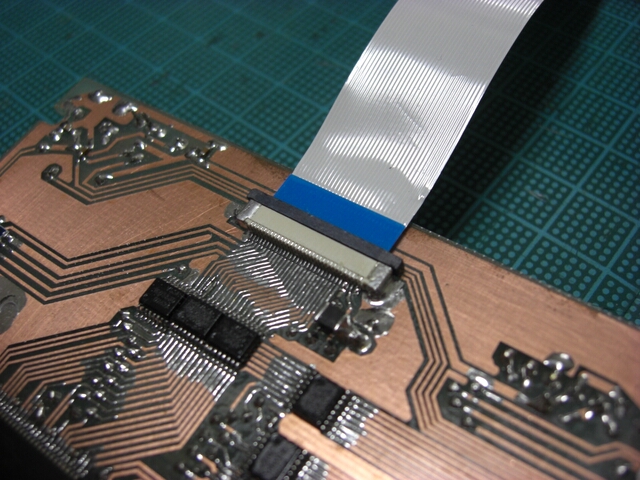

基盤とLCDをケーブルで接続した後、LCDと基盤とバックパネルを、スペーサーを介して
3Фx30mmタップビスで固定します。

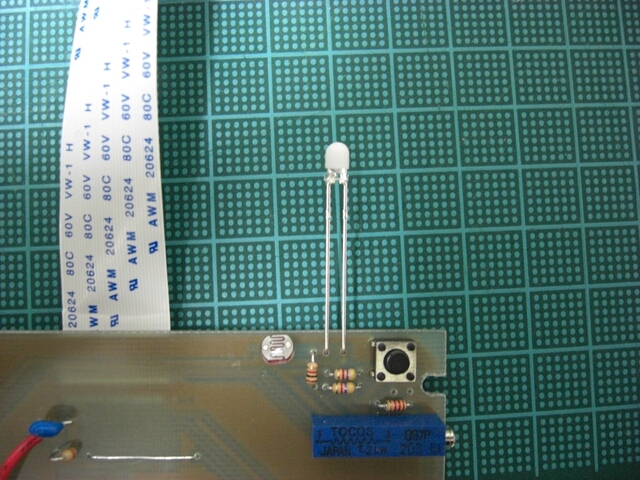

CIMG0549.JPG CIMG0550.JPG この時点で前面LEDも付けます

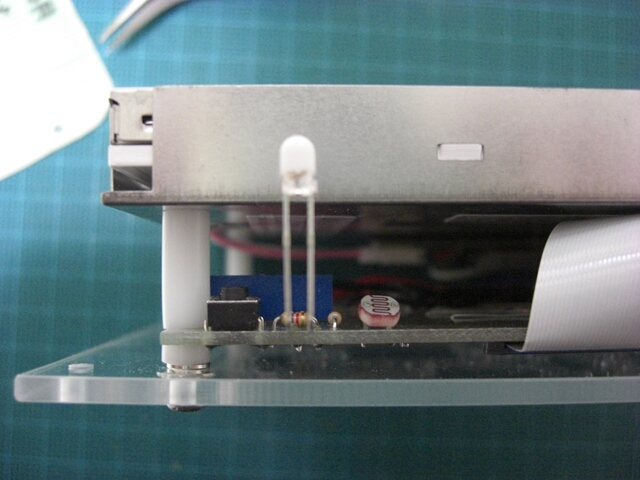

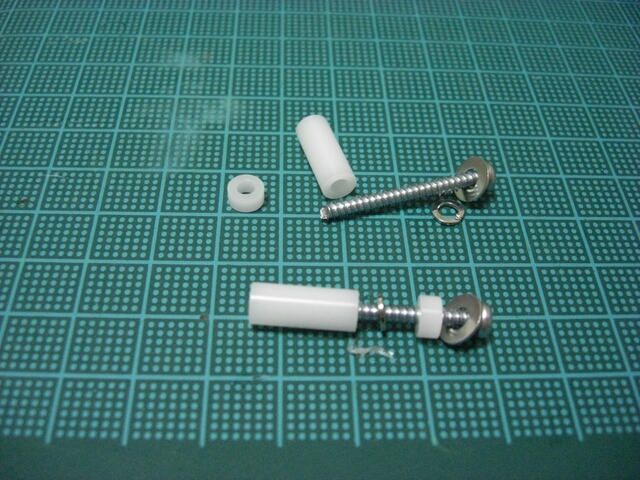

CIMG0553.JPG 先端を少しペンチで切り落としました

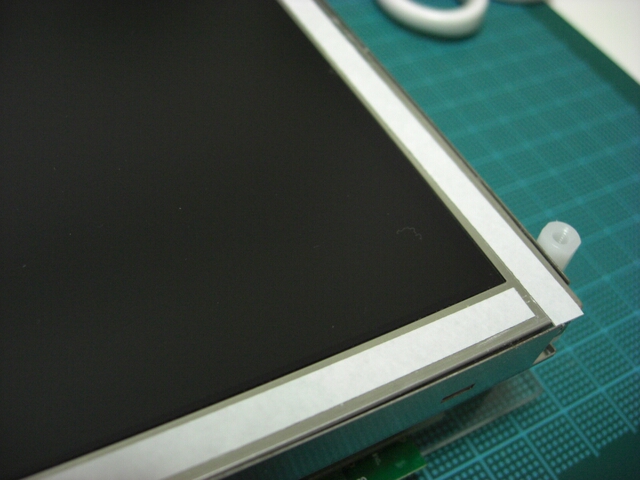

ここまで出来たら、LCDのスチール枠に、細い両面テープを使って目隠しを貼り付けます。

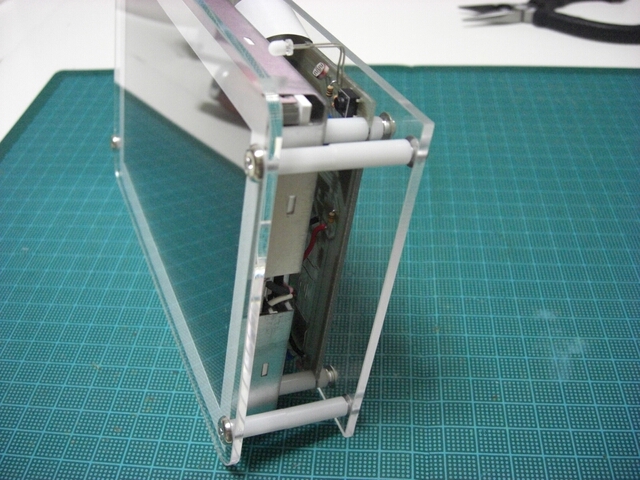

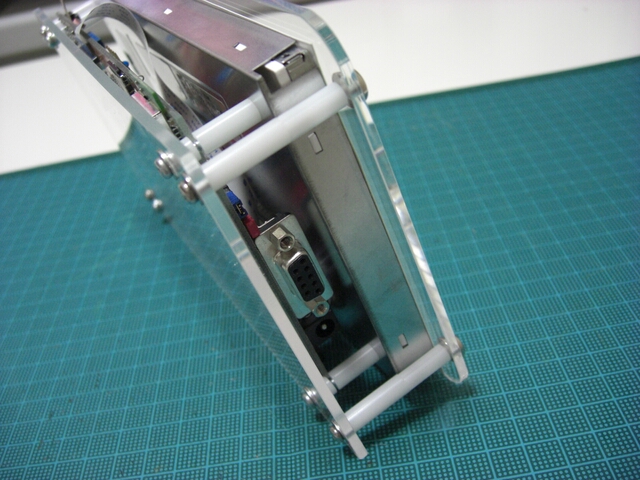

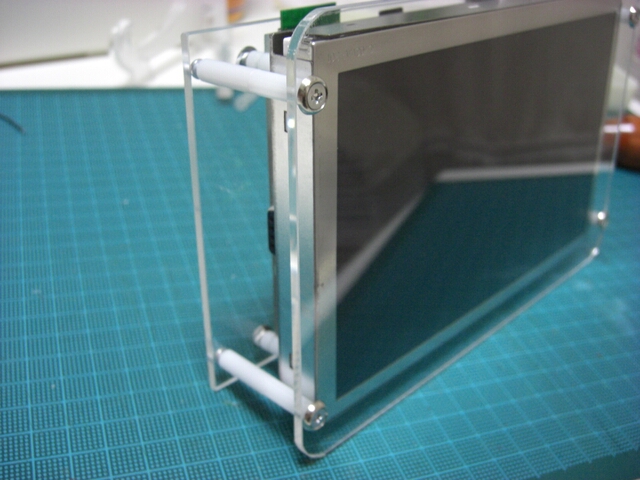

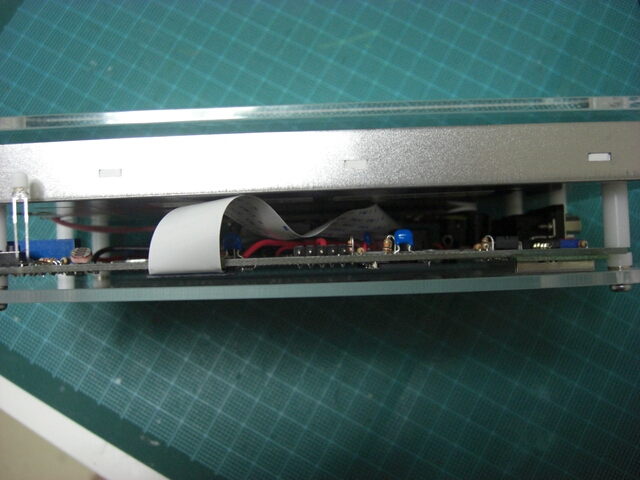

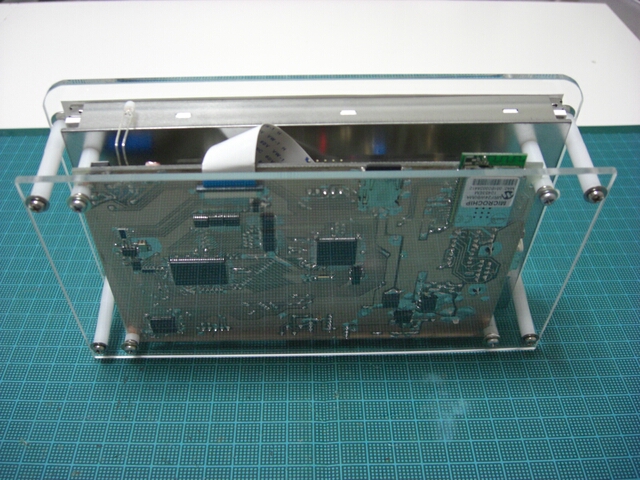

最後に、フロントパネルとバックパネルを、スペーサーを介して固定します。
CIMG0556.JPG CIMG0590.JPG CIMG0562.JPG

CIMG0557.JPG CIMG0589.JPG CIMG0591.JPG

CIMG0554.JPG 前面LEDは適当に曲げます


半固定の調整

・VR1: 明るい暗い判断調整
   右に回すと光に鈍感になる→少し暗くなるとOFFしやすくなる。

・VR2: バックライト明るさ調整
   右に回すと基準電圧が上がる→暗くなる。

・VR3: 明るさ順応度調整
   右に回すとゲインが上がる→明るいとより明るくなり暗いとより暗くなる。
