 30年ぶりに復活した隊長の電子工作指令本部

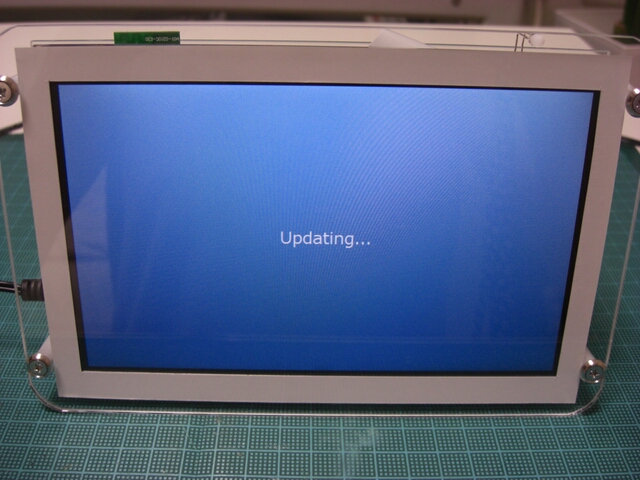

電源ONすると、しばらく「Updating..」と表示します。
f36392e4.JPG アクセスポイントへ接続し、まずは現在日時を取得します

通信が成功し日時が取得出来ると、表示が始まります。
後は、定期的に通信を行いながら、表示が切り替わっていきます。
また、周辺の明るさと、スケジュール設定に基づき、稼動と休止を自動的に繰り返します。
(明るくかつ、稼動設定が'0'以外に設定されている時間帯に稼動します)

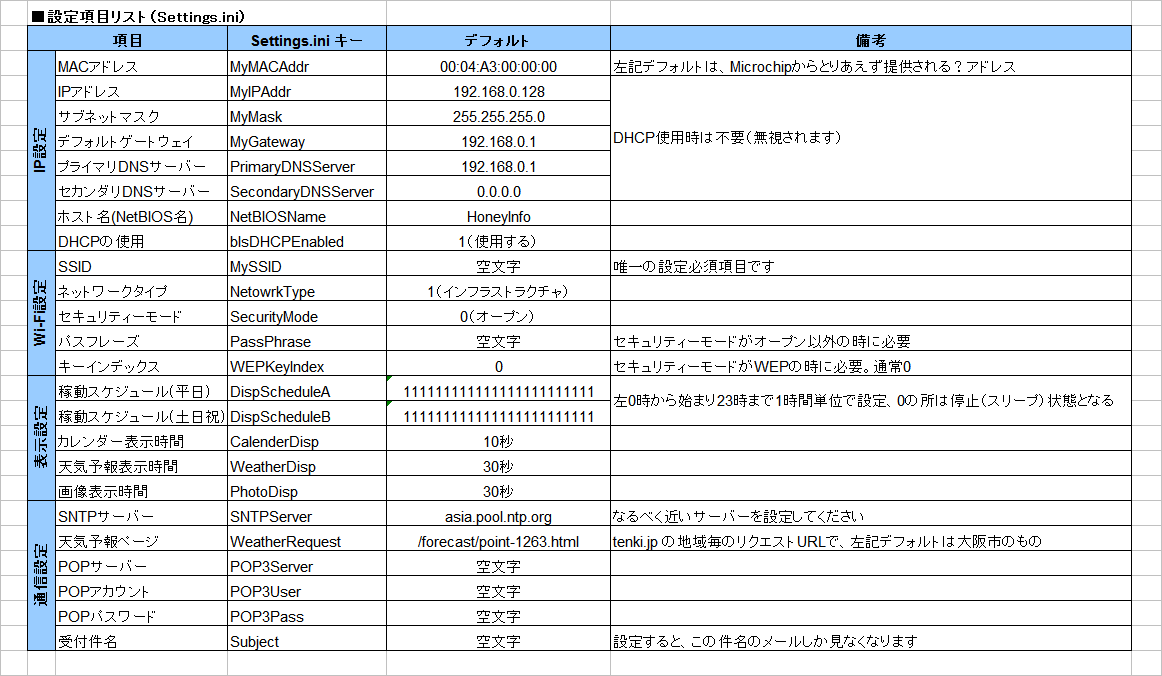

設定一覧

SW入力
休止中に長押すと、一時的に稼動を復活します。

稼働中、画像を表示している時に押すと、削除マークを付けたり消したりします。削除マークが
付いた画像は、次の表示へと切り替わる時に削除されます。
それ以外の時は、強制的に定期通信を開始し、情報の取得(天気予報やメール受信)を行います。
それが完了すると、WiFi接続を維持したまま3分間待機し、その後通常に戻ります。
この3分間の間にコンソール機能が使えます。
ifconfig, iwconfig 等詳しくは、TCP/IP Stack の WFConsoleMsgs.c を参照して下さい。

LED1
長い通信処理中に点灯します。エラー終了すると、30秒間点滅します。
たまにはエラーになることもあるかもしれませんが、いつも点滅しているようであれば、問題が
起こっている可能性があります。

LED2
デバッグ用の表示です。
電源ON時と、SRAMへのアクセスオーバーラップ時に点灯します。
詳細は、サブ側PICの main.c を参照して下さい。

LED3/LED4/LED5
電源インジケーターです。

ブザー
起動時に、ピッ。
SW操作時に、ピッ。
メールを認識すると、ピッ。
添付ファイルを一つ受信完了する度に、プッ。
ファイルを消去すると、プッ。

JP1
ADM3202ANの電源スイッチです。
テストが完了してシリアル通信が必要なくなったら抜いて下さい。

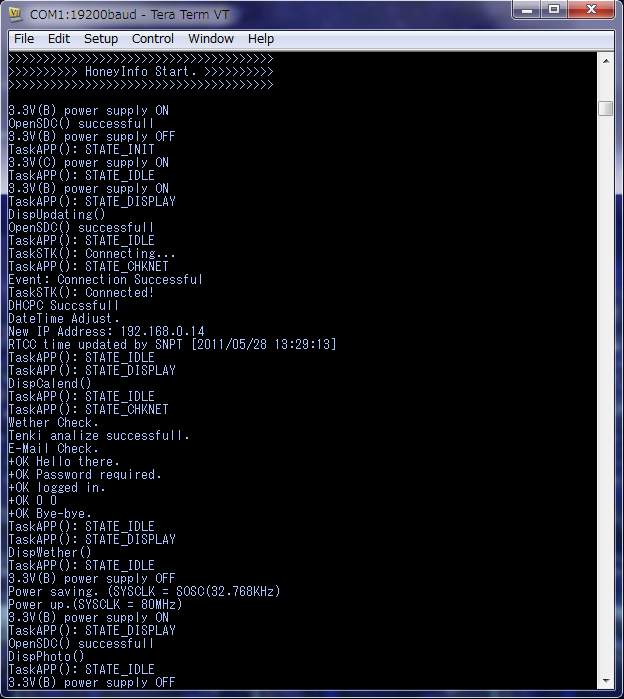

HI101.png デバッグログ

JP2
MRF24WB0MAのWPです。挿入したままでかまいません。
詳細は、データシートを参照して下さい。

その他

・天気予報は、今後常に取得出来続けるとは限りません。
・添付ファイルは複数添付出来ます。
・分割メールはサポートしていません。
・添付ファイル名は適当にリネームして保存しますので、同じファイル名でも上書きしません。
・画像ファイルはルート直下に保存されます。増えてきたら手動で削除してもOKです。
・Pingに応答します。但し、パワーセーブ中や休止中は応答しません。
