まずは、ICSPでファームを書き込んだ後、動作確認をしておきます。今作は、組み立てた後で
ICSPするのは困難です。
そして、基板にはスペーサー3つと、L金具+スペーサーを取り付けておきます。
ちなみに、基板の真ん中のビス穴の所が、シャーシとのグランド接続するポイントになっています。

　　

　電源投入！　ショートに注意

次に、下準備です。
穴あけ位置など、mikanで作図した図面を公開しておきます。

シールド板：　FG10.pbf
ケース上カバー：　FG11.pbf
ケースシャーシ：　FG12.pbf

［フジソクプッシュスイッチ］
このスイッチは、安くて押し心地が良くてパネルに取り付けやすいのですが、コネクタが存在
しません。ハンダ付けするしかありません。

　　

コネクタを、写真のようにニッパ等で切り取ってしまいます。
配線は、スイッチの裏にある基板に直接ハンダ付けします。

［ACインレット］

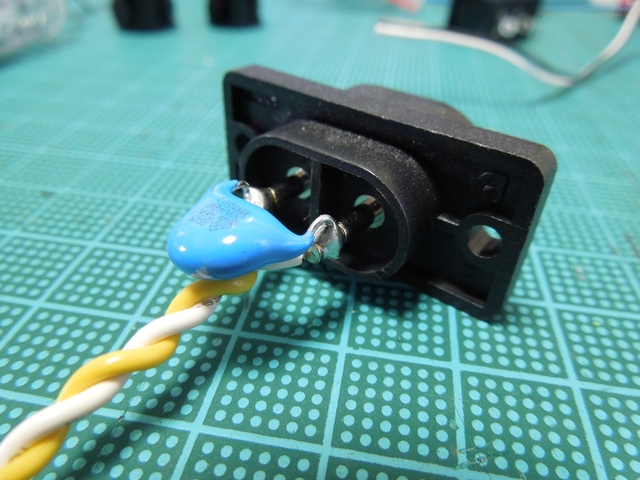

あらかじめビニール線と、高圧コンデンサをハンダ付けしておきます。

　AC電源の配線はツイストペアで

[シールド版］
アルミ板を切り出します。

　アルミ板と、印刷した型紙、万能はさみ

　0.6mmアルミ板は厚紙のように簡単に切れます

　　下側を少し斜めにカットする

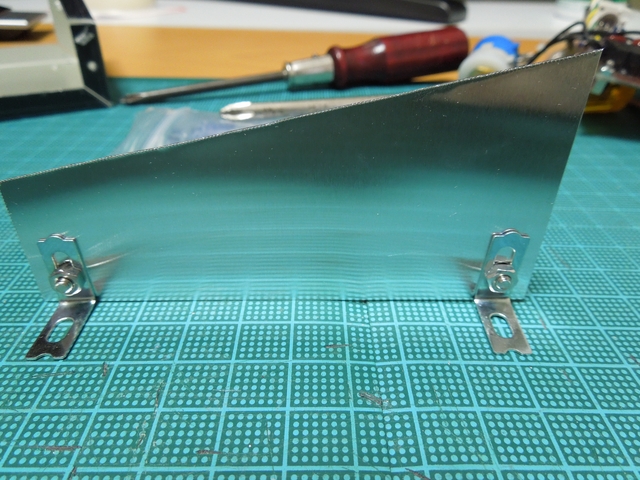

シャーシに当たるので、両側下部を少し斜めにカットしておきます。
2箇所穴を開けたら、L金具とラグ端子を取り付けてビニール線をハンダ付けしておきます。
そして基板に取り付けて、基板上のグランドパターン等と接触していないか確認しておきます。

　取り付けイメージ

[ケース］
大きい穴は、小さい穴を開けた後、リーマーを使います。

　まず、型紙を張ってキリでぐりぐりします

　四角い穴はこのように2mm穴をつなげてヤスリで仕上げます

　上カバー　　　シャーシ

四角い穴のヤスリがけですが、目詰まりしにくいため想像以上によく削れます。
穴の広げすぎに十分注意が必要です。

全体の組み立てに入ります。
次の3つの写真は、基板のマウントイメージです。実際にはこのような状態で組み立てるわけ
ではないです。基板は上カバーに取り付けます。

　　

LCD取り付け用のM2ビスを3箇所取り付けます。（一箇所はトランスに当たるので無しです）

　ビス1本あたりナット3つを使います

スイッチを取り付けます。

　配線も済ませます

LCDを取り付けます。1.27ピッチのフラットケーブルを使いました。

　表側に1mm程度出っ張るように、高さをナットで調整します。

ACインレットを取り付けます。

　まだハンダ付けは行いません

次から反対側からの作業です。シールド板を置きます。
基板に取り付けてある状態だと入りません。

　とりあえず置くだけです

BNCコネクタに内ナットを取り付けて穴に通します。

　　

ここまできたら、シールド版のL金具と基板を、ビス＆ナットで固定します。
その後、BNCコネクタを外側から締め付けます。



この時点で、ケース背面のビス1箇所で、基板（L金具+スペーサ）を固定します。

次に、ポテンションメーターを取り付けます。

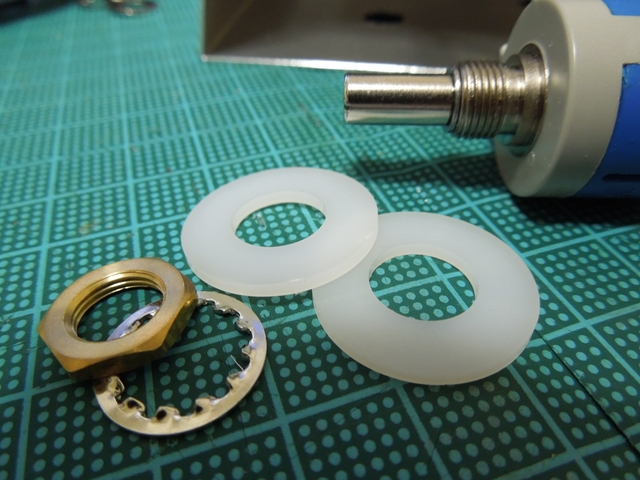

M12ナイロンワッシャ2つをはさんで出っ張りすぎを防止します

　

スイッチとボリュームを取り付けます。
ボリュームにもM7の内ナットを取り付けて、出っ張り過ぎないように調整します。

　　シールド線を使いました

ちなみに、このような取り付けでは平べったいレンチが便利です。

　エンジニア モンキー@ポケット TWM-06

反対側に戻って、ACインレットとスイッチの配線を引き出し、ハンダ付けします。
フラットケーブルは、奥へ押し込み、ACラインと離した方が良いでしょう。

　　ハンダ付けはこれが最後

シャーシに入れ込みます。
トランス側から入れて、反対側のシャーシのサイドを少し押し広げてやると入ります。

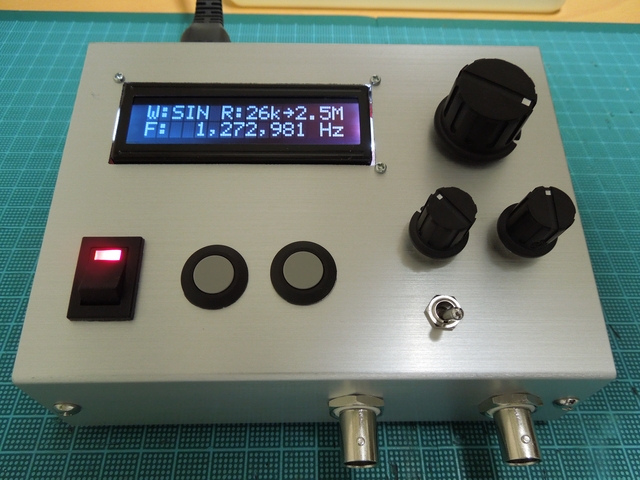

後はビス止めして、足を取り付けて完成ですね。

　　
