今作では、特に注意が必要な点は無いですが、いくつか・・

パネル基板の7セグLEDは最後に取り付けます。

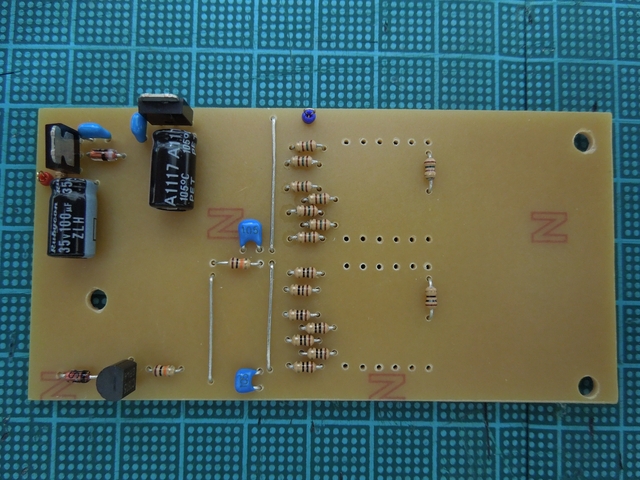

DSCN0419.JPG 7セグLED以外のパーツを付けたところ

そして、高さを調整する必要があります。
DSCN0421.JPG フロントパネルとキャッシュカード程度の厚さを考慮する

各基板の実装後です。

DSCN0422.JPG DSCN0423.JPG パネル基板

DSCN0427.JPG DSCN0428.JPG サブ基板

DSCN0424.JPG DSCN0425.JPG DSCN0426.JPG

メタルクラッド抵抗は、取り付け足を切り落としてしまいます。
DSCN0253.JPG ちょっと忍びない

DSCN0432.JPG DSCN0430.JPG メイン基板

裏側には、ジャンパ線2本と、D7(HZ9C3-E)を取り付けます。
DSCN0454.JPG D7の向きに注意

尚、回路図中で▲で示されている位置は、チェックピンです。
動作確認は取れているので、調整の為に必要な箇所以外は実装しなくても良いでしょう。
