下記4点、用意立てします。

開発環境

MPLAB  v8.46  +  C18  v3.35  マイクロチップテクノロジージャパン株式会社

一応、全て無料の環境で開発する事が出来ます。
ただし、ここで紹介するソースは、コンパイラの最適化を効かせないと、PIC18F4550 のプログラム
メモリに入らないので注意して下さい。


C18の評価版では、評価期限を過ぎると最適化が行われないため、容量オーバーでリンクエラー
となってしまいます。

当の作者環境でも、下記のような警告が常に表示されます。

MPLAB C18 v3.35 (evaluation)
Copyright 2000-2010 Microchip Technology Inc.
Days remaining until evaluation becomes feature limited:  16
WARNING:  The procedural abstraction optimization will not be supported when the evaluation becomes feature limited.

今の時点で、残り16日しかないようです。アーレー人事ではないですね。過ぎたらどうしましょうか。。
本作は良いとしても、次、困りますね。。¥5000 位なら買ってもいいのですが。。

ライタ&デバッガ

 PICkit 2  PICkit2の使用法

初めてPICを触るあたりで、JDMプログラマを作ってみたわけですが。
最近のPICには対応していないし、安く作れるとは言っても、工作復活したばかりの私には、
買い揃えなければならないものも多く、結局高くつきました。

といいますか、さほど高くはないではないですか。。PICkit2!
秋月電子で¥3500 で購入できます。

これを使えば、対応PICで悩む必要もないし、何よりデバッグが出来ます。
もう少し早く知っていれば、JDMプログラマを作る事はなかったでしょう。

今は、PICKit3というのが出ているのですね。それで値崩れしているのでしょうか。
2も3もさほど変わらないという意見も良く見ますし、今が買いかもしれません。

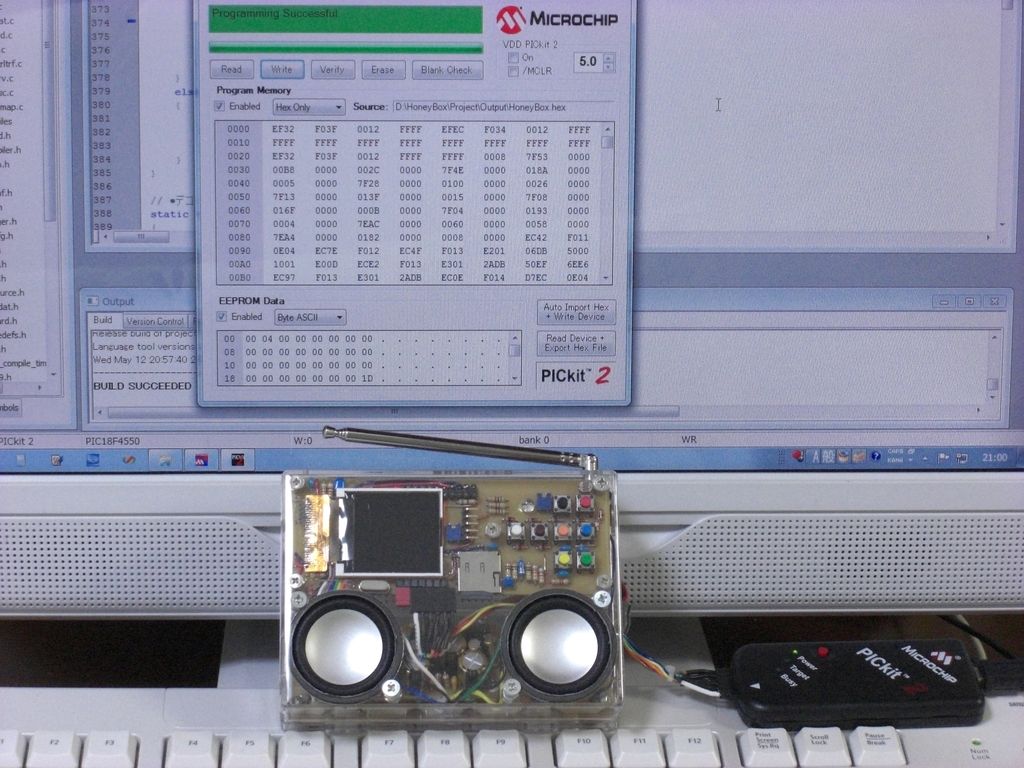

HB080.jpg HB081.jpg ICSP IF(専用ピンの方)に接続中。


利用ライブラリ

 MassStorageDevice MCHPMSD

PIC18F2550+他力本願でUSB で、この存在を知りました。
これは、「PIC18F4550でUSBとSDカードを使う評価ボード」 で使われているファームのソースに
含まれるコアモジュールらしいのですが、評価ボード用という事で、今にも入手出来なくなりそうな
雰囲気です。
これに相当するモジュールが、Microchip社からフリーで入手可能な、Microchip Solutions
というライブラリのセット?の中に含まれているようなのですが、機能は同じでも、ソースは作り
変えられているような・・・とにかく扱いにくそうなので、このMCHPMSDを使います。

Microchip社から AN1003 Source Code MCHPMSD.zip をダウンロードしました。

 FatFs R0.07e  FATファイルシステム・モジュール

Windows等でコピーしたファイルをSDカードから読むわけですから、FATシステムが必要に
なります。
当初、上記の Microchip Solutions に含まれるFATを使おうとしていたわけですが、
必要メモリの容量も大きく、本作には無理がある事が判りました。(なんで、こうも肥大化するかなぁ)
というわけで、探し当てたものがこのライブラリです。
C18に向かない点が一箇所だけあったものの、基本的には一発で移植でき、動作しました。

今思えば、ここの、ぷちFatFs にすれば、もう少し機能を積めたかもしれません。
