ケースに入れるのは面倒といえば面倒です。これが一番大変だという意見も時々目にしますが。
小さくなればなるほど、ハードやソフトと同じくらい知恵を絞らなければならず、これはもう機構設計
の分野です。

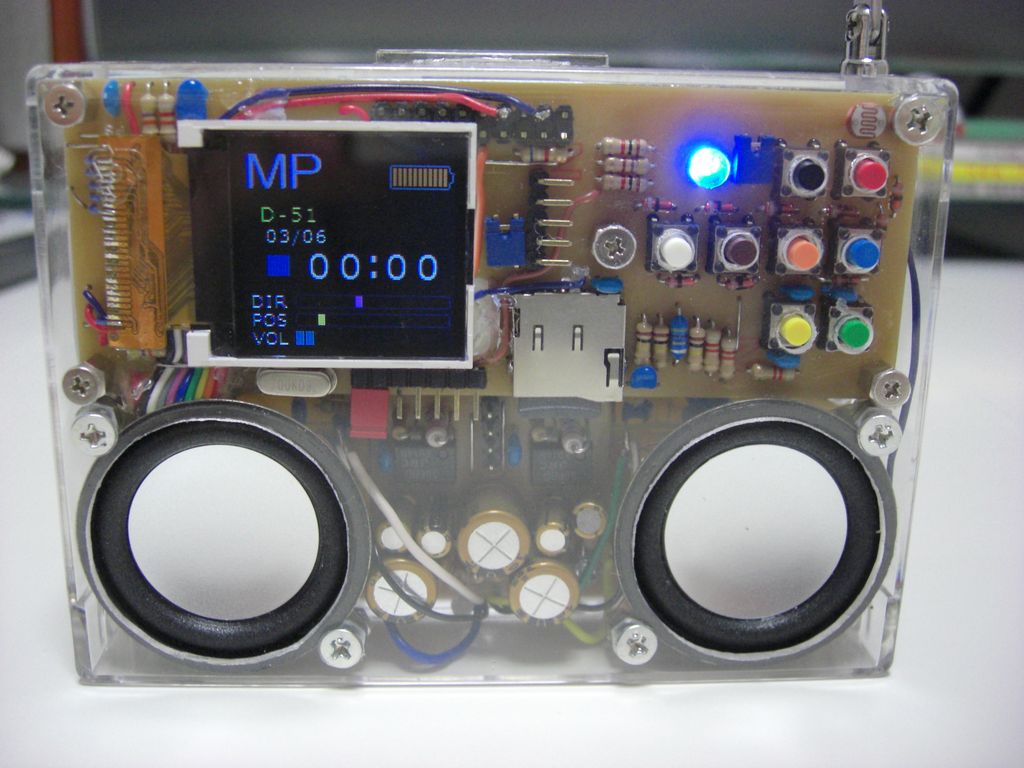

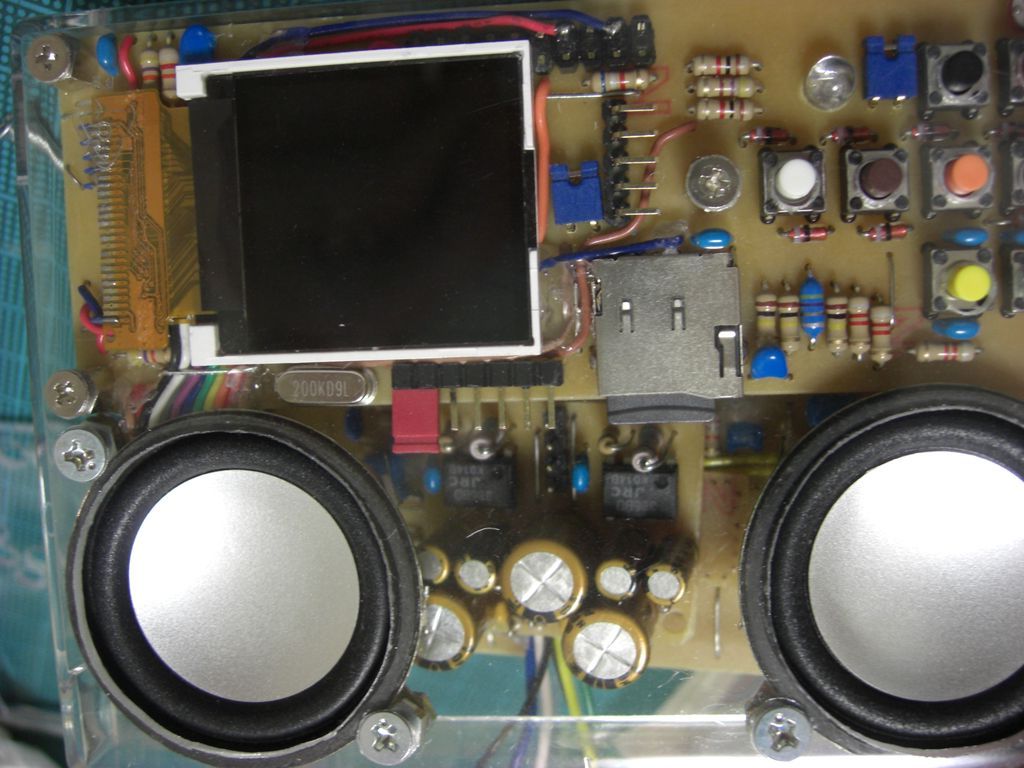

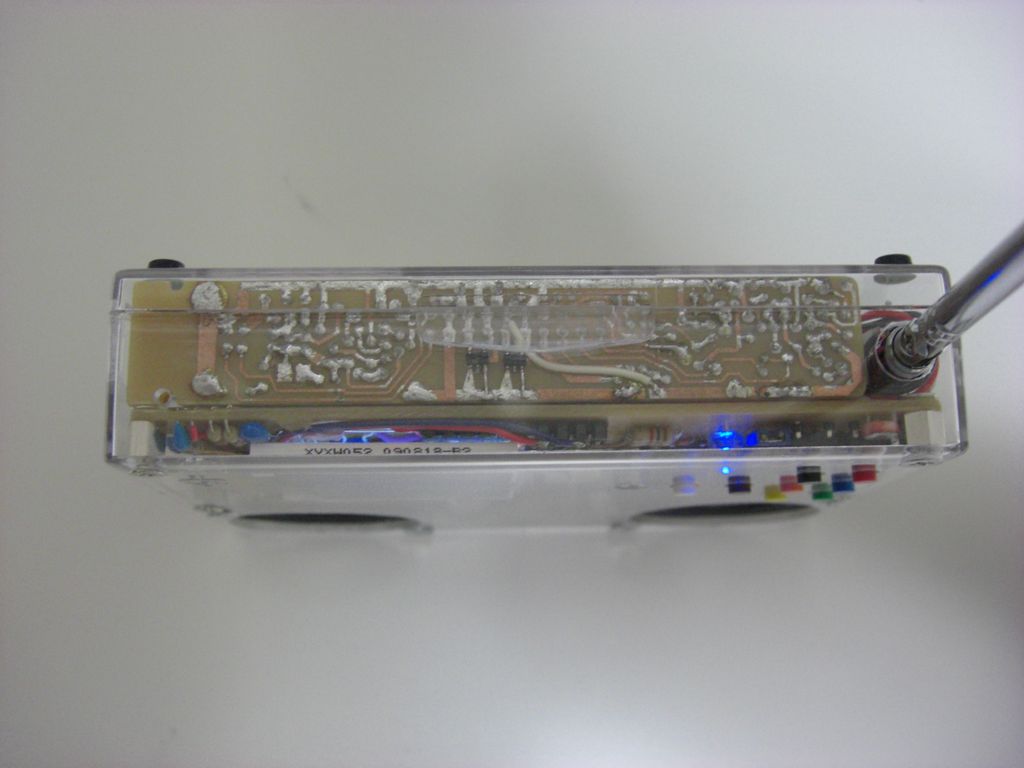

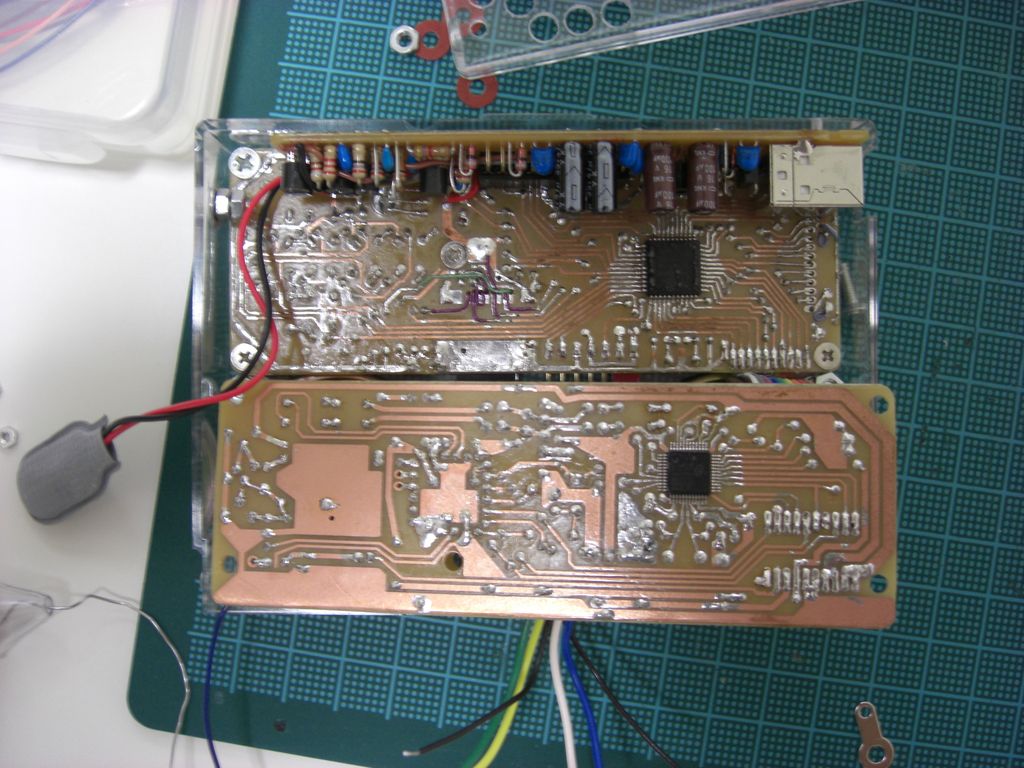

最初にスピーカーを取り付け、基板を取り付けていきます。スピーカの筐体もAGNDに落とします。
HB040.jpg HB041.jpg

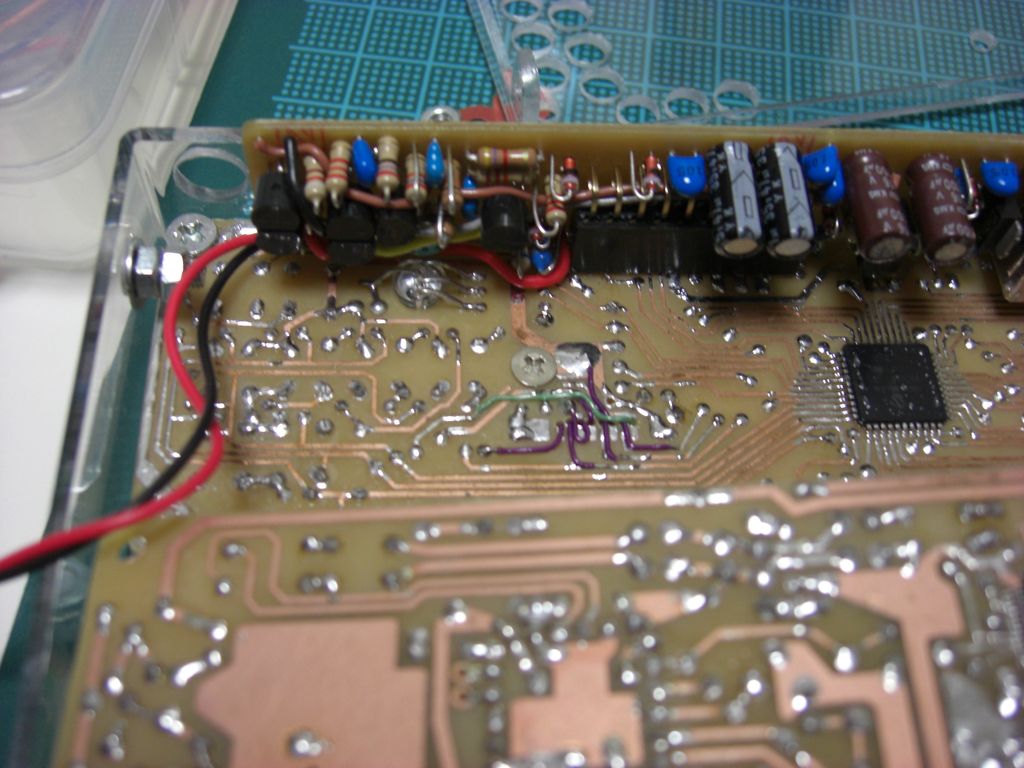

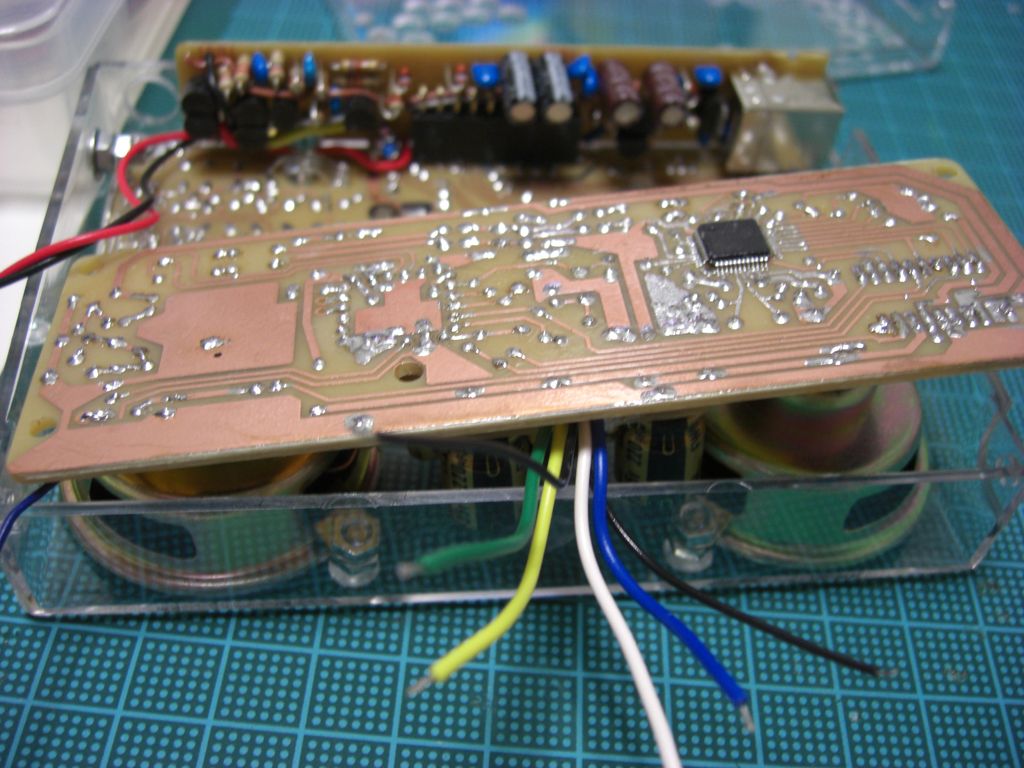

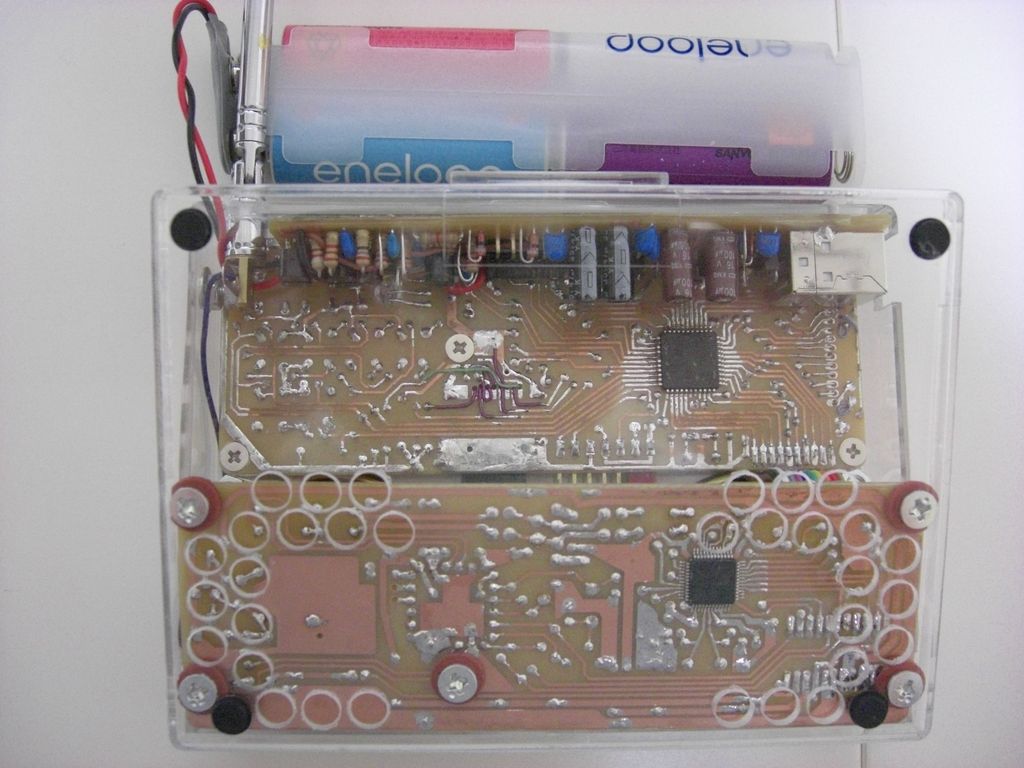

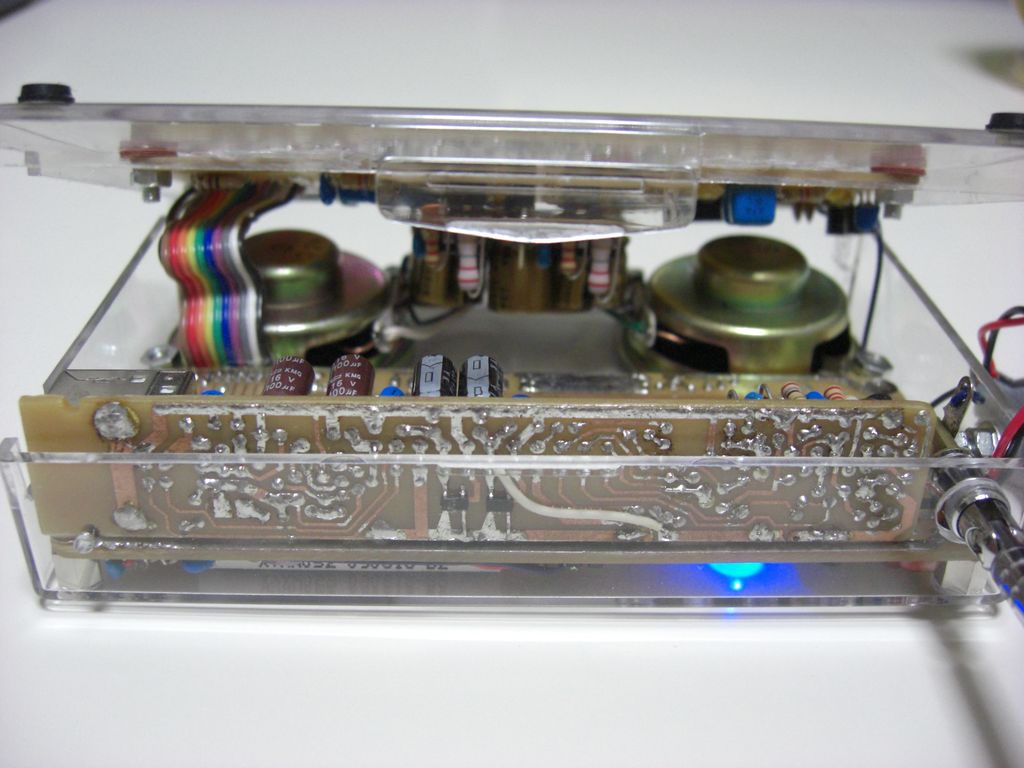

メイン基板とケースの間は5mmのメタルスペーサで両側からネジ止めします。
HB042.jpg HB043.jpg

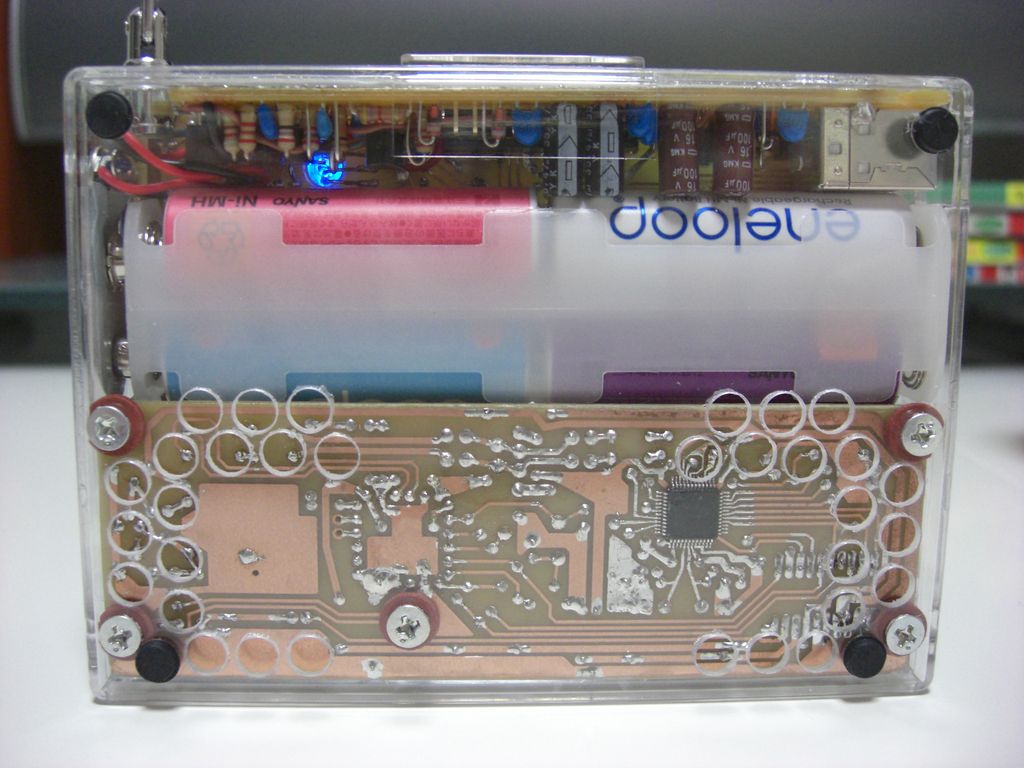

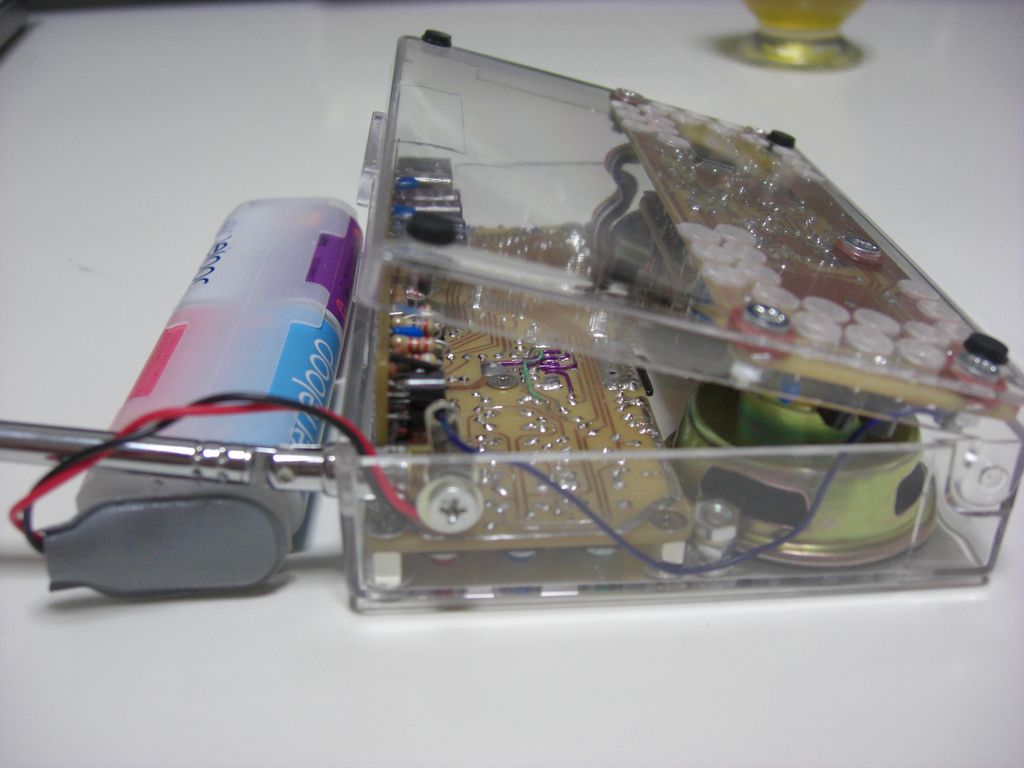

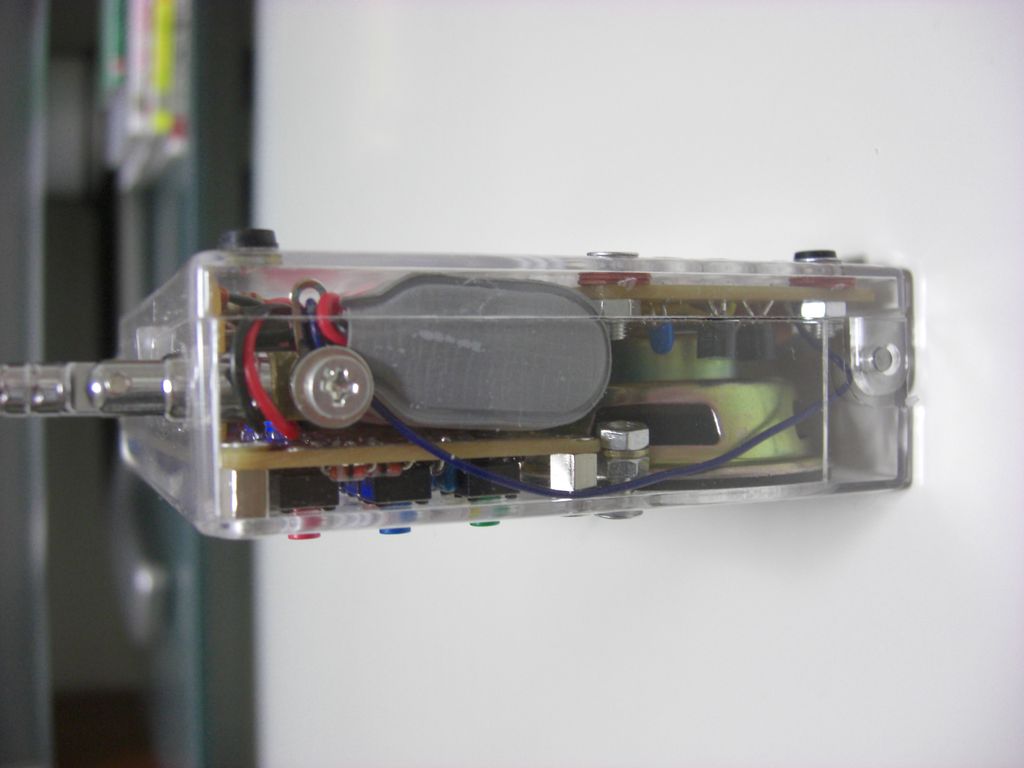

電池スナップのクッション性が、電池フォルダを丁度良い具合に固定します。
HB050.jpg HB054.jpg HB056.jpg

HB051.jpg HB053.jpg HB055.jpg

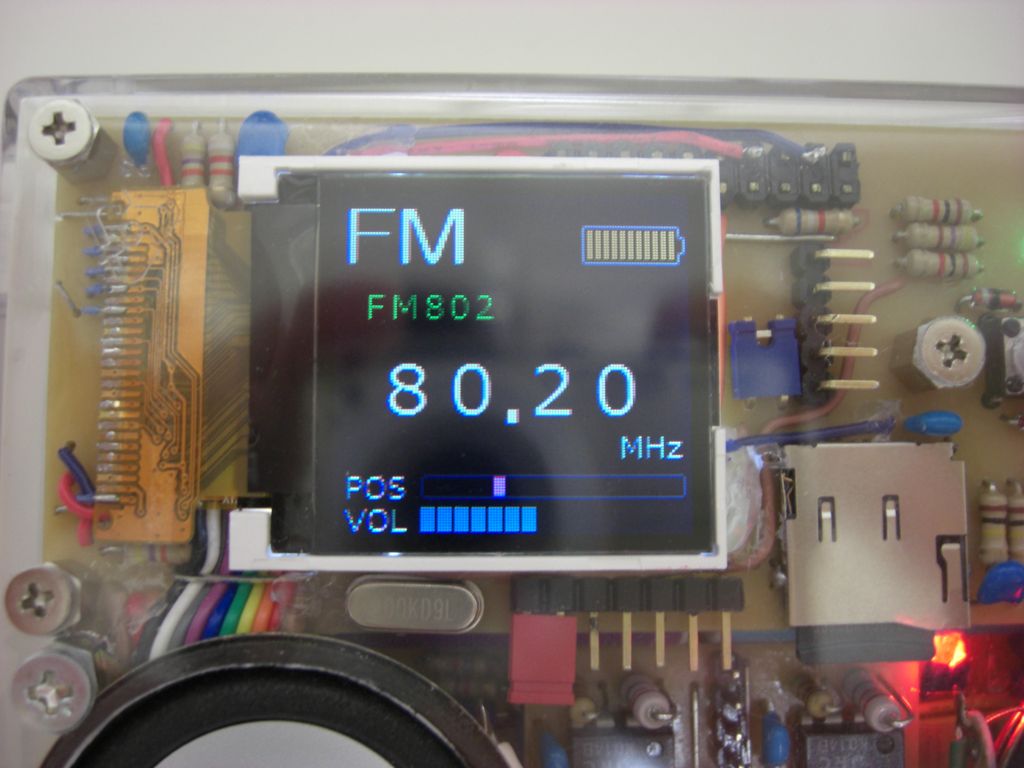

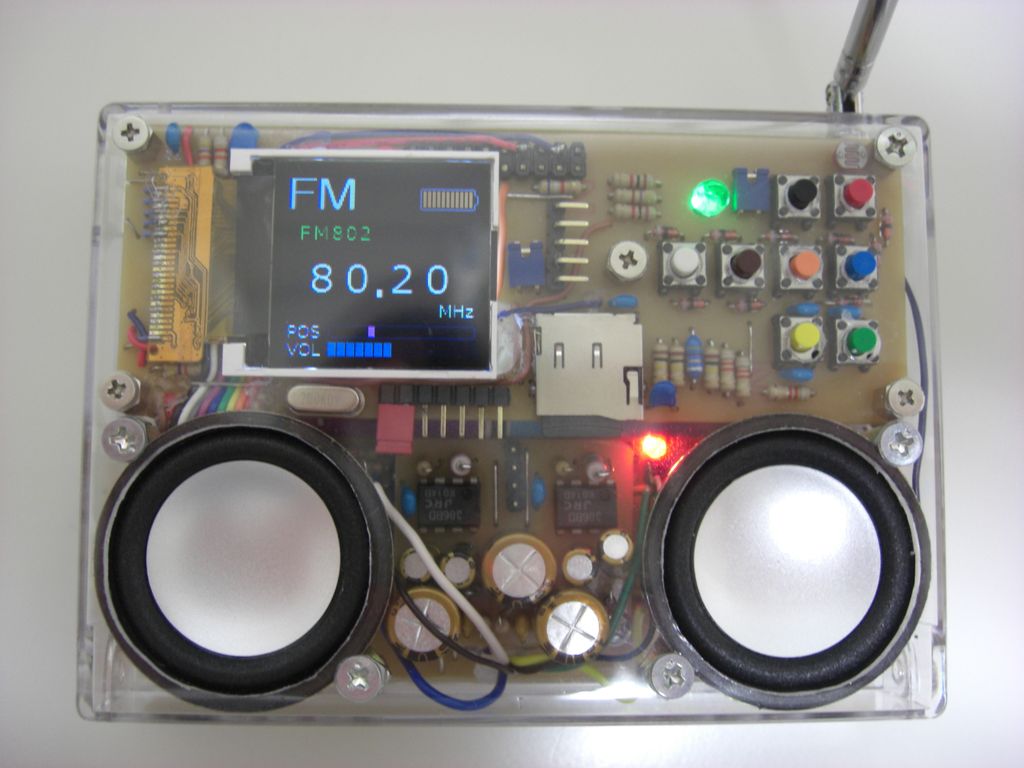

FMの赤いLEDは、RDA5800Cに抵抗で直付けしたステレオインジケータ表示です。
HB060.jpg HB061.jpg HB062.jpg

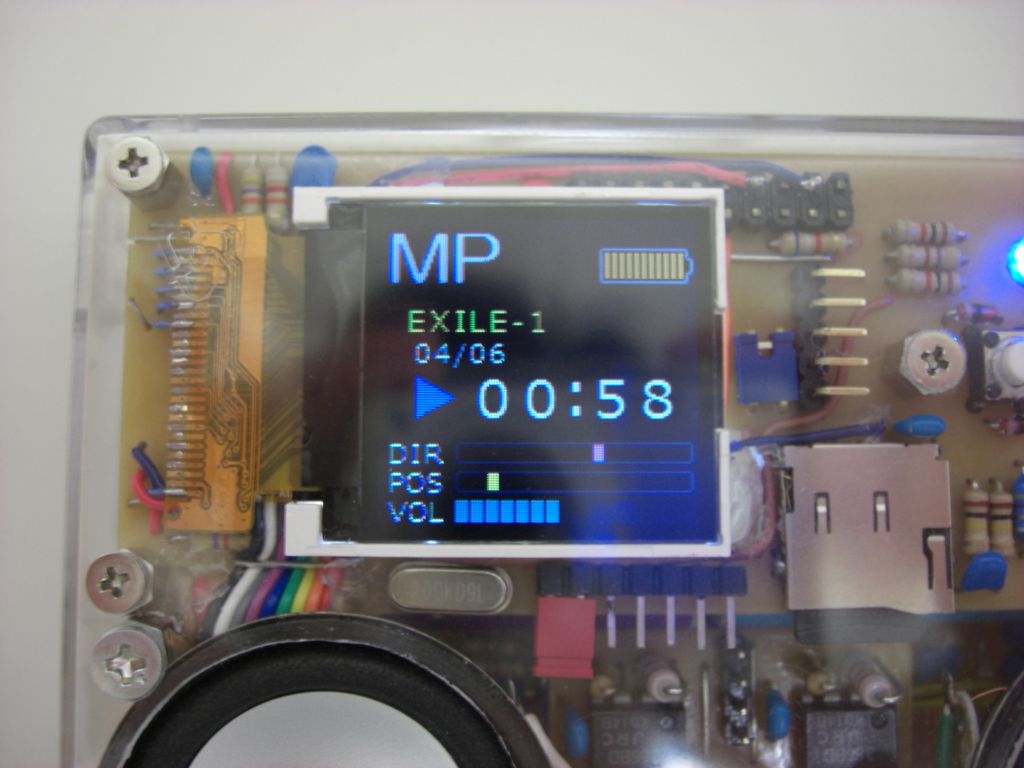

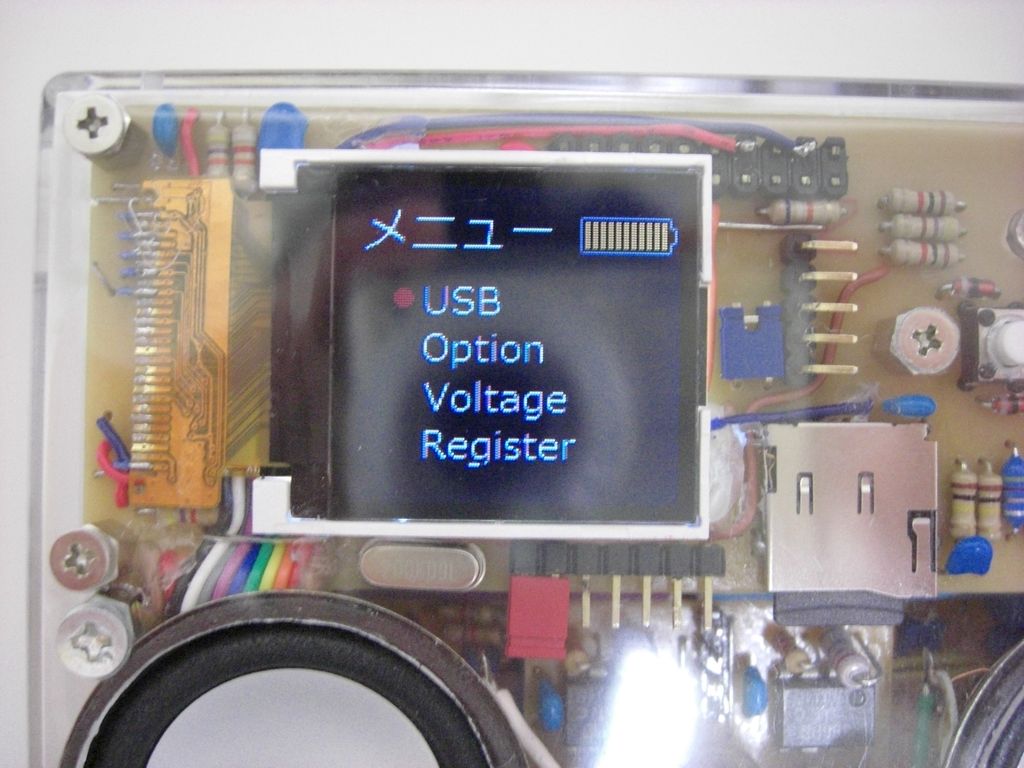

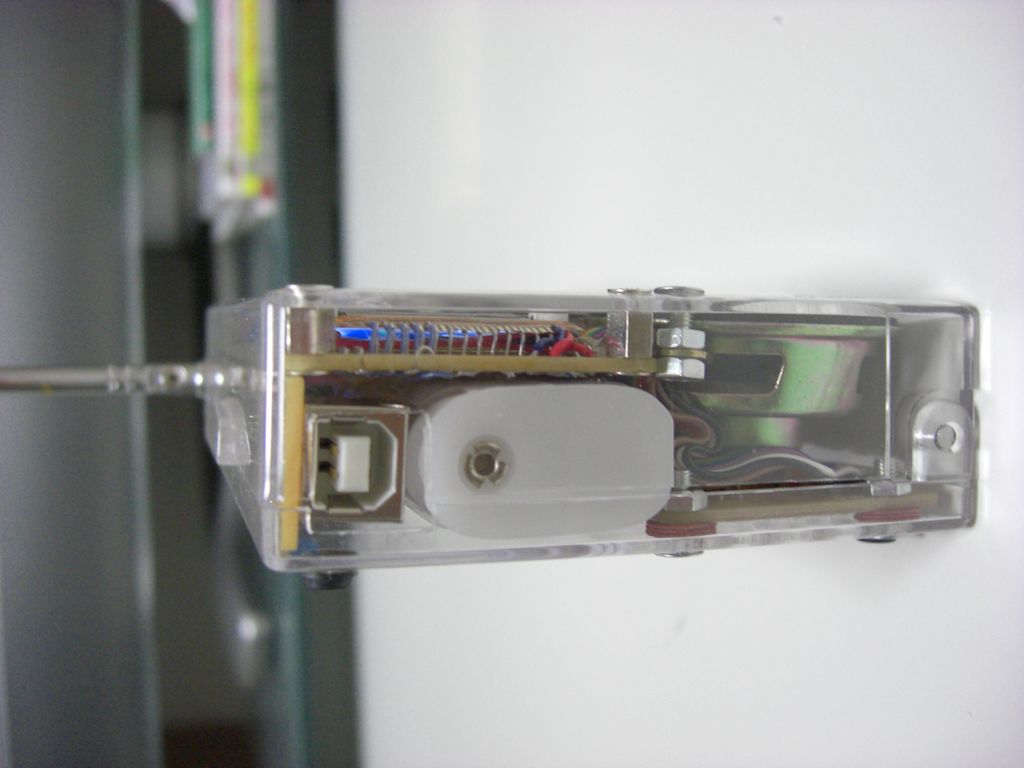

メニューは、残念ながらプログラム容量の制限から入りきらず、USBしか機能しません。
HB063.jpg HB064.jpg HB065.jpg
