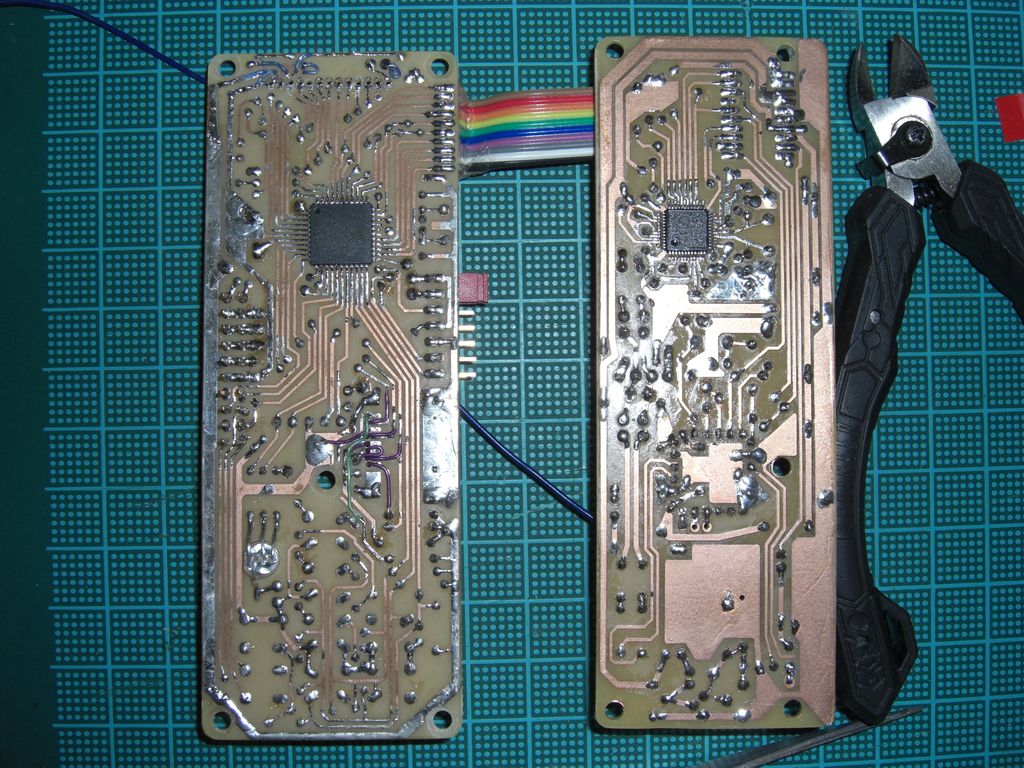

パターンの誤りや回路変更で、数箇所パターンカットしたりジャンパーしました。
また、片面基板なので、もう少し広くグランドを取った方が良いですね。
これを試作に出来るならば、本番を作りたいところです。

一通りハンダ付けが終わったところで、ハイシャワーでフラックス等の汚れを洗い流し、
ピン部分等をマスキングして、ハヤコートを吹き付けておきます。

ハヤコートは、たっぷり一度塗りすると、アワでブツブツになってしまいます。
また、水にぬらすと白くブヨブヨになるんですね。これって、絶縁というより吸湿してしまって
いるのでは・・？　まぁ、いいです。

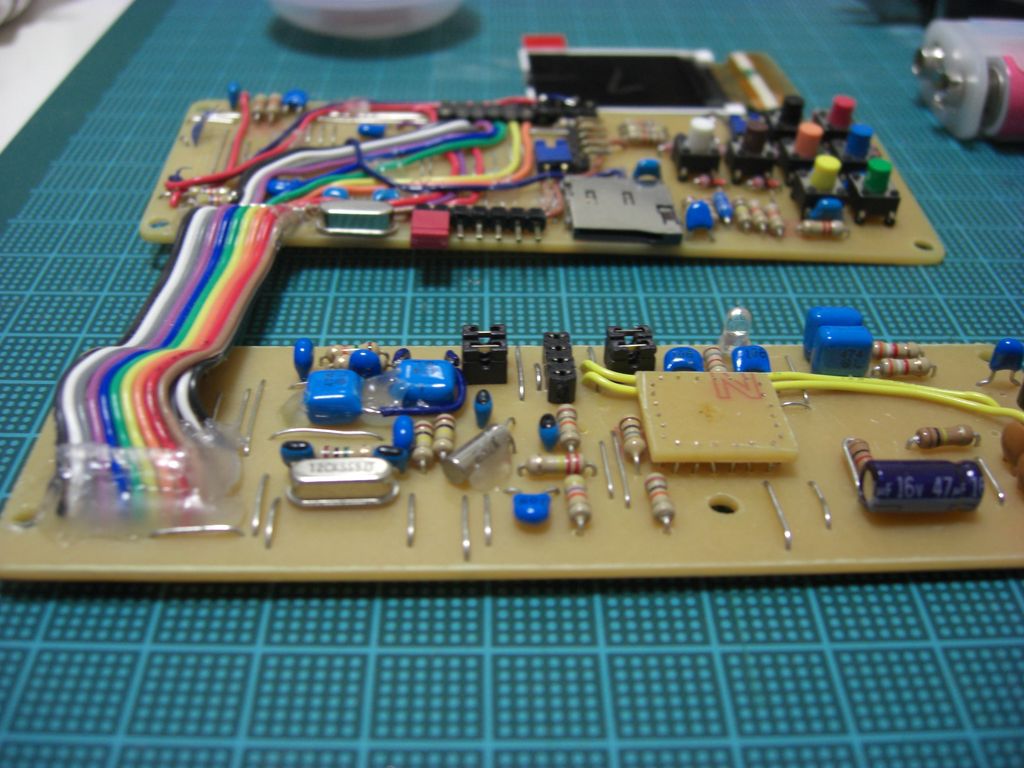

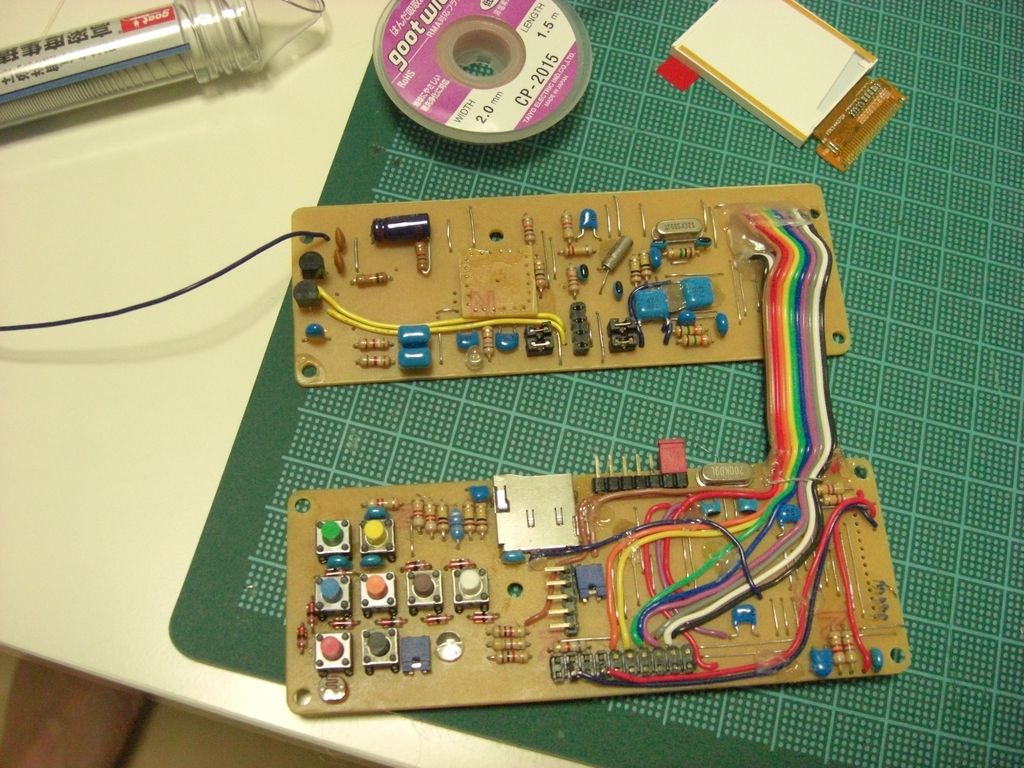

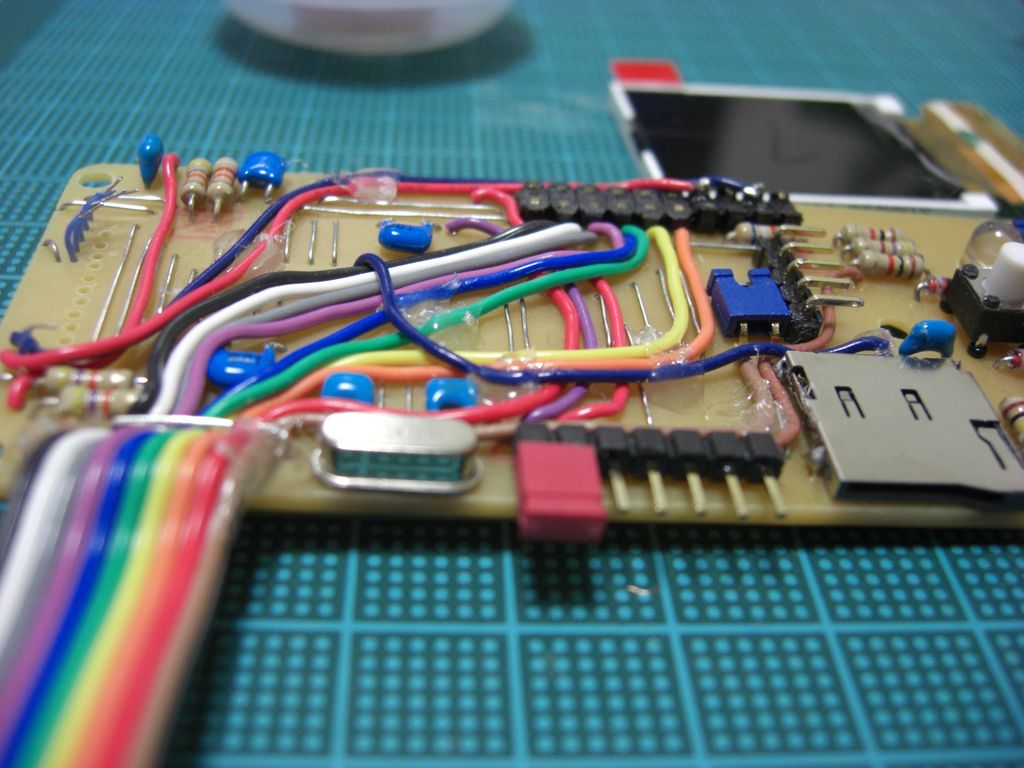

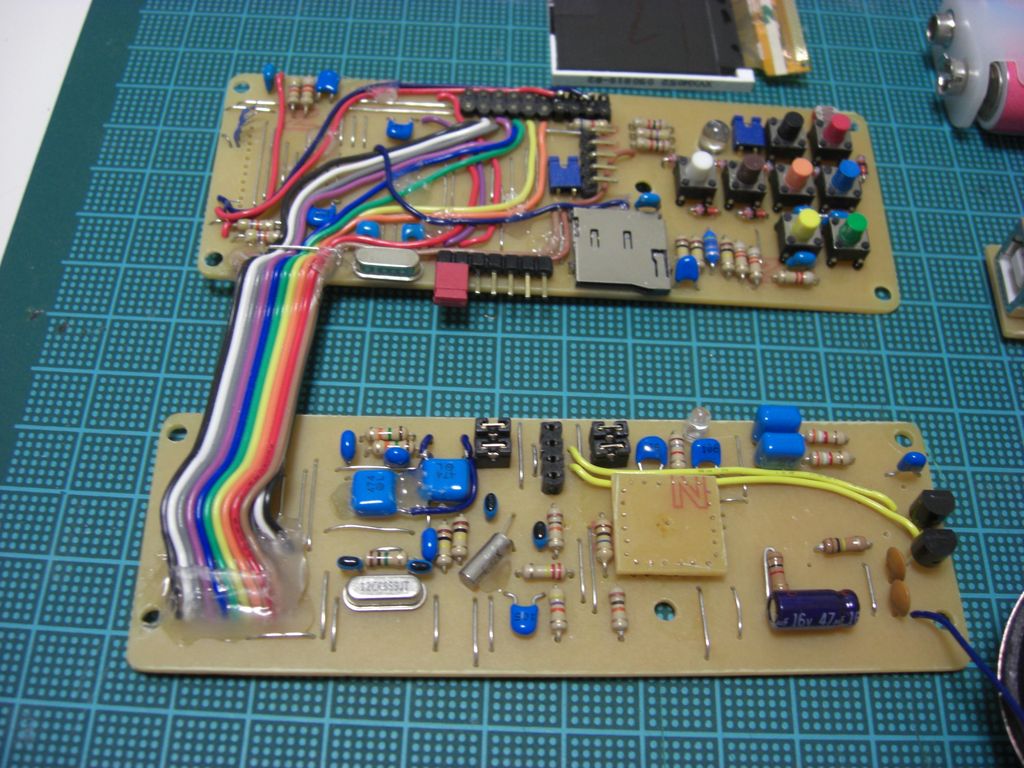

ＬＣＤ取り付け前です。メイン基板とサブ基板はフラットケーブルで接続しました。
　  左：PIC18F4550  右：VS1011e

誤ってパターンを表裏逆に書いてしまったため、RDA5800Cの変換基板が裏側向いています。
　

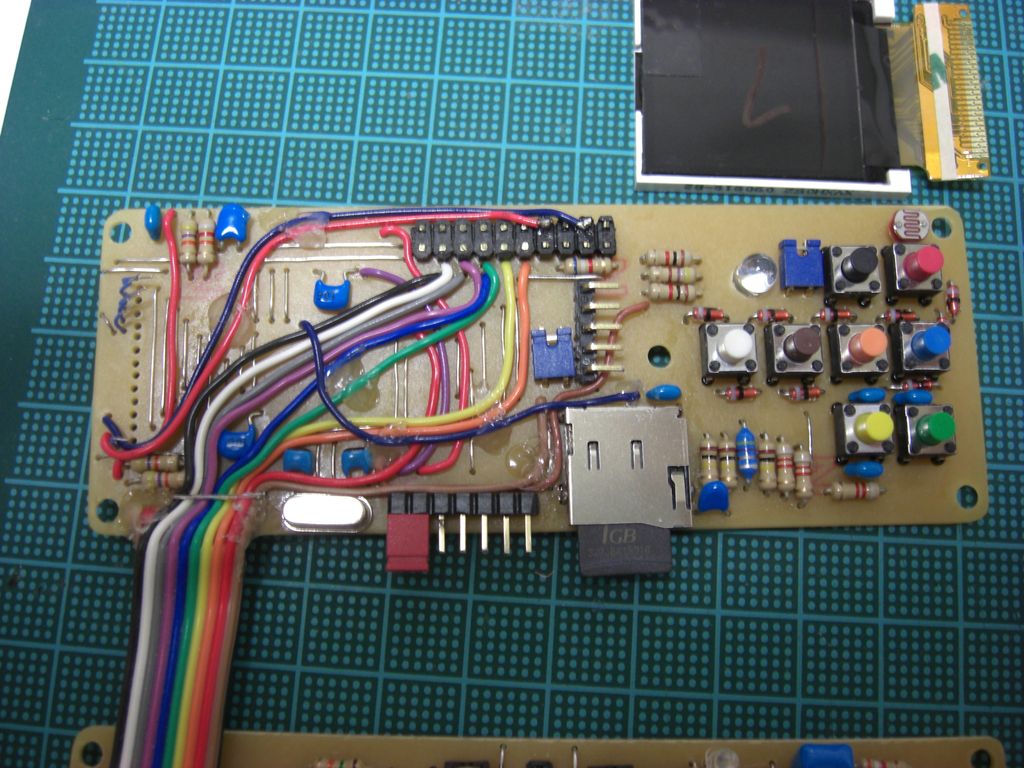

タクトスイッチの足には1mmのガラスビーズを通して高さを調整しています。
　

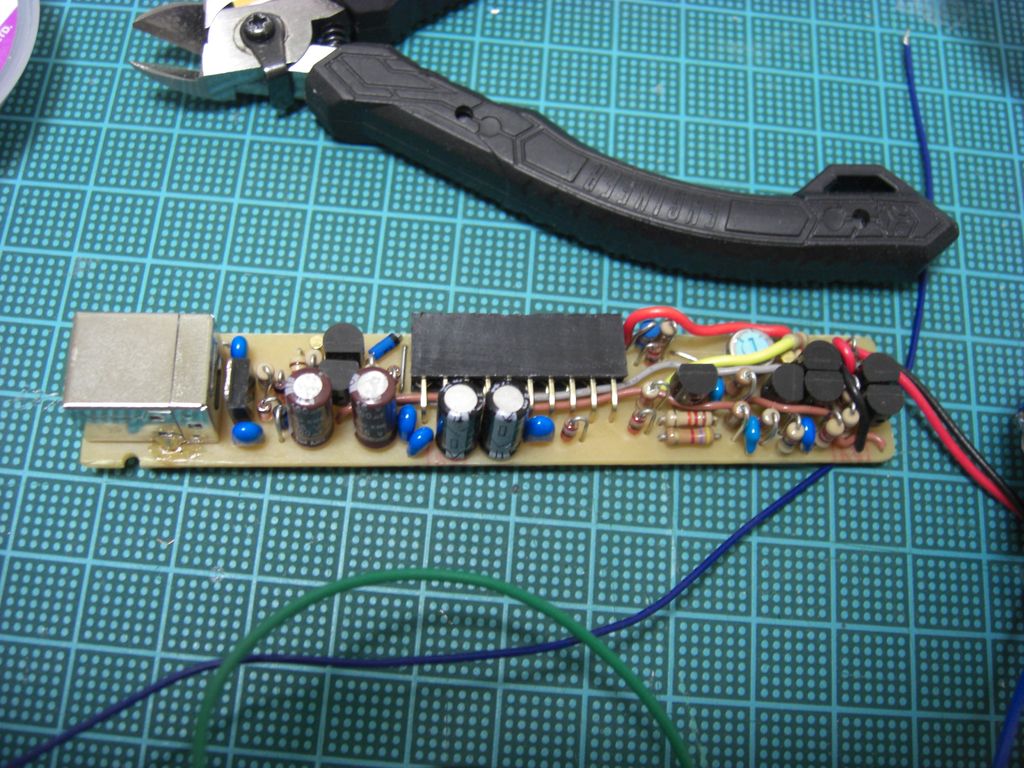

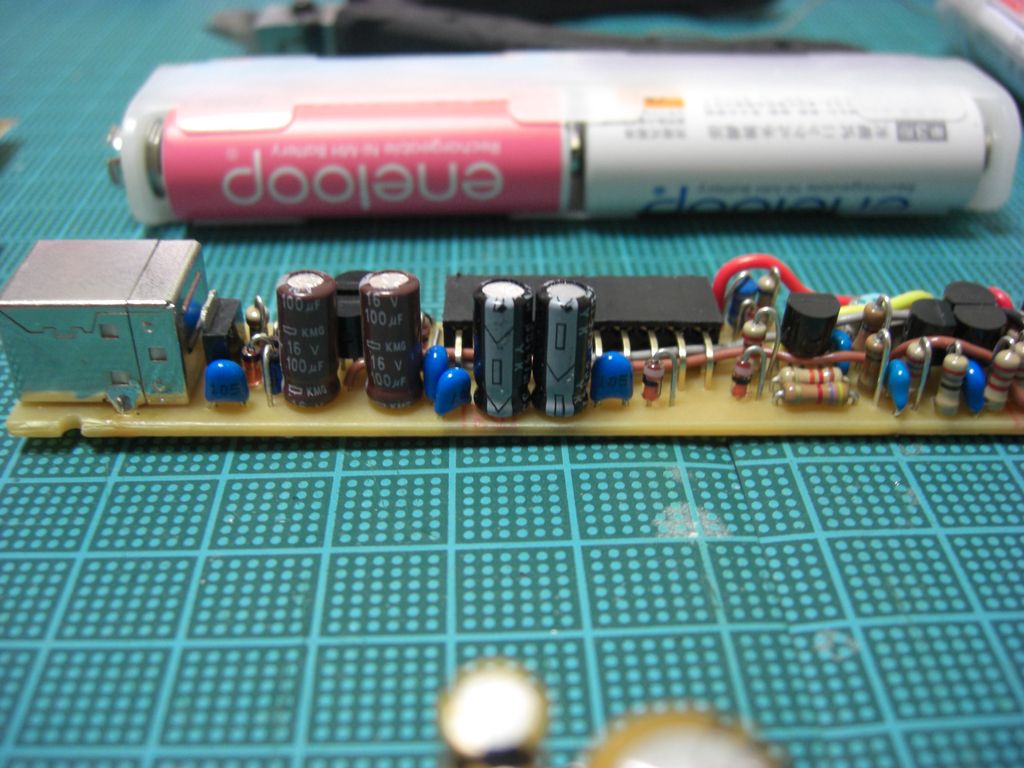

電源基板です。中央の20ピンメスは、メイン基板裏に突き出ているピンヘッダと接続します。
　　

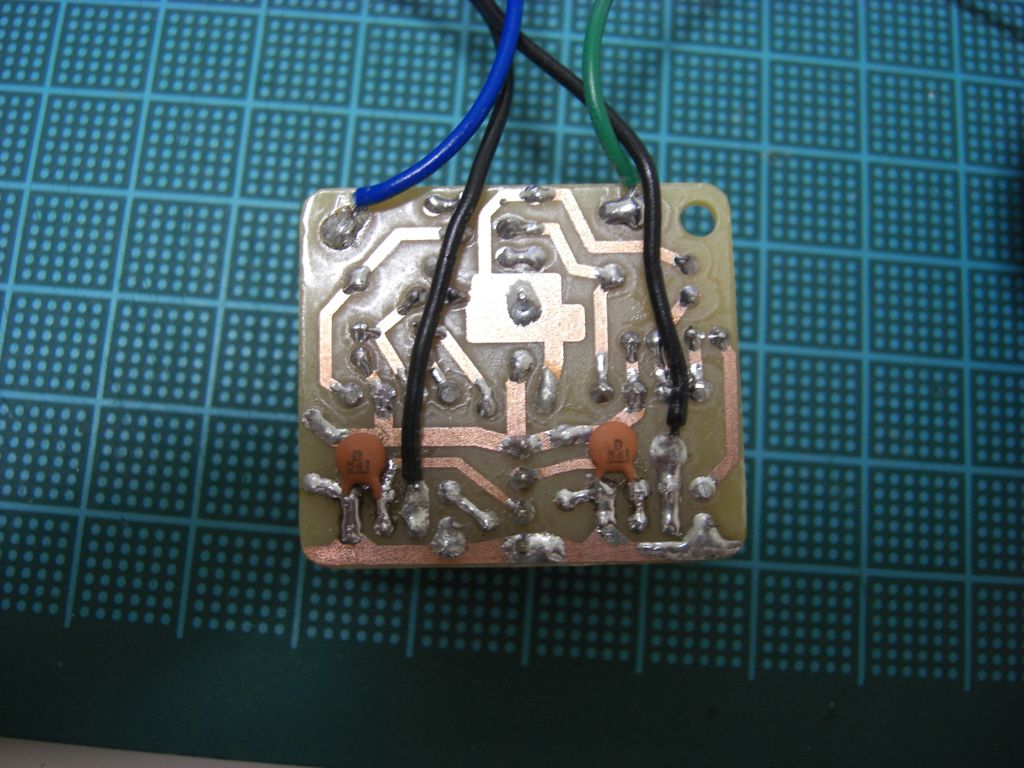

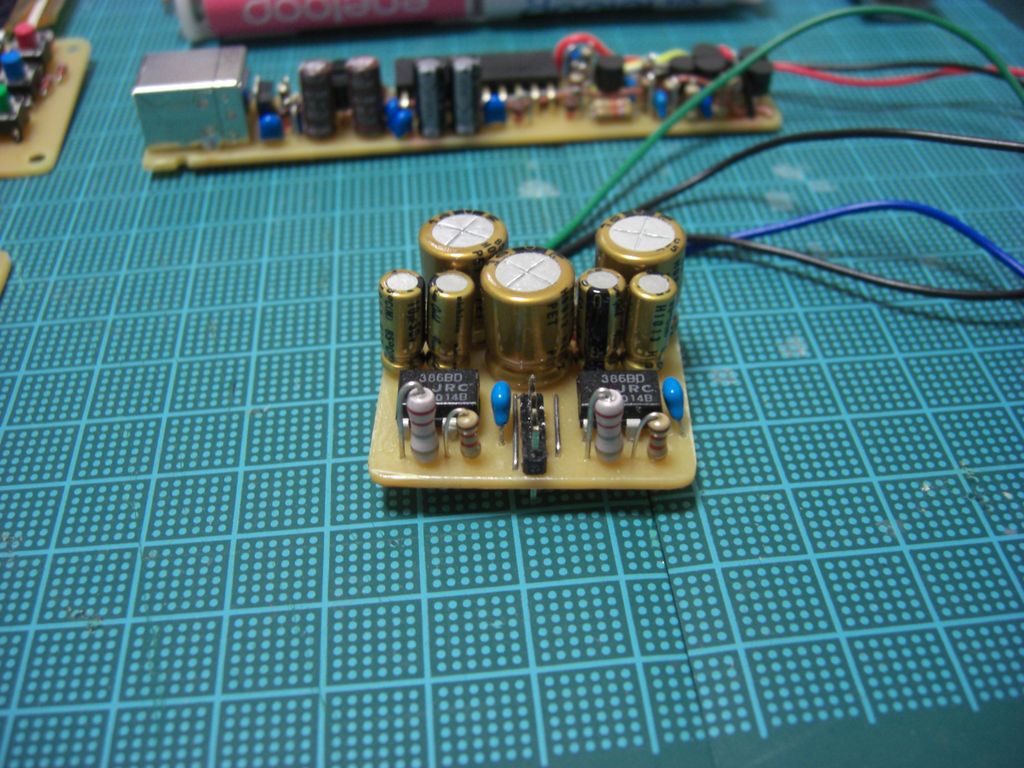

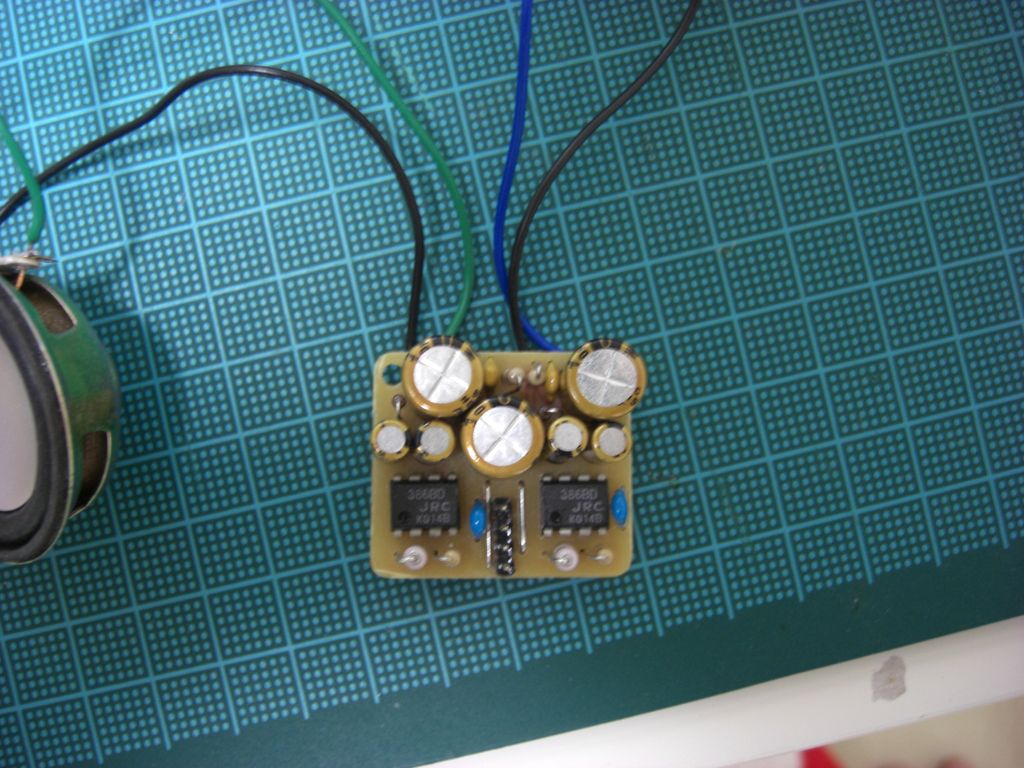

アンプ基板です。裏側に突き出ている4ピンをサブ基板側メスと接続します。
　　
