ここまで出来れば、電子的なお遊びはもう終わりなので、放ったらかしたい所ですが、、
一応マトモに使えるように仕上げます。

外形：　PhotoPanel.pcb  （基板外形や、LCDのシルクだけが描かれています）

　小学校のような工作に入ります

やりたい事は、
1) ハガキを、基板の外形より1mm程大きめにカットし、LCDの表示領域をくりぬく。
2) プラ板を、基板の外形の大きさにカットし、LCDの外形領域をくりぬく。
3) プラ版とLCDを接着し、固定/位置合わしやすくする。
4) それぞれ四隅に穴を空け、パネルと、スペーサー（基板）とネジ止めする。

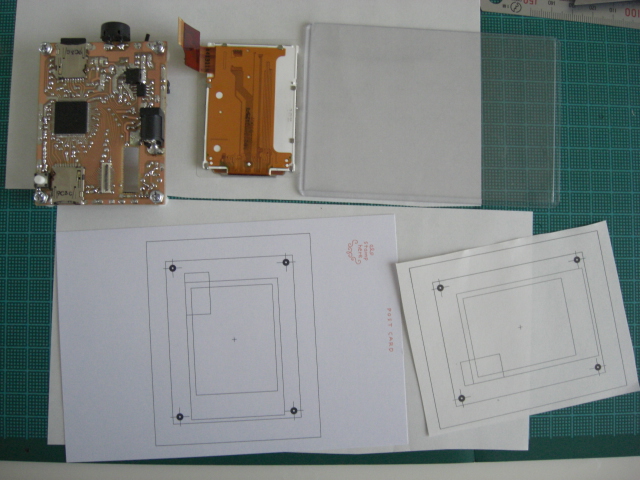

パーツリスト以外に、次の材料を揃えます。
・アクリルパネル
・皿ビス(M3 10mm)
・ハガキ
・硬質カードケース（プラ板）
・ホットボンド

硬質カードケースは、100均でも売られています。普通のプラ板や、固めの下敷き等でも
良いと思います。

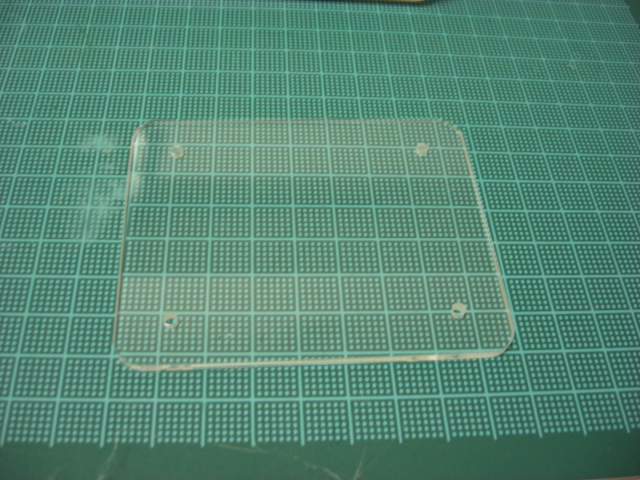

アクリルパネルは、パーツでも紹介しましたヒョーシンネットにオーダーしました。
このサイズならば、￥1162と非常にお得で、仕上がりも見事です。
オーダー寸法は、パーツの章を参照下さい。

　ちょっと見えにくいですが、カット面の鏡面仕上げも最高です。

これに、皿ビス用の加工（太径ドリルでさらう）を施します。
綺麗に加工されてるのでちょっと怖いです。

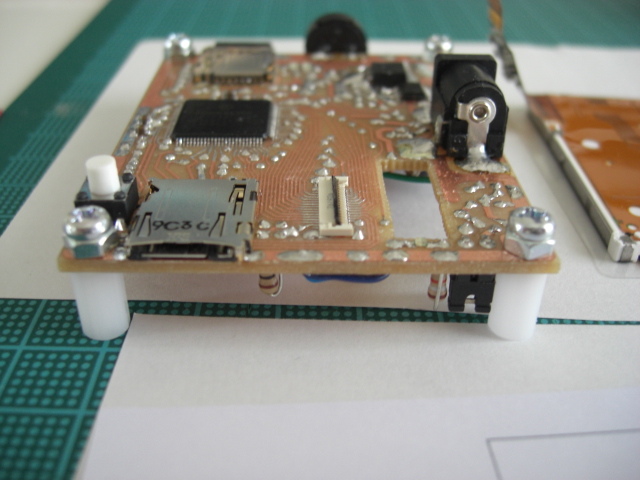

とりあえず、基板には、10mmのスペーサ（ネジきり付き）を付けておきます。

　手持ちのビスの関係から、ナットで長さ調整しています。

次からですが、このやり方は即席ですが、結構うまくいきます。
まず、PhotoPanel.pcb をハガキに印刷します。

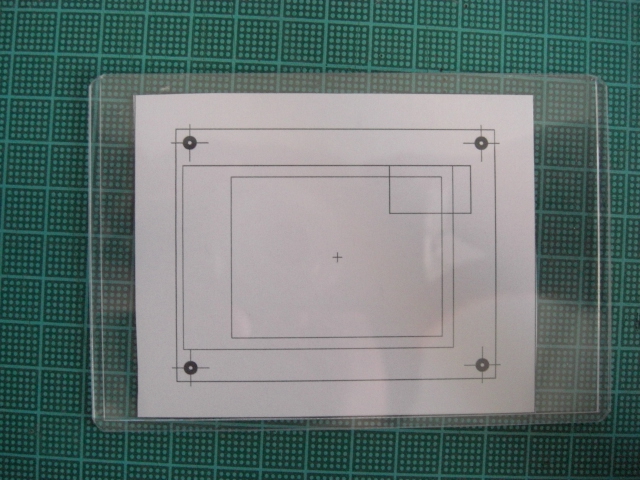

これを、適当にカットした後、下のようにカードケースに入れて、四隅の穴を開けます。

　カードケースもろとも穴空けを行います。

ハガキに空いた穴は、バリというか、もろもろが出ますが、見えない部分なので、少し
取って、押えつけて平らにしておく程度でよいでしょう。

次に、穴を空けたハガキは抜いて、これとは別に印刷しておいた紙を入れ、穴の位置を
合わせます。そして、基板の外形に合わせて、カードケースをカットします。

タダのプラ版になったら、別に印刷した紙と穴を合わせて、LCDの外形をくりぬきます。
ここは、くりぬくというより、コの字型に、ハサミでカットします。
この時、一番細い辺があるので、その辺を捨てるようにコ字型にします。この側に、
LCDの枠の太い側が来るように合わせると、表示領域が真ん中に来ます。

穴を空けたハガキは、LCDの表示領域をカッター等で四隅に注意しながらくりぬきます。
印刷した面は見えないので汚れても、多少ズレても気にする必要はないです。

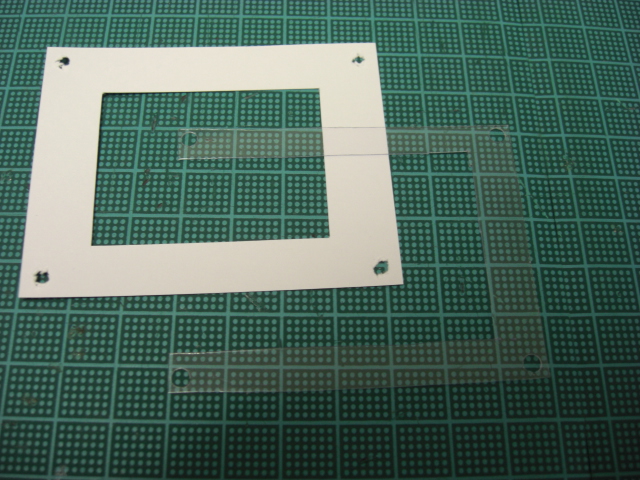

　こうなります。結構疲れます。

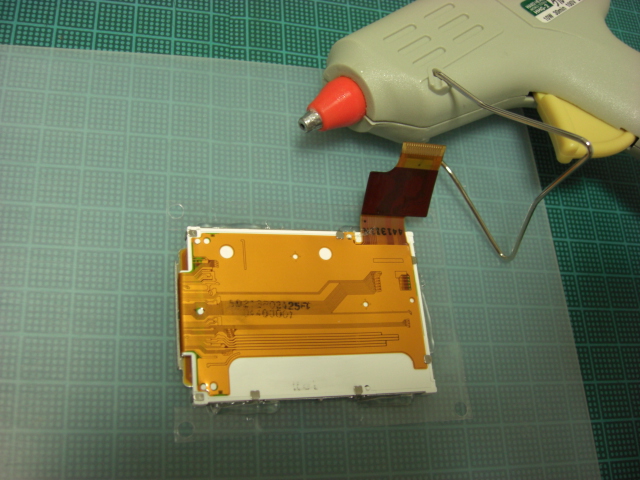

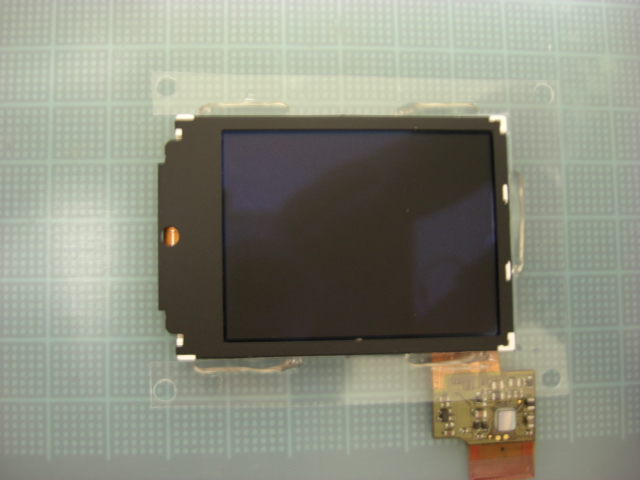

次に、コの字型プラ版とLCDを、ホットボンドで接着します。
LCDの表示面を下に置き、プラ版をはめて下に密着させて、面一になるようにします。

　　数箇所接着します。

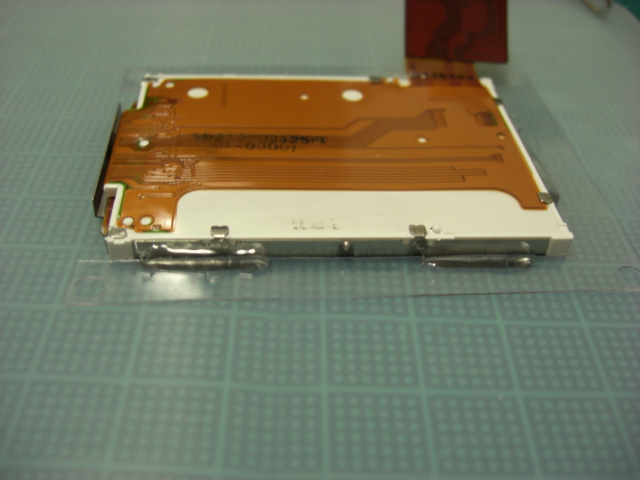

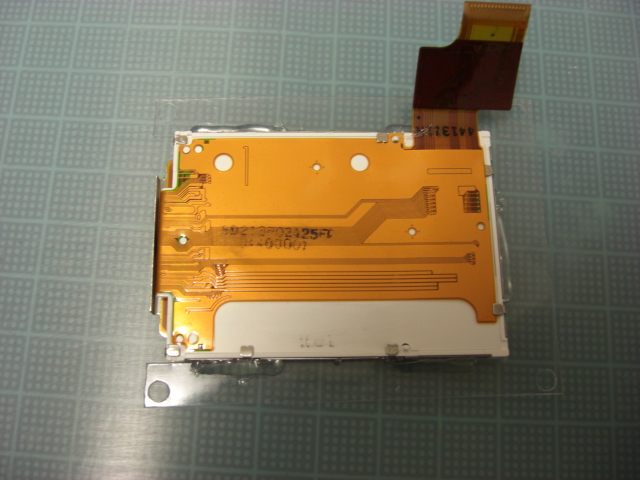

　　ひっくり返したところ

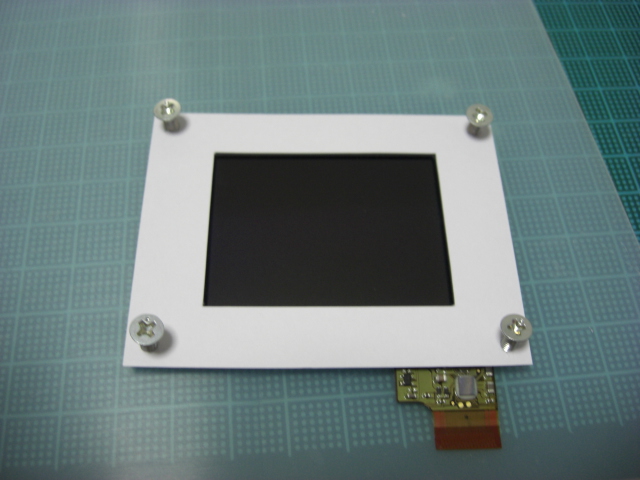

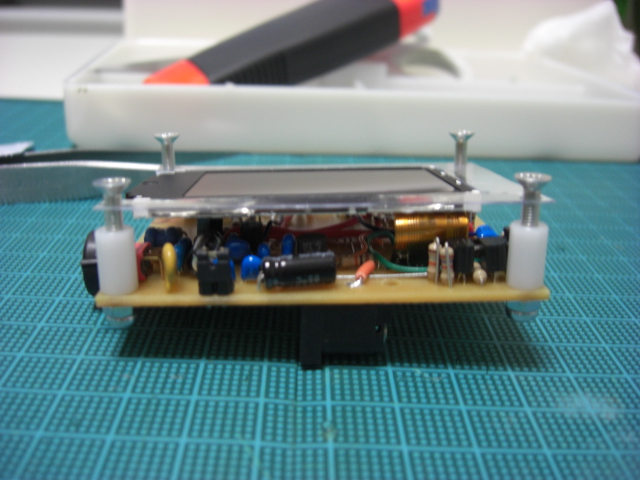

　ハガキと穴を合わせてネジ入れてみて確認

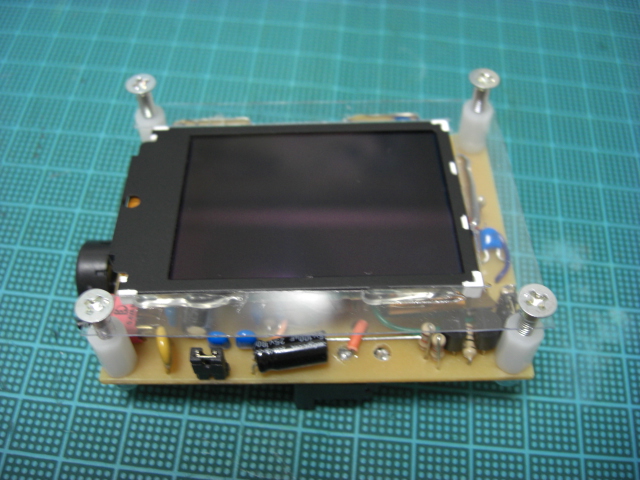

LCDを基板に付けます。

　　穴位置を確認。

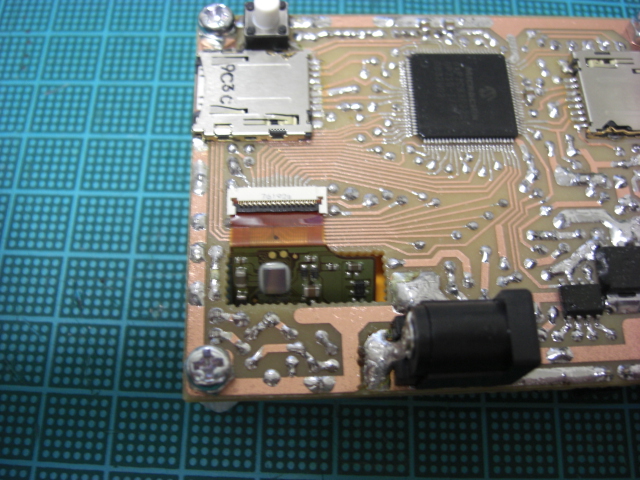

　フレキシブルケーブルが若干圧迫している感じです。

最後に、パネルの表側から、ハガキと一緒に基板にネジ止めします。



ここで、驚くことが起きました。

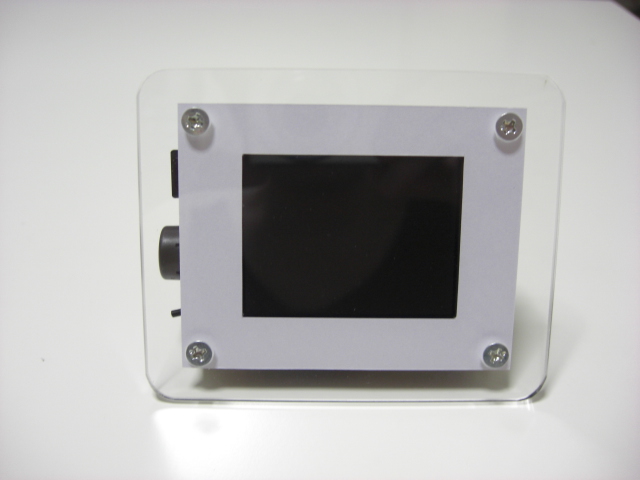

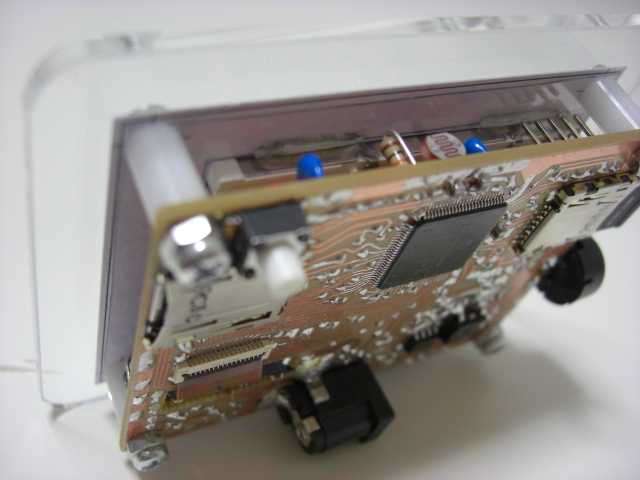

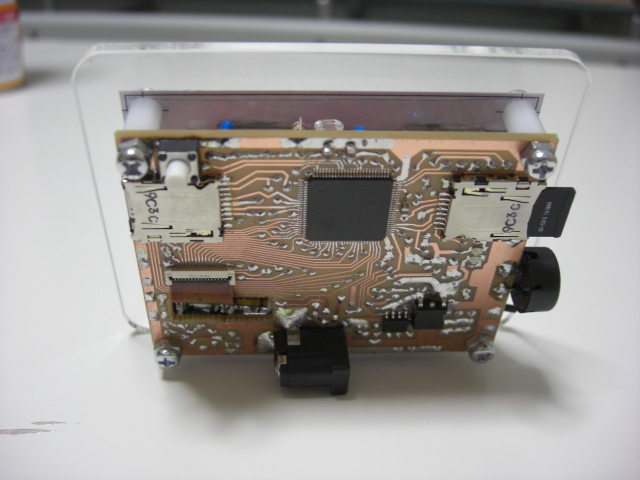

まぁなんということでしょぉ～　自立してるではありませんか。

　

　

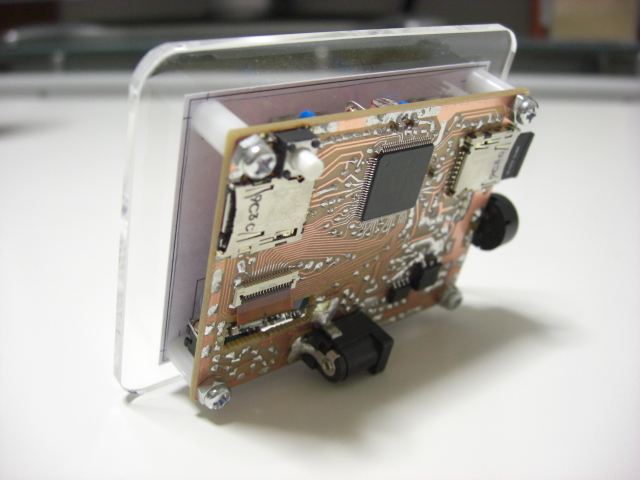

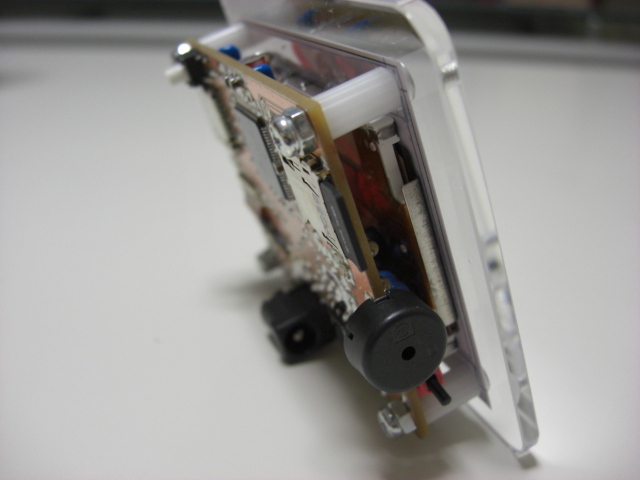

ADアダプタジャックがスタンド代わりになって、丁度良い角度で立ちます。

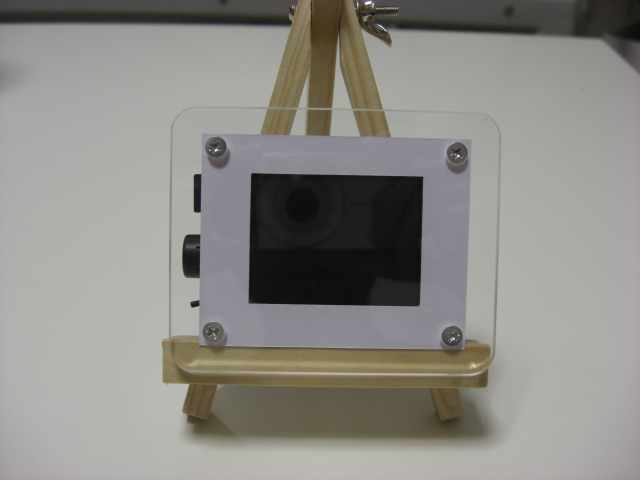

本当は、最終的には針金のようなもので裏にスタンドを作るが、それまでは
三脚を使ってしのいでおこうと思っていたのです。

　しばらくは、これで我慢するつもりでした。

結局、そんな必要は無く、偶然自立してくれました。
この大発明を、ACアダプタジャックスタンド自立方式と名づけます。
本作では、PICが動いた時よりも感激したように思います。

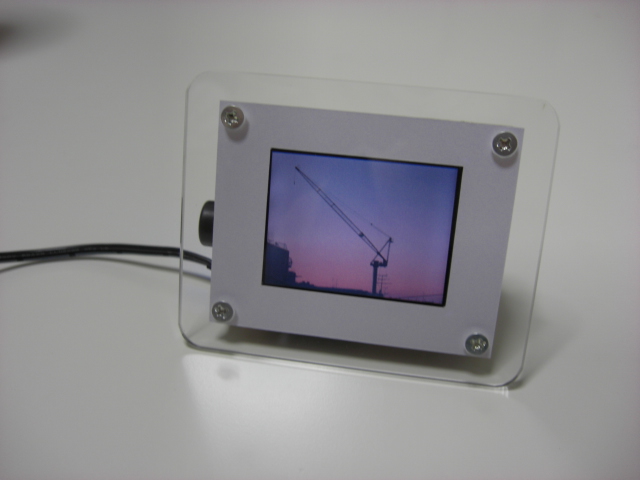

　　早速電源を・・

後は、ネジ頭を隠すため、デコシールでも貼り付けて完成ですね。
