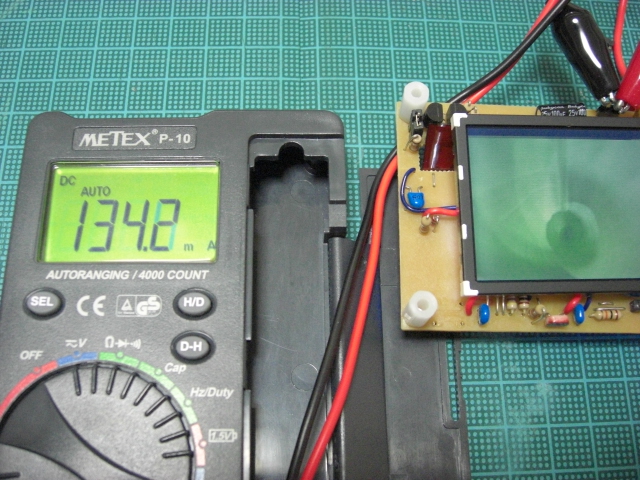

CIMG0049.JPG フル稼働(JPEGデコード中) 134mA

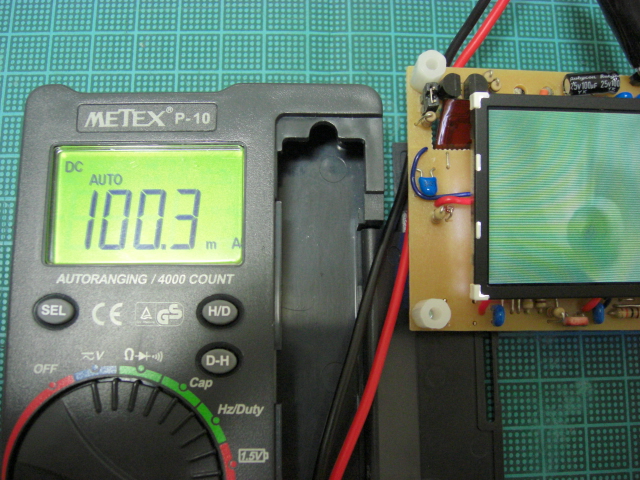

CIMG0047.JPG アイドル中(サブパワーON、PICはIDLEモード) 100mA

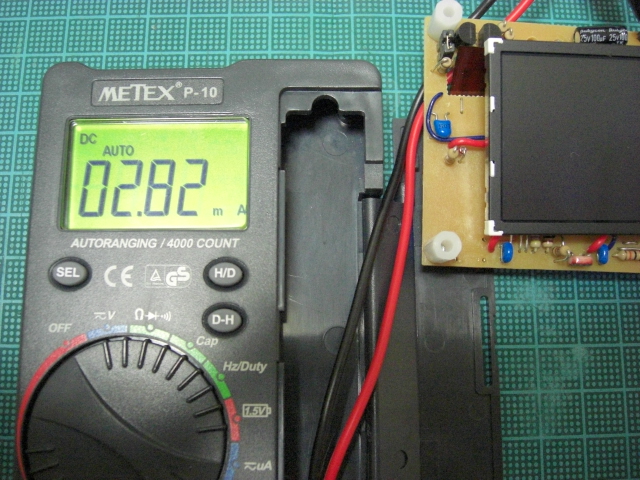

CIMG0048.JPG スリープ中(サブパワーOFF、PICはSLEEPモード) 2.8mA

概ね予測通りの結果です。

因みに、バックライトの電流は、回路の定数でピッタシ30mAとなっていました。
12V昇圧後に30mAなので、5Vラインではもっと流れます。
なので、アイドル時の100mAの大部分は、バックライトではないかと思います。

今回は、MAX662Aを使って楽させてもらいましたが、本来ならもっと効率良く出来るはずです。
後は、サブ電源からLCDを外し、アイドル中に SDC1 の電源を切れるようにするとか・・
