#写真は古いもののなので、回路図や解説と異っている部分がわずかにあります。
#回路図や解説が優先です。

使用する半田径は、0.6mm と0.8mmです。裏のICには、共晶ハンダをお勧めします。
フラックスとハンダ吸い取り線も必須でしょうか。。

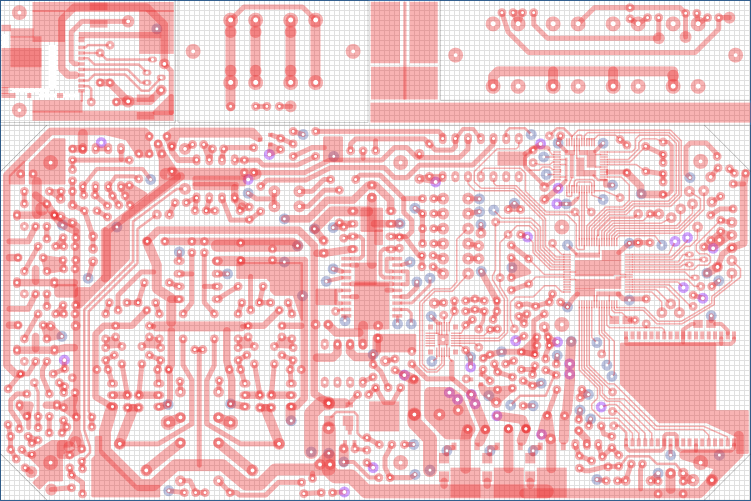

HR026.png HR027.png BMPへエクスポート後印刷

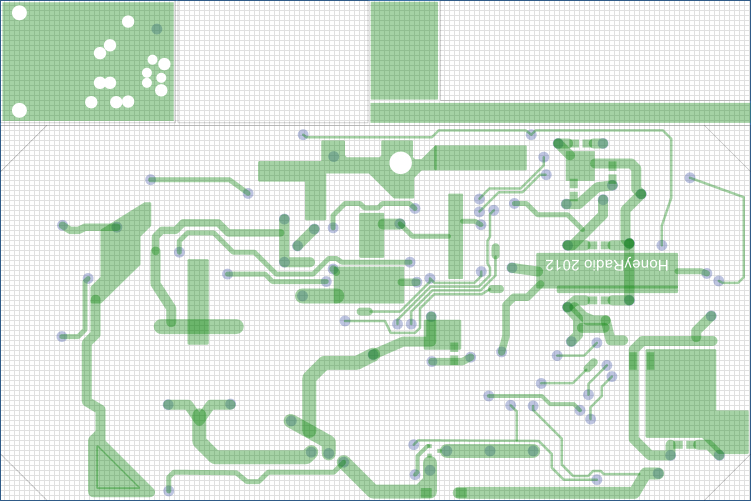

まず、パターンについての説明です。
パターンには、メイン基板、補助基板(SW基板×2枚、microSD基板)、hFE測定補助基板が
含まれています。hFE測定補助基板は、特に必要なければ捨ててください。

①赤は裏面、緑は部品面です。
②青いランド:表と裏を接続する部分です。
③紫のランド:基板内同士のジャンパー線(リード線)用です。
④赤い大きなランド: 基板と外部(SWやLCD等)の配線用です。

先に、青いランドを処理します。次に部品面のチップコン等の表面実装部品を取り付けます。
先に他の部品を付けてしまうと、隠れてしまったりハンダ作業しづらくなるので要注意です。

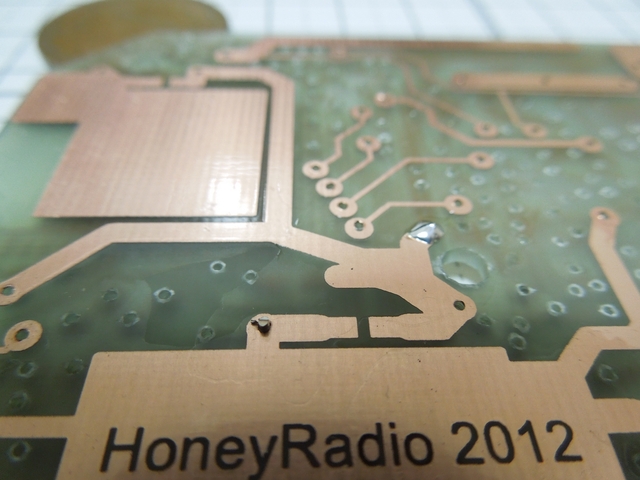

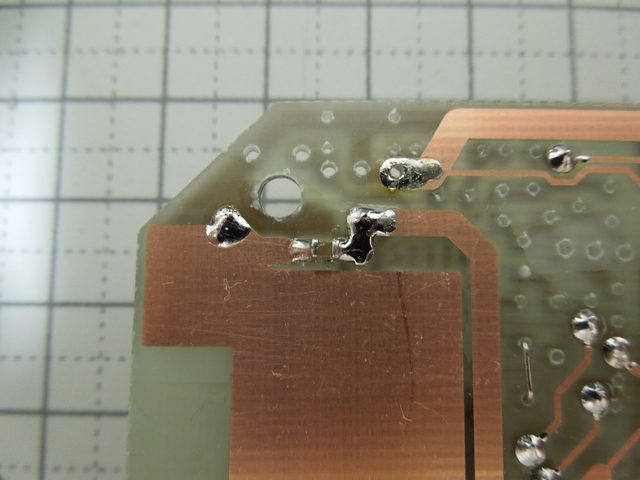

DSCN0609.JPG 10円玉等を置いて、スズメッキ線を挿入し、ハンダ付けします。

DSCN0610.JPG ひっくり返すと頭が出ているので、ハンダ付けします

DSCN1017.JPG チップコンデンサ

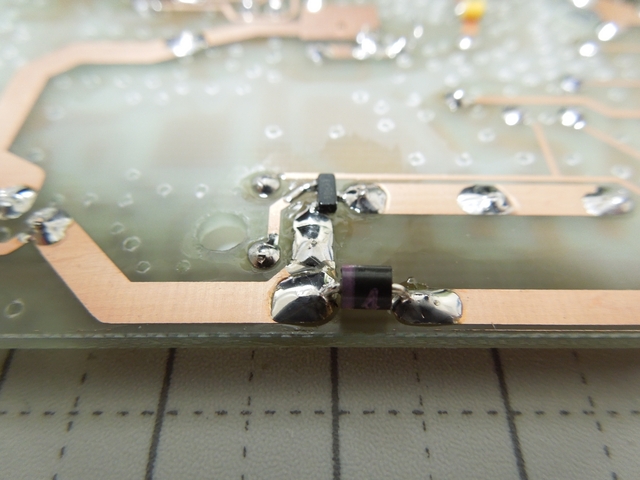

DSCN1024.JPG D1とQ11です

両面でハンダ付けするジャンパー線や部品もあります。

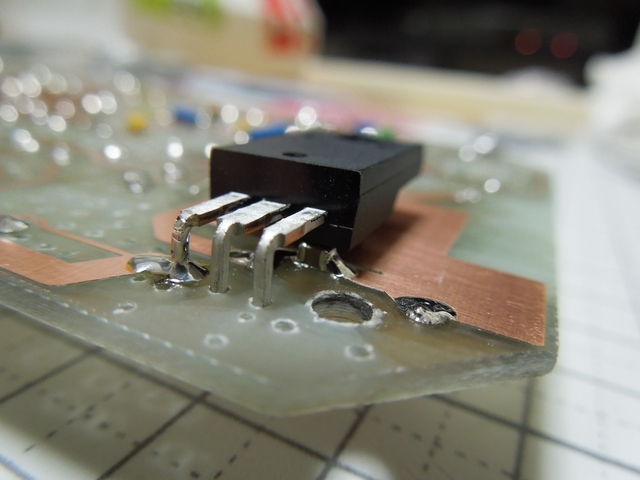

DSCN1018.JPG IC1 の足(出力ピン)は両面ハンダです

DSCN1028.JPG R4 の片足は両面ハンダです

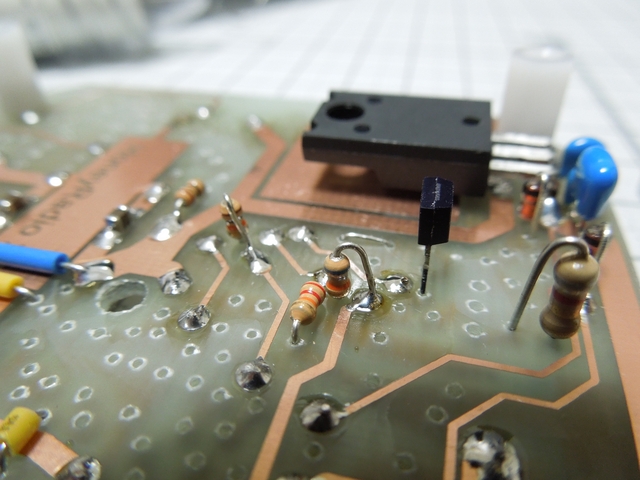

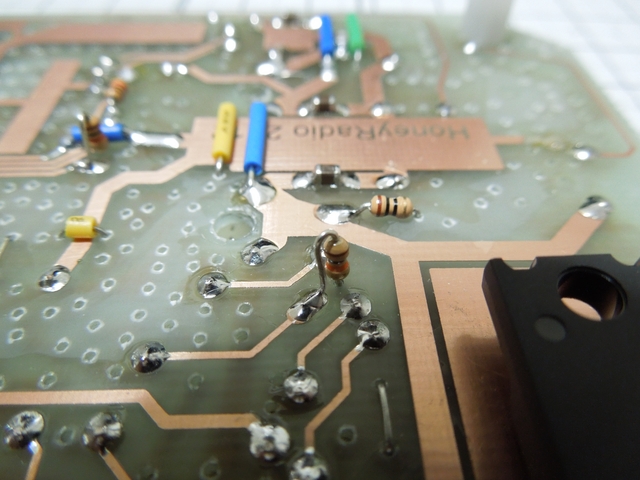

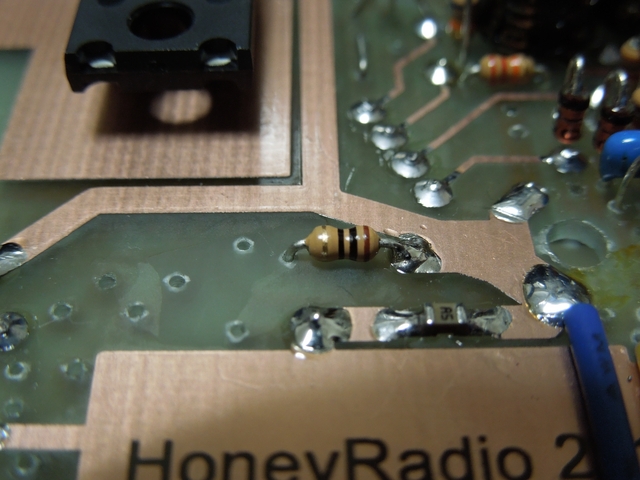

DSCN1023.JPG R7は片足が裏面、もう片方は表面のみです

DSCN0619.JPG R27も片足が裏面、もう片方は表面のみです

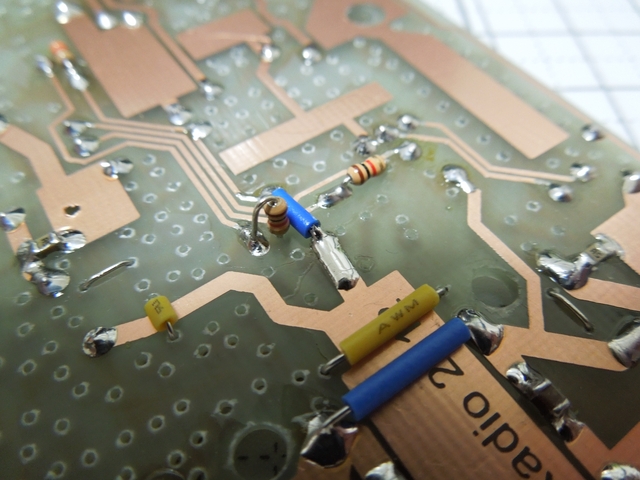

2cf26e8c.jpeg R107, R108, R109も片足が裏面、もう片方は表面のみです

00868d85.jpeg 一部のジャンパーには被服が必要です

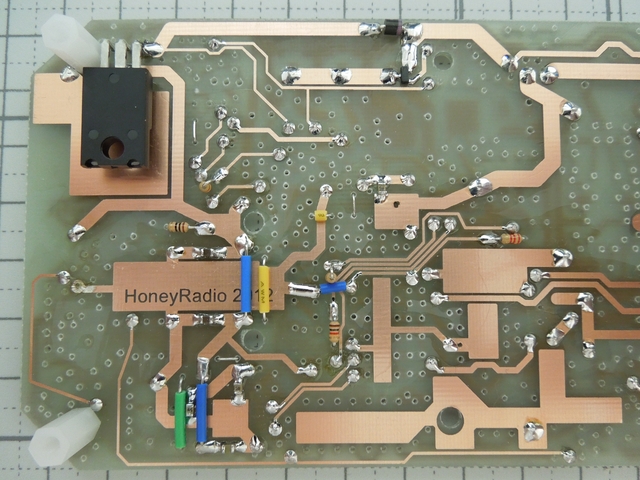

DSCN1025.JPG DSCN1026.JPG 表面基本完成(左側と右側)

後、写真にはありませんが、L5 と C31 も表に付けます。
この時点でショート等がないか、実際にテスターを当てるなどして入念にチェックしておきます。
部品を付けてからでは修正するのは困難になります。

電源周り(回路図4)から実装を行い、ある程度出来たら実際に電源を接続して電圧チェックを
しておく事をお勧めします。
その際、まず下のジャンパー線の配線も終わらせておきます。このジャンパー線は、デジタル

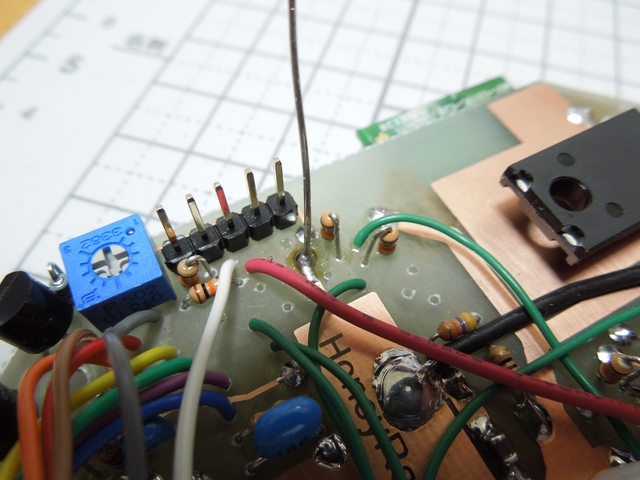

GNDの根幹部分の配線ですが、片方を表面にハンダ付けする特殊配線なので要注意です。

DSCN1037.JPG DSCN1038.JPG 少し太めの配線が良いです

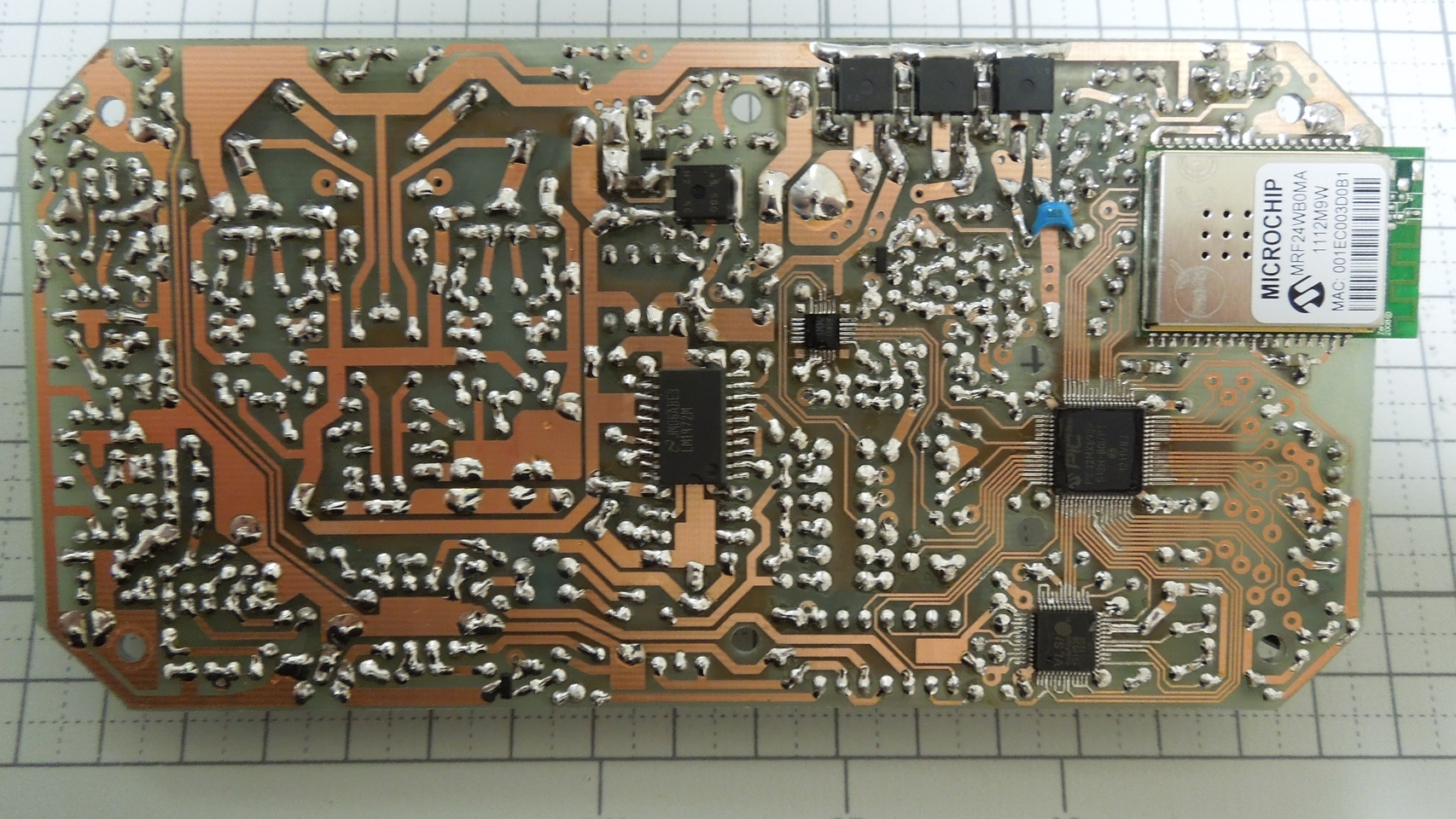

次から、裏面の写真です。

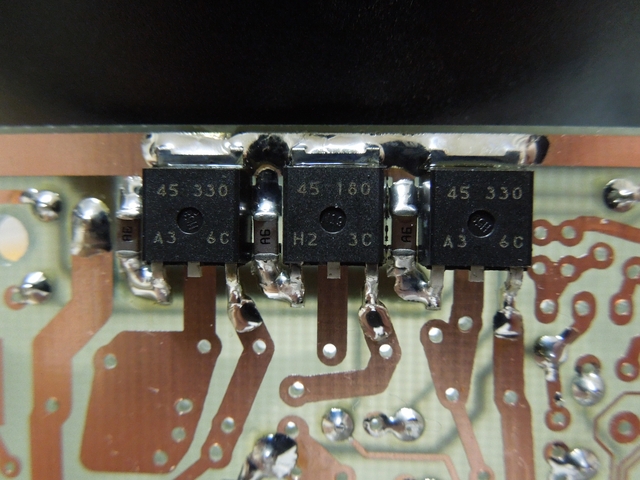

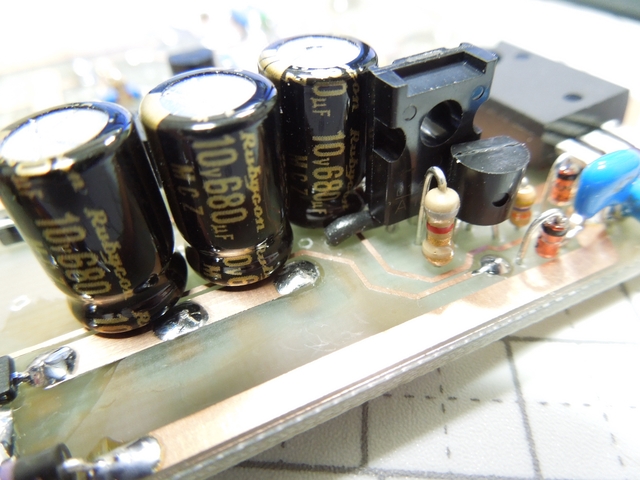

DSCN0615.JPG レギュレーター三兄弟。チップコンが先です

DSCN1030.JPG C18は裏面に取り付けます

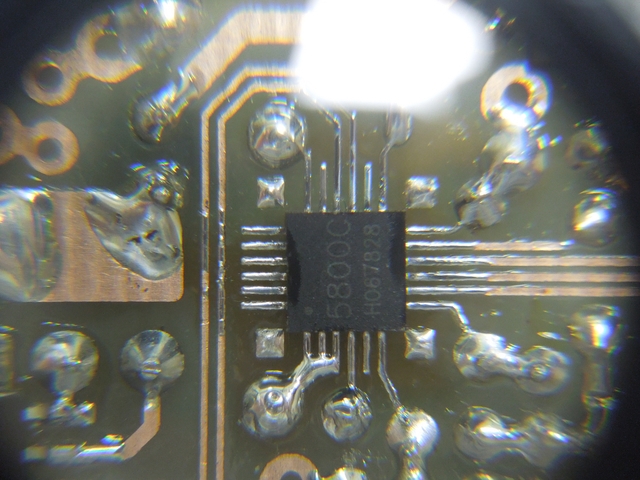

RDA5800C のハンダ付けです。

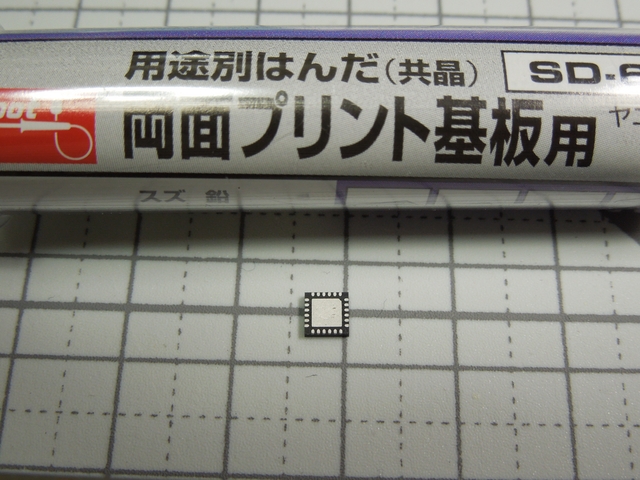

DSCN0621.JPG ピッチの細かいLSIは、共晶ハンダがお勧めです

DSCN0625.JPG DSCN0623.JPG ルーペがないと厳しいです

DSCN0627.JPG 横から見ると、側面に金属面があるのがわかります

DSCN0629.JPG DSCN0632.JPG フラックスを使うのがポイントです

次は、RDA5800C のグランドパッドです。表面からスズメッキ線を突っ込みます。
まず、ハンダとフラックスを盛った線を挿入します。

DSCN0633.JPG DSCN0634.JPG DSCN0635.JPG

押し付けながらハンダを流し込み、十分に熱を加えた後、そのままフタをします。

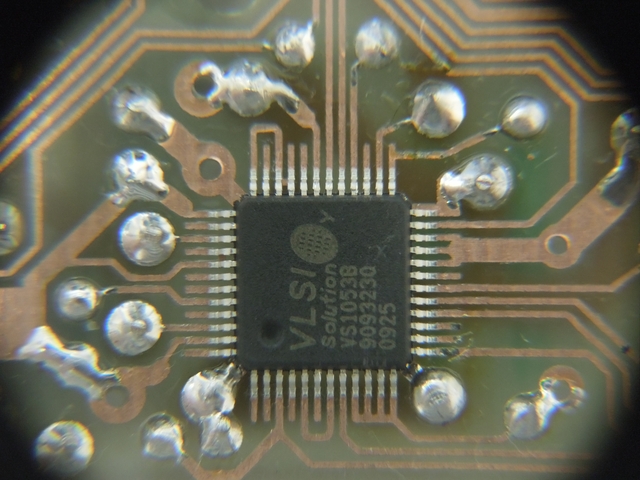

次は、VS1053b のハンダ付けです。

DSCN0636.JPG DSCN0637.JPG まず位置を合わせます

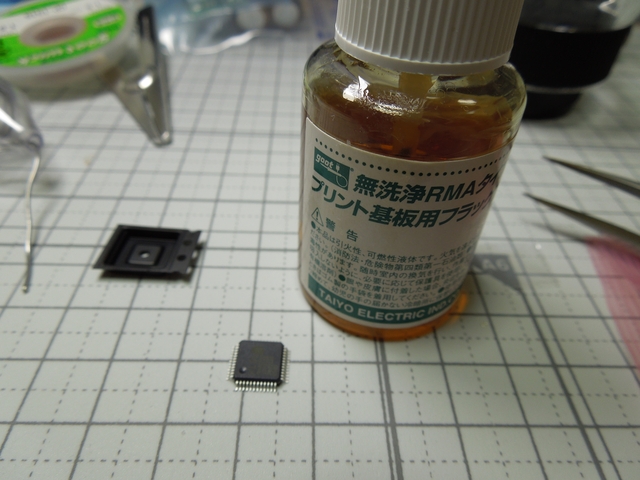

DSCN0638.JPG フラックスと吸い取り線をうまく使います。PICも同様です

おっと、表面の R57, R58, R69, R70 を忘れてました。

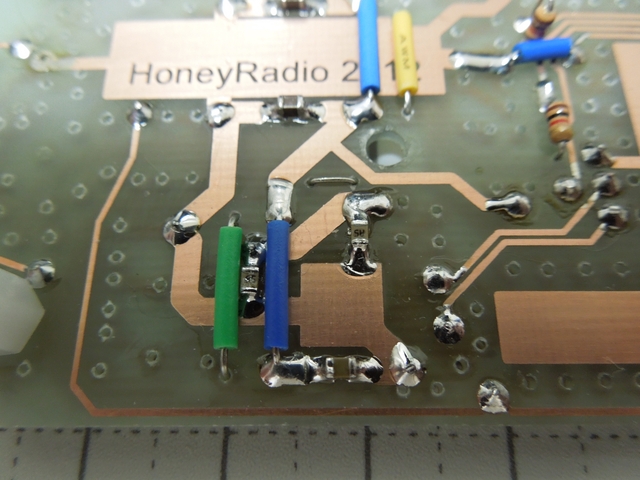

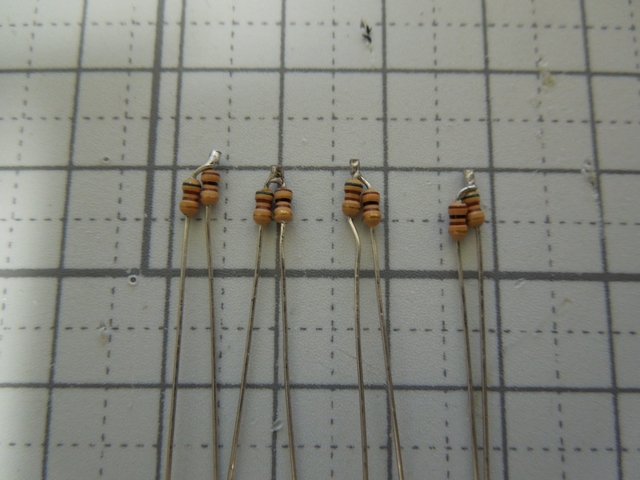

DSCN1110.JPG 510Ωと100Ωを直列に接続して、610Ωを作ります

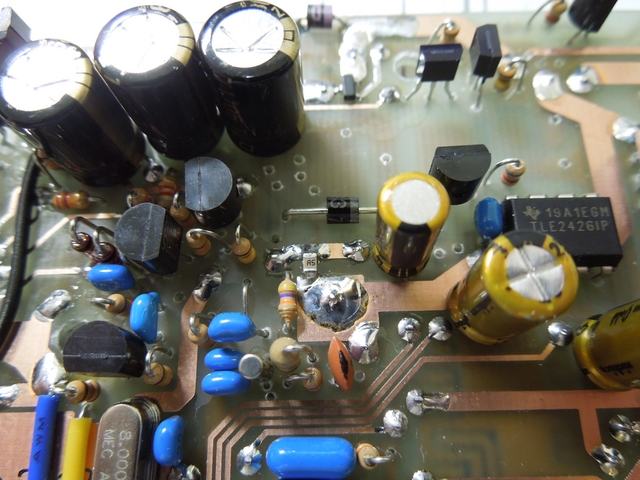

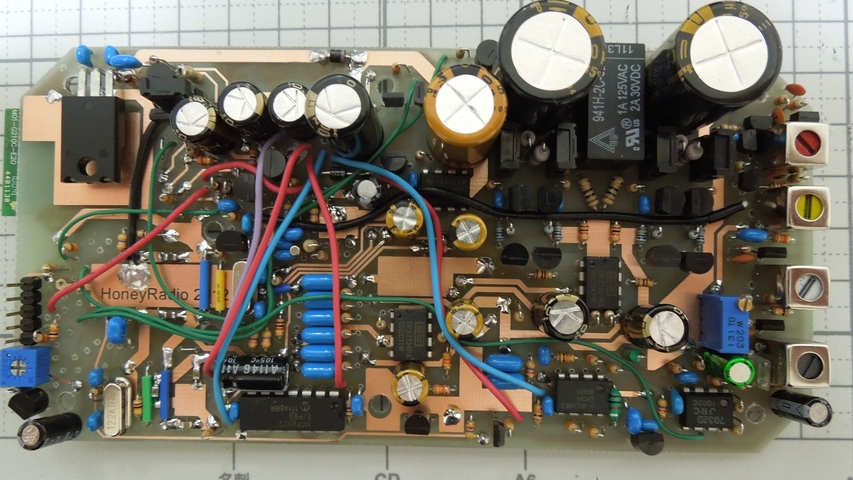

microSD補助基板と、ジャンーパー線以外、概ね完了したところです。

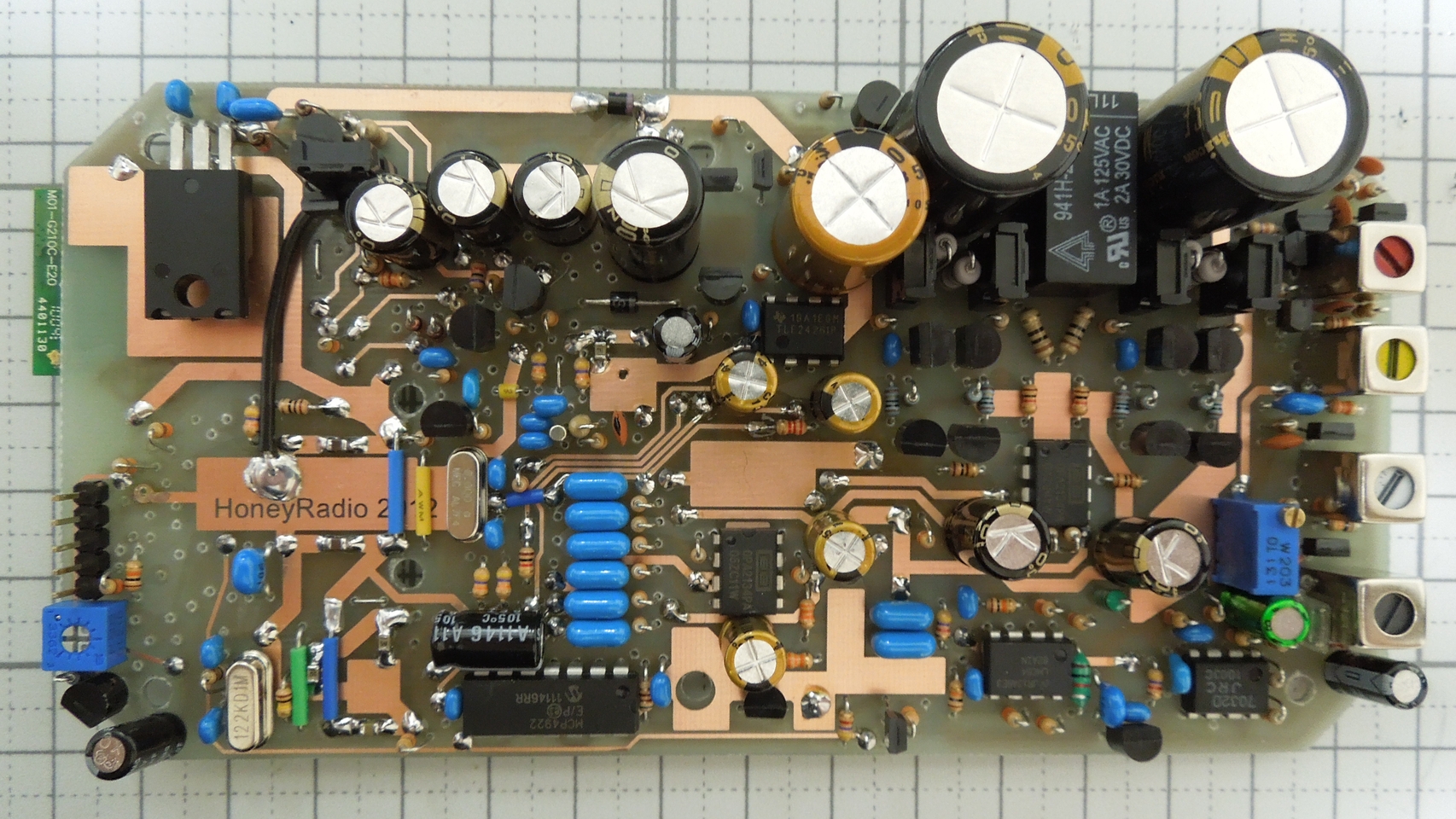

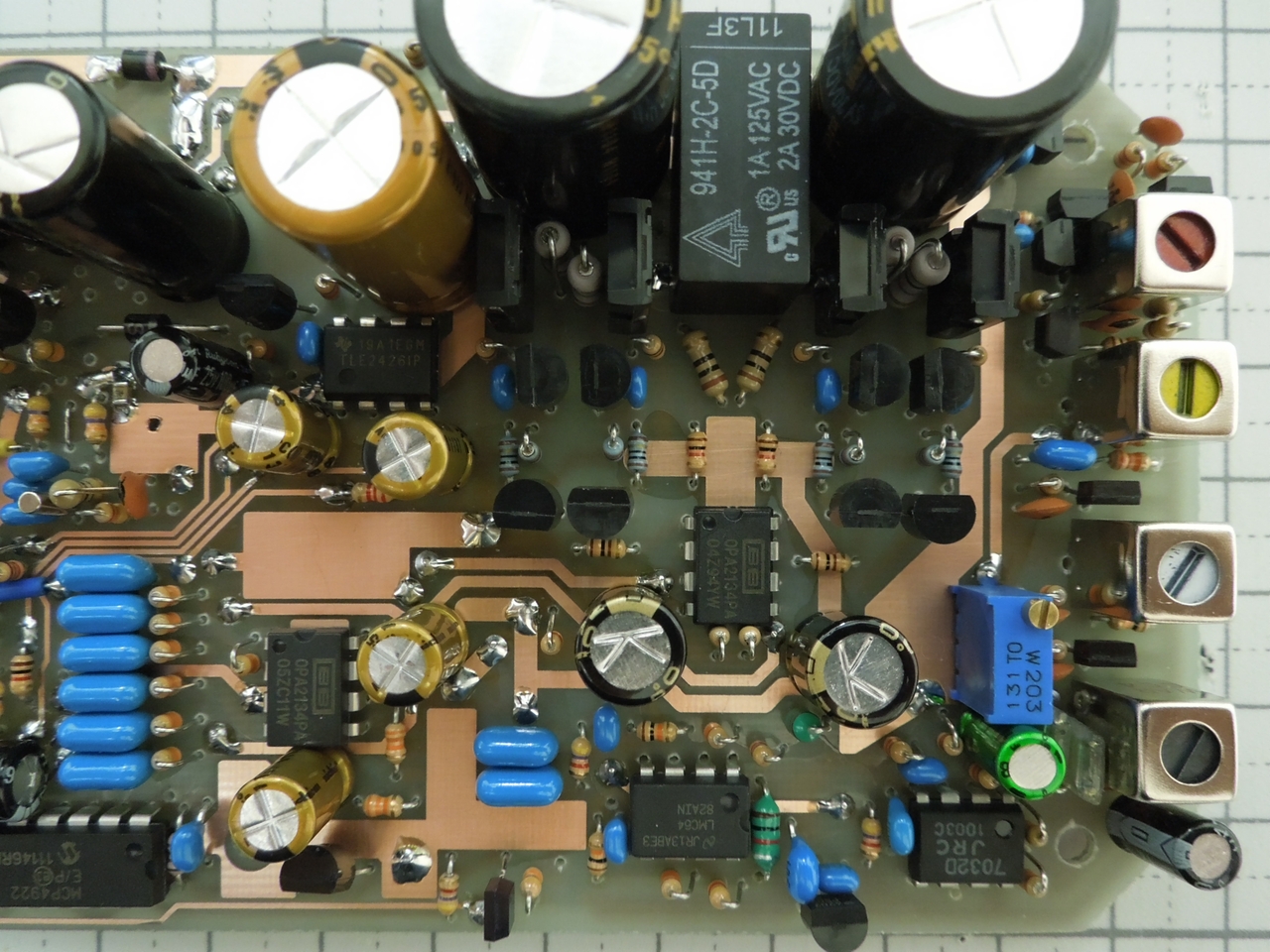

DSCN1087.JPG DSCN1088.JPG 特大写真です

DSCN1089.JPG DSCN1090.JPG 特大写真です

DSCN1091.JPG ジャンパー線を完了しました

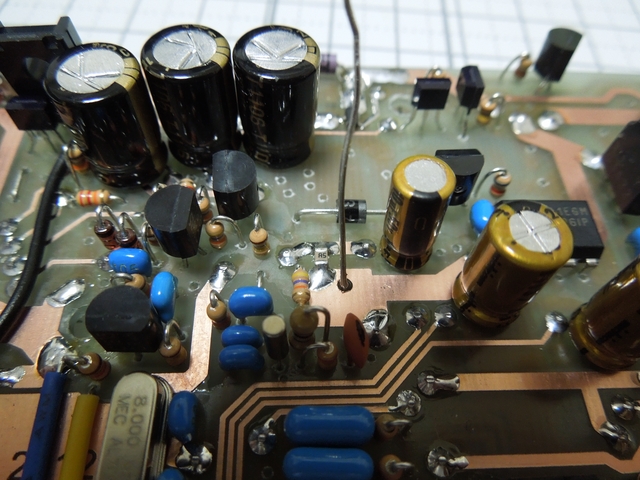

2Sk241 と 2SC1815GR を接続する配線(AM-FREQ)は、念のためシールド線を使いました。
2SC1815GR 近くの表面にGNDlパターンがあるので、シールド線をハンダ付けします。

次に補助基板です。

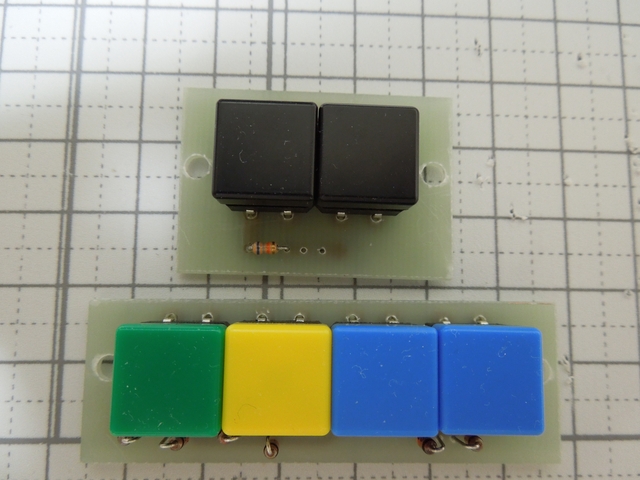

DSCN0641.JPG DSCN0642.JPG スイッチ基板(2枚)

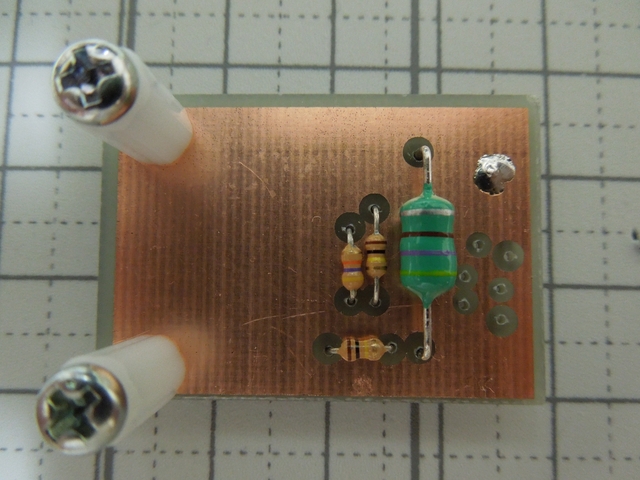

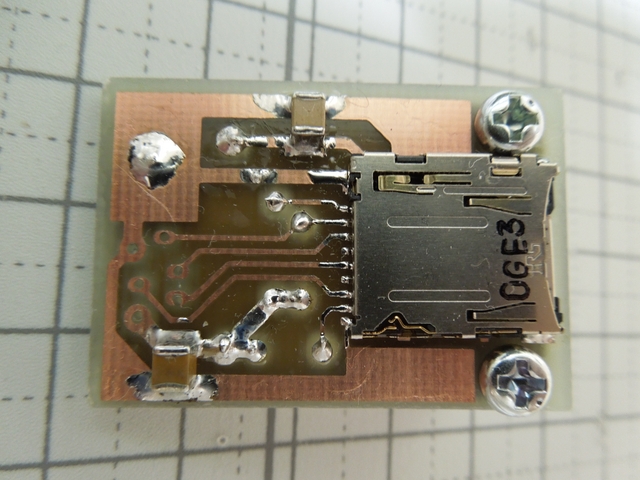

DSCN0643.JPG DSCN0644.JPG microSD基板

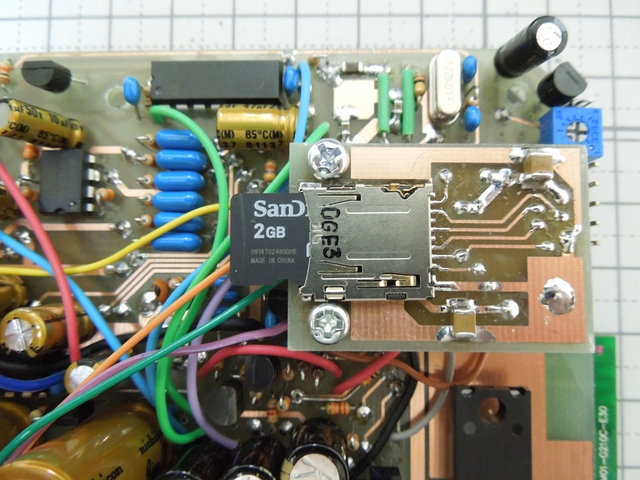

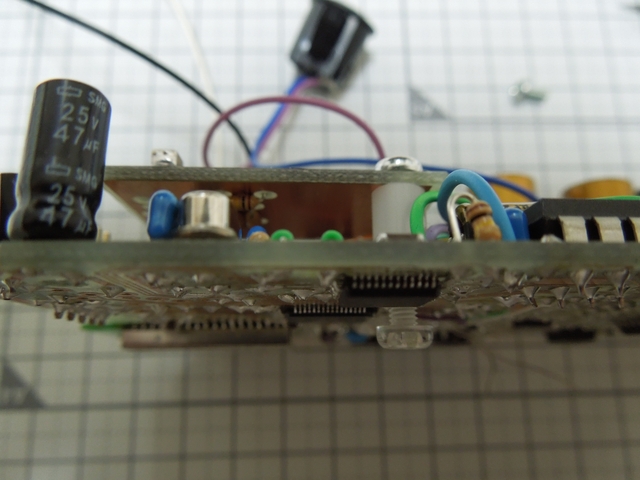

microSD基板の取り付けです。スーペーサーと、裏面はプラビスを使って固定します。

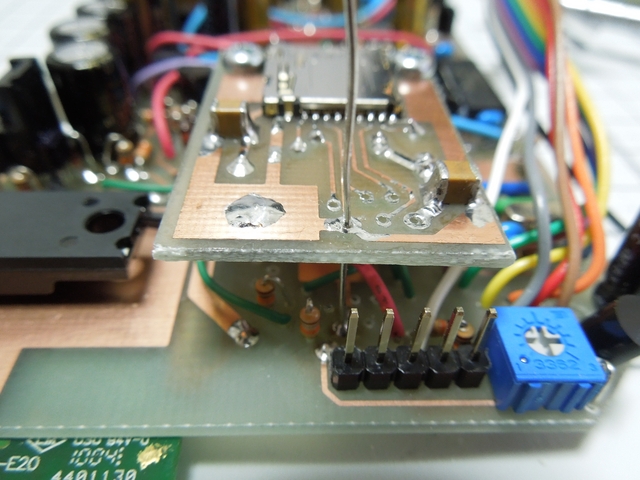

DSCN1108.JPG 先に、両面ハンダ付けが必要な線1本をハンダ付けし、

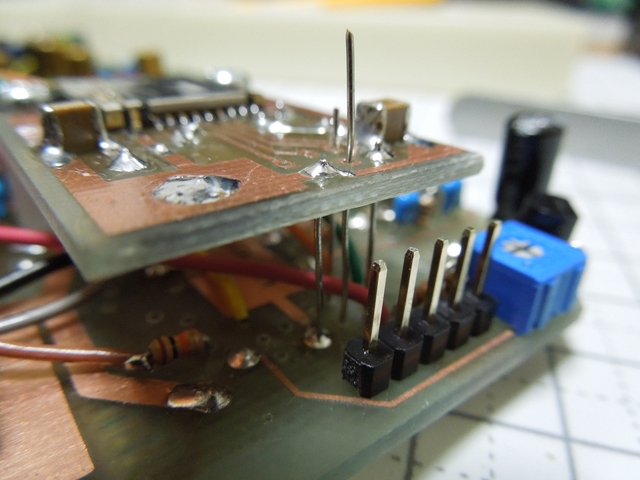

DSCN1109.JPG 所定の穴に通してハンダ付けします

DSCN0669.JPG 後は普通に通してハンダ付けします

裏面はプラビスを使わないと、パターン間がショートします。

DSCN0665.JPG DSCN0667.JPG 適当な長さに切断して使います

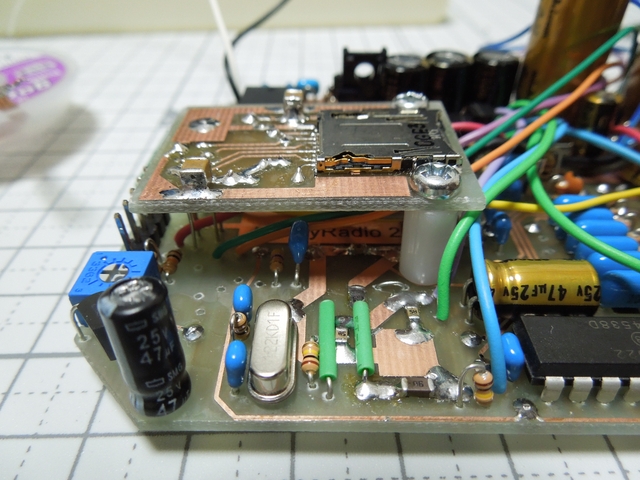

DSCN0670.JPG DSCN0672.JPG 完成しました

どうでもいいかもですが・・

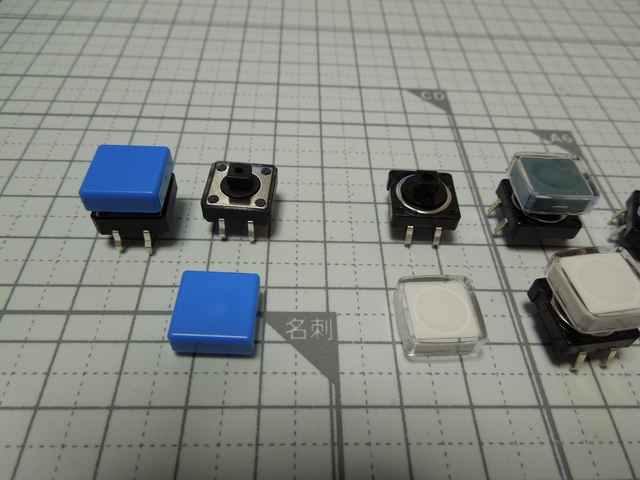

スイッチ基板は、上で示した通りですが、後に共立電子にて、見た目がもっと良いスイッチを
見つけたので交換することにしました。サイズはほぼ一緒なのでそのまま使えます。

DSCN0679.JPG 秋月の特大タクトスイッチから変更
